Slajd 1

1

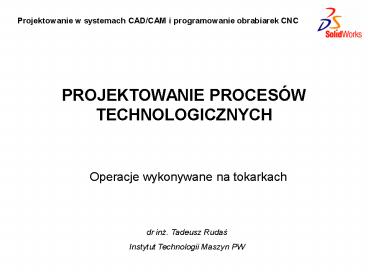

Projektowanie w systemach CAD/CAM i programowanie
obrabiarek CNC
PROJEKTOWANIE PROCESÓW TECHNOLOGICZNYCH
Operacje wykonywane na tokarkach
dr inz. Tadeusz Rudas Instytut Technologii Maszyn
PW
2
Zadania obróbkowe
3
Noze tokarskie
4
Noze tokarskie
5
Tokarka uniwersalna
6
Uchwyty szczekowe i kly
7
Kly samonastawne
8
(No Transcript)
9
Tokarka klowo-uchwytowa CNC
10
Tokarki klowo-uchwytowa CNC
11
Tokarki klowo-uchwytowa CNC
12
Przestrzen robocza frezarki TAE 25N
Tokarki klowo-uchwytowa CNC
13
Tokarka TAE 25N dane techniczne
Naped glówny TAE-25N Koncówka wrzeciona -
specjalna. Srednica otworu we wrzecionie - 46
mm. Zakres predkosci obrotowych 50 - 4000
obr./min. Obroty nominalne - 1000 obr./min. Moc
przy obrotach nominalnych - 16 kW. Dopuszczalny
moment na wrzecionie przy obr. nominalnych - 155
Nm. Dopuszczalny moment chwilowy (20s) przy
obrotach nominalnych - 230 Nm.
Naped posuwów TAE-25N Zakres posuwów roboczych w
osiach X i Z 0 - 10000 mm/min. Maksymalna
predkosc ruchów szybkich 10 m/min. Dopuszczalny
moment na srubie pociagowej w osi X 7,5
Nm. Dopuszczalny moment na srubie, pociagowej w
osi Z 14 Nm. Maksymalna sila w osi X 700
daN. Maksymalna sila w osi Z 1100 daN.
14
Tokarki CNC glowice narzedziowe
15
Glowica narzedziowa tokarki TAE 25N
Liczba pozycji glowicy rewolwerowej 8. Liczba
narzedzi (oprawek) 8. Przekrój trzonka noza 20x20
mm. Srednica wytaczadla (maksymalna) 25 mm. Czas
obrotu glowicy o jedna pozycje 3 s. Czas obrotu
glowicy o cztery pozycje 4,5 s. Oprawki z
"wlasnym" napedem - dopuszczalny moment obrotowy
16 Nm, - maksymalna moc 6 kW, - maksymalna
predkosc obrotowa 4000 obr./min.
16
System narzedziowy tokarki TAE 25N
17
Tokarki CNC oprawki
18
Tokarki CNC os C (Y)
19
Tokarki CNC obróbka pretów

• Wyposazenie dodatkowe tokarek CNC
• podajnik pretów
• magazyn pretów
• urzadzenie do wysuwania pretów z wrzeciona
• konik sterowany numerycznie (dodatkowa os)

20
Tokarki CNC obróbka pretów

• Wyposazenie dodatkowe tokarek CNC
• podajnik pretów
• magazyn pretów
• urzadzenie do wysuwania pretów z wrzeciona
• konik sterowany numerycznie (dodatkowa os)

21
Tokarki CNC wyposazenie dodatkowe

• Wyposazenie dodatkowe tokarek CNC
• urzadzenie do odbierania przedmiotów
  obrobionych
• transporter wiórów
• sonda narzedziowa

22
Tokarki CNC wrzeciono przechwytujace
23
Centrum tokarskie pionowe
24
Tokarka CNC automatyczna wymiana przedmiotów
obrabianych
25
Tokarka CNC trzy glowice narzedziowe
26
Tokarka CNC trzy glowice narzedziowe
Kazda glowica moze pracowac niezaleznie
obrabiajac przedmiot zamocowany we wrzecionie 1
lub 2
27
Tokarka CNC trzy glowice narzedziowe
Glowica rewolwerowa moze pelnic role konika lub
podtrzymki przy obróbce dlugich przedmiotów.
28
Automaty tokarskie wielowrzecionowe
