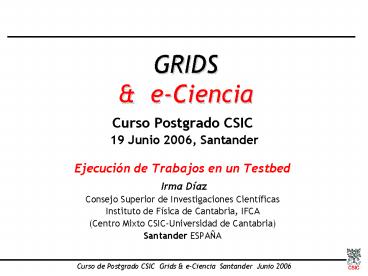

GRIDS

1
GRIDS e-Ciencia

• Curso Postgrado CSIC
• 19 Junio 2006, Santander
• Ejecución de Trabajos en un Testbed
• Irma Díaz
• Consejo Superior de Investigaciones Científicas
• Instituto de Física de Cantabria, IFCA
• (Centro Mixto CSIC-Universidad de Cantabria)
• Santander ESPAÑA

2
Uso de un Testbed Contenidos

• Introducción
• Testbed de CrossGrid
• Objetivos principales
• Distribución
• Recursos de cada institución
• Requisitos para la utilización del Testbed
• Acceso al Testbed
• Globus Proxy
• Ejemplo
• Preparación de un trabajo
• Job Description Language (JDL)
• Envío de trabajos
• Funcionamiento
• Comandos básicos
• Posibles problemas
• Ejemplos

3
Testbed de Crossgrid

• Objetivos principales
• Proporcionar infraestructura de recursos
  distribuidos
• Dar soporte a la construcción del testbed en los
  distintos centros a través de Europa
• Controlar los servicios de red requeridos por el
  testbed
• Integrar el middleware y el software requerido
  por las distintas aplicaciones
• Asegurar un nivel de interoperabilidad con otros
  testbed Grid (DataGrid, EGEE)
• Coordinar las versiones de software facilitando
  la documentación y soportes apropiados

4
Testbed de Crossgrid

• Distribución
• Recursos de computación distribuidos a través de
  Europa
• 16 instituciones repartidas por 9 países
  europeos

International Testbed Map
5
Testbed de Crossgrid

• Los distintos centros del testbed proporcionaban
• Servicios Grid, basados en
• Globus
• EDG (DataGrid project)
• LCG (LHC Computing Grid)
• CrossGrid
• Miles de Gflops de poder de procesamiento y
  varios Terabytes de almacenamiento distribuido

6
Testbed de Crossgrid

• Recursos de cada institución

I
7
Requisitos para la utilización del Testbed

• Cuenta en una máquina UI
• cgui.ifca.org
• Certificado de CrossGrid
• .globus
• usercert.pem Permiso de lectura para todos los
  usuarios
• userkey.pem Permiso de lectura para el usuario
• Organización Virtual (VO)
• cgtut

8
Acceso al Testbed

• El acceso al Testbed se controla via proxy.
• proxy Credencial de tiempo limitado firmado por
  la clave privada del usuario.
• Comandos básicos
• grid-proxy-init (-hours) obtención del proxy, se
  requiere la clave.
• grid-proxy-info all da toda la información
  relevante del proxy existente
• grid-proxy-destroy borra el proxy de esa sesión
• grid-proxy-xxx help muestra como usar el
  comando grid-proxy-xxx

9
Globus proxy

• Ejemplos
• grid-proxy-init
• irma_at_gtbcg03 irma grid-proxy-init
• Your identity /CES/ODATAGRID-ES/OIFCA/CNIrma
  Diaz Merino
• Enter GRID pass phrase for this
  identity
• Creating proxy ..................................
  Done
• Your proxy is valid until Sat Jun 12 043514
  2004
• grid-proxy-info
• irma_at_gtbcg03 irma grid-proxy-info -all
• subject /CES/ODATAGRID-ES/OIFCA/CNIrma
  Diaz Merino/CNproxy
• issuer /CES/ODATAGRID-ES/OIFCA/CNIrma
  Diaz Merino
• type full
• strength 512 bits
• path /tmp/x509up_u7023
• timeleft 115441

10
Preparación de un Trabajo

• Para enviar un trabajo se debe especificar cierta
  información
• Caracteristicas del job
• Requerimientos y preferencias de recursos
• Datos necesarios
• Esta información se especifica en un archivo JDL
  (Job Description Language)
• El archivo ltjob.jdlgt
• Contiene toda la información necesaria para
  desarrollar y ejecutar el trabajo.
• Describe las entradas necesarias, genera las
  salidas y los recursos requeridos para ejecutar
  un trabajo.

11
Preparación de un trabajo

• Atributos relevantes para definir un trabajo en
  JDL

12
Preparación de un trabajo

• Ejemplo fichero JDL

JobType Normal Executable
"gaussPar.exe" VirtualOrganisation
"cg"StdOutput "std.out"
StdError "std.err"
InputSandbox "gaussPar.exe"
OutputSandbox "std.out","std.err","his
tograms.xml" Requeriments
other.GlueCEUniqueID "gtbcg01.ifca.unican.es21
19/jobmanager-pbs-long" Arguments
10
13
Envío de trabajos al Testbed

• Funcionamiento

14
Envío de trabajos al Testbed

• Comandos básicos
• edg-job-list-match ltjob.jdlgt lista de los
  recursos del testbed que coincidan con los
  requerimientos del job.

edg-job-list-mach job.jdl Connecting to host
rb.fzk.de, port 7772

COMPUTING ELEMENT IDs LIST The
following CE(s) matching your job requirements
have been found CEId
aocegrid.uab.es2119/jobman
ager-pbs-infinite aocegrid.uab.es2119
/jobmanager-pbs-long
aocegrid.uab.es2119/jobmanager-pbs-short
ce.grid.cesga.es2119/jobmanager-pbs-infini
te ce.grid.cesga.es2119/jobmanager-pbs
-long ce.grid.cesga.es2119/jobmana
ger-pbs-short ce100.fzk.de2119/jobm
anager-pbs-long
ce100.fzk.de2119/jobmanager-pbs-medium
ce100.fzk.de2119/jobmanager-pbs-short
cedar.crossgrid.man.poznan.pl2119/j
obmanager-pbs-cg

15
Envío de trabajos al Testbed

• Comandos básicos
• edg-job-submit ltjob.jdlgt envía el trabajo, y
  devuelve su identificador en forma URL, ltjobIDgt

edg-job-submit job.jdl Connecting to host
rb.fzk.de, port 7772 Logging to host rb.fzk.de,
port 9002

JOB SUBMIT OUTCOME The job has been
successfully submitted to the Network Server.
Use edg-job-status command to check job current
status. Your job identifier (edg_jobId) is -
https//rb.fzk.de9000/0MoXyUHTUUJeQKQn0AjCZw


16
Envío de trabajos al Testbed

• Comandos básicos
• edg-job-status ltjobIDgt pregunta sobre el estado
  del trabajo.

edg-job-status https//rb.fzk.de9000/Ur_cD_07Y
ouNXxGfIxgepA
BOOKKEEPING
INFORMATION Printing status info for the Job
https//rb.fzk.de9000/Ur_cD_07YouNXxGfIxgepA Curr
ent Status Waiting reached on Wed
Jun 16 121033 2004

BOOK
KEEPING INFORMATION Printing status info for the
Job https//rb.fzk.de9000/Ur_cD_07YouNXxGfIxgep
A Current Status Scheduled Status Reason
Job successfully submitted to Globus Destination
aocegrid.uab.es2119/jobmanager-pbs-long re
ached on Wed Jun 16 121527
2004


BOOKKEEPING INFORMATION Printing
status info for the Job https//rb.fzk.de9000/U
r_cD_07YouNXxGfIxgepA Current Status Running
Status Reason Job successfully submitted to
Globus Destination aocegrid.uab.es2119/job
manager-pbs-long reached on Wed Jun 16
121538 2004

BOOKKEEPING
INFORMATION Printing status info for the Job
https//rb.fzk.de9000/Ur_cD_07YouNXxGfIxgepA Curr
ent Status Done (Success) Exit code
139 Status Reason Job terminated
successfully Destination
aocegrid.uab.es2119/jobmanager-pbs-long reached
on Wed Jun 16 121549 2004

17
Envío de trabajos al Testbed

• Comandos básicos
• edg-job-get-output ltjobIDgt recoge la salida del
  trabajo ejecutado.

edg-job-get-output --dir /home/irma/tmp/jobOutpu
t/ https//rb.fzk.de9000/0MoXyUHTUUJeQKQn0AjCZw R
etrieving files from host rb.fzk.de

JOB GET
OUTPUT OUTCOME Output sandbox files for the
job - https//rb.fzk.de9000/0MoXyUHTUUJeQKQn0Aj
CZw have been successfully retrieved and stored
in the directory /home/irma/tmp/jobOutput/0MoXyU
HTUUJeQKQn0AjCZw

18
Envío de trabajos al Testbed

• Comandos básicos
• edg-job-cancel ltjobIDgt cancela un trabajo.

edg-job-cancel https//rb01.lip.pt9000/qlfeDPEh
E1xogfhliH-R1A Are you sure you want to remove
specified job(s)? y/nn y
edg-job-cancel Success
The cancellation
request has been successfully submitted for the
following job(s) - https//rb01.lip.pt9000/qlfe
DPEhE1xogfhliH-R1A

19
Envío de trabajos al Testbed

• Comandos básicos
• Facilidades
• edg-job-submit o fichero.txt ltjob.jdlgt con
  está opción guardamos la URL del identificador en
  el fichero y evitamos tener que escribirla o
  copiar/pegar al usar el resto de comandos.
• edg-job-status i fichero.txt al usar la
  opción o al enviar el job, debemos usar la
  opción i y el fichero para consultar el status o
  recoger el job en lugar de usar el ltjobIDgt.

20
Envío de trabajos al Testbed

• Comandos básicos
• Replica Manager
• Se utiliza para replicar archivos en distintos SE
  del testbed, para ello se registran en el Replica
  Catalog.
• Es muy útil para los trabajos que necesitan de
  archivos muy grandes, o de muchos archivos, para
  ejecutarse, ya que usando el RM no hay que
  introducirlos en el InputSandbox.
• Cuando un trabajo necesita de uno de esos
  archivos,especificando el logical file name de
  dicho archivo, el RB se encarga de enviarle al CE
  más cercano a la copia.

21
Envío de trabajos al Testbed

• Posibles problemas
• Comando edg-job-submit
• No puede establecer un contexto seguro
• El usuario no ha sido incluido en la VO donde
  trata de mandar el trabajo. Solución registrarse
  en la correspondiente VO.

  Error API_NATIVE_ERROR Error
while calling the NSClientmulti native api
AuthenticationException Falied to establish
secury context   Error UI_NO_NS_CONTACT
Unable to contact any Network Server
22
Envío de trabajos al Testbed

• Posibles problemas
• Comando edg-job-submit
• No encuentra el archivo de configuración
  edg_wl_ui.conf
• El archivo de configuración no está en el
  directorio asignado por defecto. Solución buscar
  el archivo en el sistema y usar la opción
  config-vo para especificar su ubicación

  Error UI_FILE_NOT_FOUND Unable to
find the file "/opt/edg/etc/dteam/edg_wl_ui.conf"

edg-job-submit -config-vo /opt/edg/etc/cg/edg_wl
_ui.conf job.jdl
23
Envío de trabajos al Testbed

• Posibles problemas
• Comando edg-job-submit
• El Resource Broker no está disponible
• Solución enviar el trabajo varias veces
  seguidas hasta que el RB responda

Connecting to host rb01.lip.pt, port 7772
Logging to host rb01.lip.pt, port 9002
Error API_NATIVE_ERROR Error while
calling the "LOGregist" native api Unable to
Register the Job https//rb01.lip.pt9000/R4xuo
0o-DSoj70XcSrmGYQ to the LB logger at
rb01.lip.pt9002 Resource temporarily
unavailable (Resource temporarily unavailable -
from locallogger)
24
Envío de trabajos al Testbed

• Posibles problemas
• Comando edg-job-get-output
• No puede crear el directorio de salida
• Aparece cuando hay mas de un usuario loggeado en
  el mismo UI, por defecto intenta guardar todas
  las salidas en el mismo directorio y sólo tiene
  acceso el usuario que lo haya creado. Solución
  especificar el directorio en tu cuenta con la
  opción -dir

edg-job-get-output https//rb01.lip.pt9000/XByR
R2h_b1vY8uiOijdmyA   Error UI_CREATE_DIR
Unable to create the directory
"/tmp/jobOutput/XByRR2h_b1vY8uiOijdmyA
edg-job-get-output --dir ltpath_directorio_salida
gt \ https//rb01.lip.pt9000/XByRR2h_b1vY8uiOijdmy
A
25
Más información

• JDL
• http//server11.infn.it/workload-grid/docs/DataGri
  d-01-NOT-0101-0_6-Note.doc
• .
• Tutorial
• http//grid.ifca.unican.es/crossgrid/wp4/Tutorial/
  CG4-Tutorial.pdf

26
Ejemplo Práctico

• Ejemplo 1 Hola.jdl
• Envío de un sencillo script que devuelve Hola
  desde el Script en el fichero de salida standard
  y Error desde el Script en el de error
  standard.
• Pasos a seguir
• Se crea el script, HolaScript.sh
•
•

!/bin/sh /bin/echo " Hola desde el Script
/bin/echo " Error desde el Script " 1gt2
27
Ejemplo Práctico

• Ejemplo 1 Hola.jdl
• Se crea el archivo JDL apropiado para este
  trabajo, Hola.jdl
• Se comprueban los recursos disponibles del
  Testbed para ejecutar este trabajo
•

Executable "HolaScript.sh Virt
ualOrganisation "cg" StdOutput
"std.out" StdError
"std.err" InputSandbox
"HolaScript.sh" OutputSandbox
"std.out","std.err"
edg-job-list-match Hola.jdl
28
Ejemplo Práctico

• Ejemplo 1 Hola.jdl

irma_at_gtbcg03 irma edg-job-list-match Hola.jdl
Connecting to host rb.fzk.de, port
7772

COMPUTING ELEMENT IDs LIST The following CE(s)
matching your job requirements have been found
CEId
aocegrid.uab.es2119/jobmanager-pbs-infinite
aocegrid.uab.es2119/jobmanager-pbs-lon
g aocegrid.uab.es2119/jobmanager-
pbs-short ce.grid.cesga.es2119/job
manager-pbs-infinite
ce.grid.cesga.es2119/jobmanager-pbs-long
ce.grid.cesga.es2119/jobmanager-pbs-short
ce100.fzk.de2119/jobmanager-pbs-lon
g ce100.fzk.de2119/jobmanager-
pbs-medium ce100.fzk.de2119/jobm
anager-pbs-short
cedar.crossgrid.man.poznan.pl2119/jobmanager-pbs-
cg cgnode00.di.uoa.gr2119/jobmanager-pbs-infi
nite cgnode00.di.uoa.gr2119/jobmanager-p
bs-long cgnode00.di.uoa.gr2119/jobma
nager-pbs-short
Lista de Computing Element disponibles para
ejecutar el trabajo.
cms.fuw.edu.pl2119/jobmanager-pbs-infinite
cms.fuw.edu.pl2119/jobmanager-pbs-long
cms.fuw.edu.pl2119/jobmanager-pbs-s
hort xgrid.icm.edu.pl2119/jobmana
ger-pbs-infinite xgrid.icm.edu.pl2119/
jobmanager-pbs-long
xgrid.icm.edu.pl2119/jobmanager-pbs-short
zeus24.cyf-kr.edu.pl2119/jobmanager-pbs-sh
ort cagnode45.cs.tcd.ie2119/jobmanager-
pbs-short cagnode45.cs.tcd.ie2119/jobm
anager-pbs-infinite cagnode45.cs.tcd.ie21
19/jobmanager-pbs-long
zeus24.cyf-kr.edu.pl2119/jobmanager-pbs-long
zeus24.cyf-kr.edu.pl2119/jobmanager-pbs-in
finite

29
Ejemplo Práctico

• Ejemplo 1 Hola.jdl
• Se envía el trabajo al Resource Broker

irma_at_gtbcg03 irma edg-job-submit Hola.jdl
Connecting to host rb.fzk.de, port 7772 Logging
to host rb.fzk.de, port 9002

JOB SUBMIT OUTCOME
The job has been successfully submitted to the
Network Server. Use edg-job-status command to
check job current status. Your job identifier
(edg_jobId) is - https//rb.fzk.de9000/0MoXyUHT
UUJeQKQn0AjCZw

30
Ejemplo Práctico

• Ejemplo 1 Hola.jdl
• Se comprueba el status del trabajo hasta que este
  se ejecute.

irma_at_gtbcg03 irma edg-job-status
https//rb.fzk.de9000/0MoXyUHTUUJeQKQn0AjCZw

BOOKKEEPING INFORMATION Printing status
info for the Job https//rb.fzk.de9000/0MoXyUHT
UUJeQKQn0AjCZw Current Status Done
(Success) Exit code 0 Status Reason
Job terminated successfully Destination
cgnode00.di.uoa.gr2119/jobmanager-pbs-long reache
d on Sat Jun 12 193600
2004

31
Ejemplo Práctico

• Ejemplo 1 Hola.jdl
• Se recoge la salida. Para ello se especifica el
  directorio donde queremos guardar los archivos
  con la opción -dir path

irma_at_gtbcg03 irma edg-job-get-output --dir
/home/irma/tmp/ \ https//rb.fzk.de9000/0MoXyUHTU
UJeQKQn0AjCZw Retrieving files from host
rb.fzk.de

JOB GET OUTPUT OUTCOME Output
sandbox files for the job - https//rb.fzk.de90
00/0MoXyUHTUUJeQKQn0AjCZw have been successfully
retrieved and stored in the directory
/home/irma/tmp/jobOutput/0MoXyUHTUUJeQKQn0AjCZw


32
Ejemplo Práctico

• Ejemplo 1 Hola.jdl
• Por último se verifica que los archivos han sido
  transferidos correctamente al UI, y que contienen
  lo que deben.

• irma_at_gtbcg03 irma ls -l tmp/jobOutput/XByRR2h_b
  1vY8uiOijdmyA
• -rw-r--r-- 1 irma xgrid 18 Jun 12
  2146 std.err
• -rw-r--r-- 1 irma xgrid 18 Jun 12
  2146 std.out
• irma_at_gtbcg03 0MoXyUHTUUJeQKQn0AjCZw more
  std.out
• Hola desde el Script
• irma_at_gtbcg03 0MoXyUHTUUJeQKQn0AjCZw more
  std.err
• Error desde el Script
