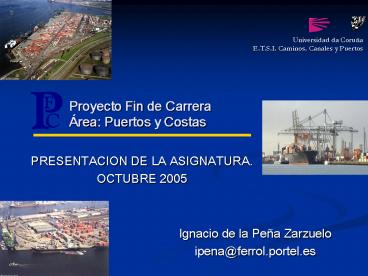

Proyecto Fin de CarreraÁrea Puertos y Costas
PRESENTACION DE LA ASIGNATURA. OCTUBRE 2005

• Ignacio de la Peña Zarzuelo
• ipena_at_ferrol.portel.es

2
Proyecto Fin de Carrera.Puertos y Costas

• Presentación de la Asignatura
• Aspectos Académicos.
• Aspectos Organizativos Tutorías y Calendarios
• Contenido Mínimos de los Proyectos. Área de
  Puertos y Costas
• Tipología de Proyectos
• Ingeniería Portuaria
• Ingeniería de Costas
• Documentación de los Proyectos
• Memoria y Anejos.
• Planos.
• Pliego de Prescripciones Técnicas Particulares.
• Presupuestos
• Estudio de Seguridad y Salud.

3
Proyecto Fin de Carrera.Puertos y Costas

• PRESENTACIÓN DE LA ASIGNATURA ASPECTOS
  ACADÉMICOS (1)
• QUE PROYECTOS SE PUEDEN HACER?
• Proyecto Original que quede englobado en
  cualquiera de los campos que abarca la profesión
  y competencias profesionales del Ingeniero de
  Caminos, Canales y Puertos.
• Se admiten Proyectos Constructivos y Estudios
  Informativos. Sólo en casos excepcionales
  debidamente justificados otra clase de estudios
  (viabilidad, transporte,).
• Los Proyectos Constructivos deben ser completos
  (susceptibles de ponerse en servicio tras su
  ejecución). (Independientemente que en el propio
  proyecto se prevea una ejecución por fases
  constructivas).

4
Proyecto Fin de Carrera.Puertos y Costas

• PRESENTACIÓN DE LA ASIGNATURA ASPECTOS
  ACADÉMICOS (2)
• ELECCIÓN DEL PROYECTO FIN DE CARRERA
• El proyecto fin de carrera lo propone el alumno
  mediante una ficha explicativa en el que se
  incluya la siguiente información
• Nombre y Apellidos del Alumno.
• Titulo de Proyecto
• Breve Resumen del proyecto que pretende
  realizarse (Máximo 20 líneas) indicando ubicación
  (términos Municipales y Provincias),
  Justificación de la Obra y Características
  Básicas.
• Fecha en la que se prevé la presentación del
  proyecto.
• La Propuesta de Proyecto Fin de Carrera se
  entregara al Profesor Coordinador.
• Se le comunicará al alumno la conformidad con el
  proyecto presentado y el tutor asignado.
• En el caso de ser asignado como tutor el Profesor
  Ignacio de la Peña, solicitará hora para una
  primera tutoría con el profesor, entregando la
  FICHA DE PROYECTO y acotando con éste el
  contenido estimado para éste. A dicha tutoría
  acudirá con un plano de ubicación donde el
  proyecto pretende realizarse.

5
Proyecto Fin de Carrera.Puertos y Costas

• PRESENTACIÓN DE ASIGNATURA ASPECTOS
  ORGANIZATIVOS (1)
• SEGUIMIENTO DEL PROYECTO FIN DE CARRERA. TUTORÍAS
  PERSONALIZADAS (1).
• El seguimiento del proyecto se hará a través de
  un sistema de TUTORÍAS PERSONALIZADAS.
• Horarios de Tutorías Lunes de 1600 a 2000
  horas.
• Las tutorías serán normalmente por alumno y cada
  30 minutos. Es decir de 1600 a 1630, 1630 a
  1700, 1730 a 1800,
• Solicitud de Tutoría Correo Electrónico a
  ipena_at_ferrol.portel.es proponiendo
• Día y Hora que se propone. (Se propondrán horas
  alternativas por orden de preferencia por si
  dichas horas están cubiertas por otros alumnos).
• Objeto de la tutoría. Con el objetivo de que el
  profesor pueda preparar documentación, ejemplos,
  etc
• Correo Electrónico o Teléfono donde poder
  confirmar el día y hora de la tutoría.
• Las solicitudes de tutoría deberán cursarse antes
  del jueves anterior al lunes propuestos, con
  objeto de que el profesor pueda cerrar el viernes
  el calendario de tutorías y contestar a los
  alumnos,
• Confirmación de Tutoría. EL profesor a la vista
  de las peticiones cursadas confirmará al alumno
  por correo electrónico, mensaje sms o llamada el
  día y hora de la tutoría.
• El profesor asignará horas de tutoría por orden
  de solicitud.
• En el caso de anulación de la tutoría por parte
  del alumno deberá remitirse un correo electrónico
  (con la suficiente antelación) al profesor con
  objeto de reorganizar el calendario.
• De igual modo el profesor avisará a los alumnos
  de la anulación de la tutoría.

6
Proyecto Fin de Carrera.Puertos y Costas

• PRESENTACIÓN DE ASIGNATURA ASPECTOS
  ORGANIZATIVOS (2)
• SEGUIMIENTO PROYECTO FIN CARRERA. TUTORÍAS
  PERSONALIZADAS (2).
• Al menos deberán realizarse tres tutorías
• Tutoría 1.- Presentación del Proyecto y Acotación
  de la extensión.
• Tutoría 2.- Presentación del Estudio Previo y
  Justificación de la Solución Adoptada.
• Tutoría 3.- Revisión Previa de los planos (1 mes
  antes de la presentación).

7
Proyecto Fin de Carrera.Puertos y Costas

• PRESENTACIÓN DE ASIGNATURA ASPECTOS
  ORGANIZATIVOS (3)
• SEGUIMIENTO DEL PROYECTO FIN DE CARRERA.
  ORGANIZACIÓN DE CLASES, SEMINARIOS y TALLERES
  DOCENTES (1).
• Si dos o más alumnos están interesados en dedicar
  con carácter monográfico una clase a un tema en
  particular (p.e. Anejo de Justificación de
  Precios) solicitarán por correo electrónico
  (ipena_at_ferrol.portel.es) al profesor la
  organización de una clase, seminario o taller
  docente. Los alumnos incluirán en el e-mail la
  siguiente información con objeto de que el
  profesor pueda preparar la actividad docente y
  los medios necesarios.
• Objeto de la tutoría monográfica.
• Día y Hora que se propone. (Se propondrán horas
  alternativas por orden de preferencia por si
  dichas horas están cubiertas por otros alumnos).
• Correo Electrónico o Teléfono donde poder
  confirmar el día y hora de la tutoría.
• Alumnos que desean asistir a la actividad docente
  propuesta.
• El profesor contestará por e-mail confirmando el
  día y hora en el que se prevé organizar la clase,
  seminario o taller docente.

8
Proyecto Fin de Carrera.Puertos y Costas

• EL PROYECTO FIN DE CARRERA AREA DE PUERTOS Y
  COSTAS (1)
• TIPOLOGÍA DE PROYECTOS
• INGENIERÍA PORTUARIA
• Puertos Comerciales
• Puertos Pesqueros
• Puertos Deportivos
• Proyectos Complementarios
• Zonas de Actividades Logístico Portuarias.
• Tinglados y Naves.
• Dragados y Accesos Marítimos.
• Instalaciones y Elementos Singulares (p.e. Rampa
  RO-RO).
• Faros y Elementos de Señalización Marítima.
• Astilleros y Diques Secos.
• Habilitación/Transformación de Superficies y
  Terminales, Pavimentaciones, Urbanizaciones,.
• Proyectos de carácter urbanístico Plan Especial
  y Plan de Utilización de los Espacios Portuarios
• Otros.

9
Proyecto Fin de Carrera.Puertos y Costas

• EL PROYECTO FIN DE CARRERA AREA DE PUERTOS Y
  COSTAS (2)
• TIPOLOGÍA DE PROYECTOS
• INGENIERÍA DE COSTAS
• Regeneraciones de Playas
• Ordenación de Costas y Rehabilitaciones
  Ambientales
• Obras de defensa costera y Protección del
  Litoral.
• Paseos Marítimos.
• Deslinde de Dominio Público Marítimo Terrestre.
• Otros.

10
Proyecto Fin de Carrera.Puertos y Costas

• EL PROYECTO FIN DE CARRERA AREA DE PUERTOS Y
  COSTAS (3) PROPUESTA DOCUMENTAL (1)
• MEMORIA Y ANEJOS (1)
• MEMORIA
• ANEJO 1.- MARCO LEGISLATIVO Y ADMINISTRATIVO.
• Legislación aplicable.
• Consideraciones Urbanísticas y de Planeamiento
• ANEJO 2.- TOPOGRAFÍA Y BATIMERTÍA. REPLANTEO
• ANEJO 3.- GEOLOGÍA Y GEOTECNIA.
• ANEJO 4.- CLIMA.
• Clima terrestre
• Clima Marítimo Hidrodinámica y Oceanografía
  (Oleaje, Corrientes, Mareas,)
• ANEJO 5.- ESTUDIO DE VIABILIDAD. ESTUDIO DE
  MERCADO. OFERTA Y DEMANDA
• ANEJO 6.- ESTUDIO DE IMPACTO AMBIENTAL FASE 1
• Descripción del Proyecto y sus alternativas.
• Inventario Ambiental.
• Identificación y Valoración de Impactos.
• Valoración Ambiental de las propuestas.

11
Proyecto Fin de Carrera.Puertos y Costas

• EL PROYECTO FIN DE CARRERA AREA DE PUERTOS Y
  COSTAS (4). PROPUESTA DOCUMENTAL (2)
• MEMORIA Y ANEJOS (2)
• ANEJO 8.- ESTUDIOS PREVIOS y BASES DE DISEÑO
• ANEJO 9.- ESTUDIOS HIDRODINÁMICOS Y DE
  MODELIZACIÓN
• Modelos Numéricos
• Oleaje Generación y Propagación.
• Onda Larga.
• Corrientes y Mareas.
• Modelos Físicos
• Ensayos 3d en tanque Agitación y Buque
  Atracado
• Ensayos 2d en canal
• Comportamiento Hidráulico y Estructural de
  dique.
• Comportamiento Hidráulico y Estructural de
  espaldón.
• ANEJO 10.- DINAMICA LITORAL Y GESTION DEL
  MATERIAL DE DRAGADO.
• Dinámica Litoral. Estabilidad de Playas. Efectos
  sobre el transporte sólido longitudinal,
• Gestión del Material de Dragado. Caracterización
  y Propuesta de Gestión.
• ANEJO 11.- CALCULOS ESTRUCTURALES Y GEOTECNICOS.
  DIMENSIONAMIENTO

12
Proyecto Fin de Carrera.Puertos y Costas

• EL PROYECTO FIN DE CARRERA AREA DE PUERTOS Y
  COSTAS (5). PROPUESTA DOCUMENTAL (3)
• MEMORIA Y ANEJOS (3)
• ANEJO 12.- EXPROPIACIONES Y SERVICIOS AFECTADOS
• ANEJO 13.- MEDIDAS CORRECTORAS, PROTECTORAS Y
  COMPENSATORIAS. DIMENSIONAMIENTO Y DETALLES.
• ANEJO 14.- REDES TÉCNICAS Y DE SERVICIO.
• Abastecimiento de Agua y Contraincendios.
• Saneamiento (Pluviales y Fecales).
• Electricidad y Alumbrado.
• Telecomunicaciones.
• ANEJO 15.- PLAN DE OBRA Y PROCESO CONSTRUCTIVO.
• ANEJO 16.- JUSTIFICACIÓN DE PRECIOS.
• ANEJO 17.- CONTROL DE CALIDAD
• ANEJO 18.- ACCESIBILIDAD TERESTRE. FIRMES Y
  PAVIMENTOS.
• ANEJO 19.- MANIOBRABILIDAD DEBUQUES.
  SEÑALIZACIÓN Y BALIZAMIENTO MARÍTIMO.
• ANEJO 20.- EXPLOTACIÓN Y OPERACIONES PORTUARIAS.
  ESTUDIO DE RENTABILIDAD ECONÓMICO FINANCIERO
• ANEJO 21.- ANEJO FOTOGRÁFICO
• ANEJOS 22.- OTROS. (Según proyectos
  particulares).

13
Proyecto Fin de Carrera.Puertos y Costas

• EL PROYECTO FIN DE CARRERA AREA DE PUERTOS Y
  COSTAS (6). PROPUESTA DOCUMENTAL (4)
• PLANOS (1)
• SITUACIÓN
• ESTADO ACTUAL
• REPLANTEO Y DESLINDE DE DOMINIO PÚBLICO MARÍTIMO
  - TERRESTRE
• DESCRICPIÓN DEL MEDIO
• Geología y Geotecnia. Canteras, yacimientos y
  vertederos.
• Usos de Suelo. Edafología y Vegetación.
• Espacios y Lugares Protegidos
• Urbanismo y Planeamiento.
• Otros
• PLANTA GENERAL DE LAS ALTERNATIVAS
• SECCIONES TIPO
• PERFILES LONGITUDINALES
• PERFILES TRANSVERSALES

14
Proyecto Fin de Carrera.Puertos y Costas

• EL PROYECTO FIN DE CARRERA AREA DE PUERTOS Y
  COSTAS (6). PROPUESTA DOCUMENTAL (4)
• PLANOS (2)
• ACCESOS MARÍTIMOS
• Dragados
• Señalización y Balizamiento
• ACCESOS TERRESTRES
• Plantas.
• Perfiles
• Secciones de Firme.
• Señalización Horizontal y Vertical.
• EXPROPIACIONES Y SERVICIOS AFECTADOS.
• MEDIDAS CORRECTORAS, PROTECTORAS Y
  COMPENSATORIAS.
• Planta
• Detalles

15
Proyecto Fin de Carrera.Puertos y Costas

• EL PROYECTO FIN DE CARRERA AREA DE PUERTOS Y
  COSTAS (7). PROPUESTA DOCUMENTAL (5)
• PLANOS (3)
• DETALLES CONSTRUCTIVOS
• PROCESO CONSTRUCTIVO
• REDES Y SERVICIOS
• Abastecimiento de Agua.
• Red Contraincendios
• Saneamiento de Pluviales y Fecales
• Instalaciones Eléctricas Electricidad y
  Alumbrado.
• Instalaciones Mecánicas.
• URBANIZACIÓN.
• OTROS.

16
Proyecto Fin de Carrera.Puertos y Costas

• EL PROYECTO FIN DE CARRERA AREA DE PUERTOS Y
  COSTAS (8). PROPUESTA DOCUMENTAL (6)
• PLIEGO DE CONDICIONES (1)
• PLIEGO DE CLÁUSULAS ADMINISTRATIVAS PARTICULARES
• PLIEGO DE CONDICIONES TÉCNICAS
• Pliego General de Prescripciones Técnicas.
• Pliego de Prescripciones Técnicas Particulares.
• Descripción de la Obra.
• Condiciones de los Materiales
• Condiciones de Ejecución de la Obra.
• Condiciones de Aceptación Final
• Condiciones de Medición y Abono.
• Tratamiento de NO Conformidades.

17
Proyecto Fin de Carrera.Puertos y Costas

• EL PROYECTO FIN DE CARRERA AREA DE PUERTOS Y
  COSTAS (9). PROPUESTA DOCUMENTAL (7)
• PRESUPUESTOS (1)
• MEDICIONES
• CUADRO DE PRECIOS Nº1
• CUADRO DE PRECIOS Nº2
• PRESUPUETOS PARCIALES
• PRESUPUESTO DE EJECUCIÓN MATERIAL
• PRESUPUESTO DE EJECUCIÓN POR CONTRATA
• PRESUPUESTO PARA CONOCIMIENTO DE LA
  ADMINISTRACION

18
Proyecto Fin de Carrera.Puertos y Costas

• EL PROYECTO FIN DE CARRERA AREA DE PUERTOS Y
  COSTAS (10). PROPUESTA DOCUMENTAL (8)
• ESTUDIO DE SEGURIDAD Y SALUD (R.D. 1627/1997, de
  24 octubre, por el que se establecen
  disposiciones mínimas de seguridad y salud en las
  obras de construcción. (BOE núm. 256 de 25 de
  octubre) .
• Artículo 4. Obligatoriedad del estudio de
  seguridad y salud o del estudio básico de
  seguridad y salud en las obras.
• El promotor estará obligado a que en la fase de
  redacción del proyecto se elabore un estudio de
  seguridad y salud en los proyectos de obras en
  que se den alguno de los supuestos siguientes
• Que el presupuesto de ejecución por contrata
  incluido en el proyecto sea igual o superior a 75
  millones de pesetas (450.759,08 ).
• Que la duración estimada sea superior a 30 días
  laborables, empleándose en algún momento a más de
  20 trabajadores simultáneamente.
• Que el volumen de mano de obra estimada,
  entendiendo por tal la suma de los días de
  trabajo del total de los trabajadores en la obra,
  sea superior a 500.
• Las obras de túneles, galerías, conducciones
  subterráneas y presas.
• En los proyectos de obras no incluidos en ninguno
  de los supuestos previstos en el apartado
  anterior, el promotor estará obligado a que en la
  fase de redacción del proyecto se elabore un
  estudio básico de seguridad y salud.

19
Proyecto Fin de Carrera.Puertos y Costas

• EL PROYECTO FIN DE CARRERA AREA DE PUERTOS Y
  COSTAS (11). PROPUESTA DOCUMENTAL (9)
• Artículo 5. Estudio de seguridad y salud.
• Memoria descriptiva de los procedimientos,
  equipos técnicos y medios auxiliares que hayan de
  utilizarse o cuya utilización pueda preverse
  identificación de los riesgos laborales que
  puedan ser evitados, indicando a tal efecto las
  medidas técnicas necesarias para ello relación
  de los riesgos laborales que no puedan eliminarse
  conforme a lo señalado anteriormente,
  especificando las medidas preventivas y
  protecciones técnicas tendentes a controlar y
  reducir dichos riesgos y valorando su eficacia,
  en especial cuando se propongan medidas
  alternativas.
• Descripción de los servicios sanitarios y comunes
  de que deberá estar dotado el centro de trabajo
  de la obra, en función del número de trabajadores
  que vayan a utilizarlos.
• En la elaboración de la memoria habrán de tenerse
  en cuenta las condiciones del entorno en que se
  realice la obra, así como la tipología y
  características de los materiales y elementos que
  hayan de utilizarse, determinación del proceso
  constructivo y orden de ejecución de los
  trabajos.
• Pliego de condiciones particulares en el que se
  tendrán en cuenta las normas legales y
  reglamentarias aplicables a las especificaciones
  técnicas propias de la obra de que se trate, así
  como las prescripciones que se habrán de cumplir
  en relación con las características, la
  utilización y la conservación de las máquinas,
  útiles, herramientas, sistemas y equipos
  preventivos.
• Planos en los que se desarrollarán los gráficos y
  esquemas necesarios para la mejor definición y
  comprensión de las medidas preventivas definidas
  en la Memoria, con expresión de las
  especificaciones técnicas necesarias.
• Mediciones de todas aquellas unidades o elementos
  de seguridad y salud en el trabajo que hayan sido
  definidos o proyectados.
• Presupuesto que cuantifique el conjunto de gastos
  previstos para la aplicación y ejecución del
  estudio de seguridad y salud.

20
Proyecto Fin de Carrera.Puertos y Costas

• EL PROYECTO FIN DE CARRERA AREA DE PUERTOS Y
  COSTAS (11). PROPUESTA DOCUMENTAL (9)
• Artículo 5. Estudio de seguridad y salud.
• Dicho estudio deberá formar parte del proyecto de
  ejecución de obra o, en su caso, del proyecto de
  obra, ser coherente con el contenido del mismo y
  recoger las medidas preventivas adecuadas a los
  riesgos que conlleve la realización de la obra.
• El presupuesto para la aplicación y ejecución del
  estudio de seguridad y salud deberá cuantificar
  el conjunto de gastos previstos, tanto por lo que
  se refiere a la suma total como a la valoración
  unitaria de elementos, con referencia al cuadro
  de precios sobre el que se calcula. Sólo podrán
  figurar partidas alzadas en los casos de
  elementos u operaciones de difícil previsión.
• Las mediciones, calidades y valoración recogidas
  en el presupuesto del estudio de seguridad y
  salud podrán ser modificadas o sustituidas por
  alternativas propuestas por el contratista en el
  plan de seguridad y salud a que se refiere el
  artículo 7, previa justificación técnica
  debidamente motivada, siempre que ello no suponga
  disminución del importe total ni de los niveles
  de protección contenidos en el estudio. A estos
  efectos, el presupuesto del estudio de seguridad
  y salud deberá ir incorporado al presupuesto
  general de la obra como un capítulo más del
  mismo.
• No se incluirán en el presupuesto del estudio de
  seguridad y salud los costes exigidos por la
  correcta ejecución profesional de los trabajos,
  conforme a las normas reglamentarias en vigor y
  los criterios técnicos generalmente admitidos,
  emanados de Organismos especializados.
• El estudio de seguridad y salud a que se refieren
  los apartados anteriores deberá tener en cuenta,
  en su caso, cualquier tipo de actividad que se
  lleve a cabo en la obra, debiendo estar
  localizadas e identificadas las zonas en las que
  se presten trabajos incluidos en uno o varios de
  los apartados del anexo II, así como sus
  correspondientes medidas específicas.
• En todo caso, en el estudio de seguridad y salud
  se contemplarán también las previsiones y las
  informaciones útiles para efectuar en su día, en
  las debidas condiciones de seguridad y salud, los
  previsibles trabajos posteriores

21
Proyecto Fin de Carrera.Puertos y Costas
22
Proyecto Fin de Carrera.Puertos y Costas
23
Proyecto Fin de Carrera.Puertos y Costas
