Objectifs

1
Unité 10 Superordinateurs et microprocesseurs

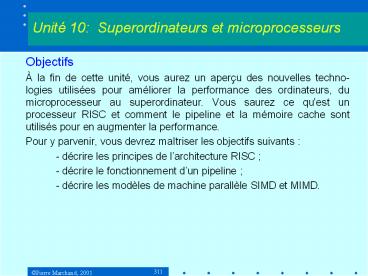

• Objectifs
• À la fin de cette unité, vous aurez un aperçu des
  nouvelles techno-logies utilisées pour améliorer
  la performance des ordinateurs, du
  microprocesseur au superordinateur. Vous saurez
  ce qu'est un processeur RISC et comment le
  pipeline et la mémoire cache sont utilisés pour
  en augmenter la performance.
• Pour y parvenir, vous devrez maîtriser les
  objectifs suivants
• - décrire les principes de larchitecture RISC
• - décrire le fonctionnement dun pipeline
• - décrire les modèles de machine parallèle SIMD
  et MIMD.

2
Unité 10 Superordinateurs et microprocesseurs

• 9.1 Introduction
• La performance des ordinateurs modernes couvre la
  gamme de celle des superordinateurs tels que le
  Cray à celle des micro-ordinateurs personnels à
  base de microprocesseurs.

Le plus puissant des Cray actuels, le Cray
T3E-1200, possède de 6 à 2048 proces-seurs,
jusquà 2 Go de mémoire centrale par proces-seur
(RAM statique!), et est capa-ble datteindre 2458
milliards dopérations de virgule flottante
(Gigaflops) à la seconde. La bande passante
mémoire est de lordre de 700 Go / s. Les
processeurs sont des Alpha 21164A de DEC.
3
Unité 10 Superordinateurs et microprocesseurs

• 9.1 Introduction
• Ces performances sont nécessaires dans des
  disciplines ayant des problèmes nécessitant
  dénormes quantités dopérations arithmétiques,
  par exemple
• la météorologie,
• la dynamique des fluides,
• laérodynamique,
• lanalyse des structures,
• la micro-électronique,
• la physique des particules,
• la chimie et la biologie moléculaire,
• les mathématiques appliquées,
• la simulation numérique de systèmes,

4
Unité 10 Superordinateurs et microprocesseurs

• 9.1 Introduction
• Le traitement dimages (en particulier, les
  images 3D),
• la reconnaissance des formes, etc.
• On résout ces problèmes dabord en augmentant la
  vitesse du proces-seur, puis en mettant plusieurs
  processeurs en parallèle.

5
Unité 10 Superordinateurs et microprocesseurs

• 9.1 Introduction
• 9.1.1 Accroissement de la puissance des
  ordinateurs
• Une des limites à la vitesse des processeurs est
  le temps de propagation des signaux.
• Distance parcourue Vitesse
• en 1 ns en km / s
• Lumière dans le vide 30 cm 300 000
• Signal électrique dans un 1 µm à 1 cm 1 à 100 000
• Semiconducteur
• On a donc intérêt à réduire les dimensions
  physiques des processeurs.

6
Unité 10 Superordinateurs et microprocesseurs

• 9.1 Introduction
• Une façon de contourner ce problème est
  dintroduire du parallélisme
• pipelines, unités dexécution multiples,
  processeurs auxiliaires spéciali-sés
  accélérateurs graphiques, transformée de Fourier
  rapide, etc.
• Dans le cas de problèmes numériques, les machines
  vectorielles savèrent souvent une bonne
  solution. Ces machines effectuent simultanément
  la même instruction sur des données différentes
  au moyen dUAL multiples.

7
Unité 10 Superordinateurs et microprocesseurs

• 9.1.2 Technologie et performance
• Loi dAmdahl
• On peut définir le speed-up comme le rapport
  entre les temps dexécution avant et après
  lamélioration apportée au matériel.
• Comme certains dispositifs ne sont pas
  nécessairement utilisés à chaque instruction du
  programme, le gain obtenu par une performance
  accrue, sur une partie de programme, diminue au
  fur et à mesure quon ajoute des améliorations.
• Par exemple, un additionneur dix fois plus rapide
  ne produira pas un speed-up de 10 et une machine
  avec 1000 processeurs nexécutera pas chaque
  travail 1000 fois plus vite.

8
Unité 10 Superordinateurs et microprocesseurs

• 9.1.2 Technologie et performance
• Loi dAmdahl
• Le temps dexécution après une amélioration dun
  aspect dune machine est donné par
• Exemple Supposons que le temps dexécution dun
  certain programme soit 100 sec et que les
  multiplications représentent 80 sec de ce temps.
  Quel sera le temps dexécution après avoir
  apporté une amélioration de 5 dans la vitesse de
  multiplication ?
• Donc une amélioration globale de 2,77 seulement.

9
Unité 10 Superordinateurs et microprocesseurs

• 9.1.2 Technologie et performance
• Loi dAmdahl
• On ne peut donc pas sattendre à ce quune
  amélioration dun aspect dune machine apporte
  une amélioration proportionnelle au facteur
  damélioration.
• Unités de traitement
• Les technologies ULSI (Ultra Large Scale
  Integration) et WSI (Wafer Scale Integration),
• les fréquences dhorloge 1 GHz,
• la technologie RISC,
• permettent aujourdhui datteindre un cycle
  machine inférieur à 1 ns, donc plus de 1000 MIPS.

10
Unité 10 Superordinateurs et microprocesseurs

• Mémoires
• La capacité des DRAM augmente dun facteur 4 tous
  les 3 ans.
• La capacité des disques durs double tous les
  trois ans. Avec les nouvelles têtes
  magnéto-résistives qui survolent la surface du
  disque à 0,01 microns, on sattend à ce que
  laugmentation annuelle de la densité passe de 30
  à 60.
• Communications
• Communications par câble, par satellite, etc.
  Transmission par fibre optique. Communications
  par infra-rouge.
• Parallélisme à tous les niveaux.
• Parallélisme des actions et des opérations à tous
  les niveaux de traitement, de stockage et de
  transmission des opérations.

11
Unité 10 Superordinateurs et microprocesseurs

• 9.1.3 Évaluation de la performance
• Lévaluation de la performance de traitement dun
  ordinateur nest pas simple.
• Pour le processeur lui-même, on utilise comme
  unité de mesure les MIPS (Millions of Intructions
  Per Second) ou les MFLOPS (Millions of
  FLoating-point Operations Per Second).
• Toutefois, ces unités de performance sont des
  indicateurs peu fiables car leur valeur varie
  selon larchitecture du processeur (RISC ou CISC)
  et son jeu dinstructions.
• De la même façon, les MFLOPS peuvent induire en
  erreur. Par exemple, la division prend plus de
  temps que laddition mais les deux sont
  considérées de la même façon dans le calcul de la
  performance.

12
Unité 10 Superordinateurs et microprocesseurs

• 9.1.3 Évaluation de la performance
• Lévaluation de la performance fait intervenir
  plusieurs facteurs la vitesse du traitement
  proprement dit, la réponse des différents étages
  de la mémoire (caches), et la vitesse des entrées
  / sorties. Des programmes de test, appelés
  benchmarks, permettent dévaluer les performances
  des ordinateurs, mais peu dentre eux sont
  réellement utilisés de façon standard étant donné
  la difficulté de couvrir avec quelques tests une
  vaste gamme darchitectures, de machines et de
  problèmes à traiter.
• Un certain nombre de constructeurs se sont
  groupés pour former un groupe appelé SPEC (System
  Performance Evaluation Cooperative) qui a pour
  but de définir des mesures standards communes.
  SPEC a défini une dizaine de programmes de test.
  On les exécute sur une machine à évaluer, puis on
  compare le temps dexécution avec un temps de
  référence.

13
Unité 10 Superordinateurs et microprocesseurs

• 9.1.3 Évaluation de la performance
• On calcule un SPECratio pour chaque programme et
  on fait la moyenne de tous les programmes du test
  pour obtenir la valeur finale en SPECmarks. Il y
  a deux classements. Les SPECint, pour mesurer la
  performance lors de calculs sur des entiers, et
  les SPECfp pour mesurer la performance en virgule
  flottante. La dernière mise à jour de ces tests
  remonte à 1995, de sorte quon parle présentement
  de SPECint95 et de SPECfp95.
• Il existe beaucoup dautres benchmarks, par
  exemple, les Dhrystones, les Whetstones, les
  tests Linpack et les Livermore Loops.
• On évalue avec ces tests que la croissance de la
  performance des microprocesseurs est de 40 par
  an.

14
Unité 10 Superordinateurs et microprocesseurs

• 9.1.3 Évaluation de la performance
• Par exemple, un Pentium III à 733 MHz obtient
  35,7 SPECint95 et 28,1 SPECfp95, tandis quun
  PowerPC 7400 (G4) à 450 MHz obtient 21,4
  SPECint95 et 20,4 SPECfp95. Si on normalise à la
  fréquence de lhorloge, on peut comparer les deux
  processeurs et observer que le Pentium III est
  légèrement plus rapide pour les entiers, mais
  moins rapide pour la virgule flottante.

15
Unité 10 Superordinateurs et microprocesseurs

• 9.1.3 Évaluation de la performance
• La technologie actuelle fait des gains de 30 à 40
  par année, mais on approche de plus en plus des
  limites physiques, et les investissements
  nécessaires pour progresser deviennent de plus en
  plus prohibi-tifs.
• Progression estimée de la largeur du trait et de
  la capacité de mémoire correspondante
• Année 1996 1999 2002 2005 2008
• Largeur trait en µm 0,35 0,25 0,18 0,13 0,1
• Capacité puce 64 256 1024 4096 16392
• DRAM en Mbits

16
Unité 10 Superordinateurs et microprocesseurs

• 9.1.3 Évaluation de la performance
• On se rend donc compte quon a exploité les
  progrès  faciles et que les prochains seront
  plus ardus.
• Cest sans doute du côté de larchitecture quon
  pourra gagner des facteurs 100 ou 1000 sur les
  performances actuelles.
• On peut construire aujourdhui des machines
  parallèles perfor-mantes et fiables.
  Malheureusement, le logiciel avance beaucoup
  moins rapidement que le matériel et on sait mal
  exploiter ce parallélisme.
• On remarque toutefois quon a de plus tendance à
  construire des superordinateurs à partir dun
  grand nombre de microprocesseurs standards.

17
Unité 10 Superordinateurs et microprocesseurs

• 9.2 Superordinateurs
• Le premier superordinateur fut le Cray-1,
  monoprocesseur de 10 MIPS et 160 MFLOP) réalisé
  en 1976 par Seymour Cray (un Pentium III à 500
  MHz fait environ 500 Mflops).
• Dans les années 80, on retrouve le Cray-XMP et le
  Cray-2 avec de 1 à 4 processeurs de 450 Mflops
  chacun. Par la suite, le Cray-YMP et le Cray-3
  font leur apparition, ainsi que la série SX de
  NEC, et dautres machines par Hitachi, Fujitsu,
  IBM et bien dautres. Toutes possédent de
  nombreux processeurs.
• Le projet ASCI (Advanced Super Computing
  Initiative) dIntel a amené en 1996 la
  construction dune machine parallèle contenant
  plus de 7000 Pentium Pro interconnectés. Elle a
  atteint 1 Tflops (1012 opérations de virgule
  flottante par sec).

18
Unité 10 Superordinateurs et microprocesseurs

• 9.2 Superordinateurs
• Un autre exemple est le Cray-T3D, qui avait entre
  32 et 2 048 processeurs Alpha 21064 de DEC, qui
  étaient des microprocesseurs RISC de 64 bits avec
  une fréquence dhorloge de 200 MHz.
• La mémoire vive totale était de 0,5 à 128 Go et
  la performance de 4,8 à 307 Gflops.

19
Unité 10 Superordinateurs et microprocesseurs

• 9.2 Superordinateurs
• 9.2.1 Architecture des superordinateurs
• Les superordinateurs SIMD (Single Instruction
  stream Multiple Data streams) opérent sur des
  vecteurs de données. Ces machines possèdent un
  mélange dinstructions SISD (Single Instruction
  stream Single Data stream) et dinstructions
  SIMD. Les instructions SISD, exécutées par un
  processeur scalaire, effectuent les opérations
  séquentielles telles que les branchements et les
  calculs dadresses. Les instructions SIMD sont
  envoyées à toutes les unités dexécution
  possédant chacune de la mémoire et son propre jeu
  de registres.
• Le SIMD fonctionne à son meilleur quand il a
  affaire à des tableaux dans des boucles for. Il
  doit donc y avoir parallélisme au niveau des
  données.

20
Unité 10 Superordinateurs et microprocesseurs

• 9.2 Superordinateurs
• 9.2.1 Architecture des superordinateurs
• Une architecture voisine du SIMD est la machine
  vectorielle. Elle a des instructions de haut
  niveau qui sappliquent à des tableaux linéaires
  de nombres ou vecteurs. Les machines SIMD ont
  aussi de telles instructions. La différence est
  que le processeur vectoriel utilise des unités
  fonctionnelles pipelinées qui opèrent sur
  quelques éléments dun vecteur, tandis que le
  SIMD agit sur tous les éléments à la fois.
• Le Cray-J90 et le Cray-T90 sont des machines
  vectorielles, tandis que le Cray-T3D est une
  machine SIMD.

21
Unité 10 Superordinateurs et microprocesseurs

• 9.2 Superordinateurs
• 9.2.1 Architecture des superordinateurs
• Les avantages du traitement vectoriel sur le
  modèle traditionnel SISD sont les suivants
• 1. Chaque résultat est indépendant des résultats
  précédents, ce qui permet de longs pipelines et
  des fréquences dhorloge élevées.
• 2. Une instruction vectorielle effectue beaucoup
  de travail, ce qui implique moins dinstructions
  en général et moins de branchements, donc moins
  de branchements mal prédits.
• 3. Les instructions vectorielles accèdent à la
  mémoire par blocs, ce qui permet détaler la
  latence de la mémoire sur plusieurs éléments.
• 4. Les instructions vectorielles accèdent à la
  mémoire selon des patrons connus, ce qui permet à
  des blocs de mémoire multiples de fournir des
  opérandes.

22
Unité 10 Superordinateurs et microprocesseurs

• 9.2 Superordinateurs
• 9.2.1 Architecture des superordinateurs
• Machines MIMD (Multiple Instruction Multiple Data
  streams).
• Cest larchitecture parallèle la plus générale,
  dans laquelle les proces-seurs sont affectés à
  des tâches au fur et à mesure des besoins. Cest
  aussi celle qui présente le plus de problèmes
  théoriques au plan du logiciel.
• Un exemple est le Cosmic cube, à base
  dhypercubes (16 processeurs interreliés),
  construit à Caltech en 1985.
• Un autre est la Thinking Machine CM-2 de 1987,
  qui pouvait avoir jusquà 65 536 processeurs de 1
  bit avec une horloge de 7 MHz, et 2048
  processeurs de virgule flottante.
• Aujourdhui, on ne trouve larchitecture MIMD que
  sous forme de grappes dordinateurs, comme la IBM
  RS/6000 SP2 avec 256 processeurs.

23
Unité 10 Superordinateurs et microprocesseurs

• 9.4 Parallélisme

Machines parallèles
Machines scalaires
SIMD
MIMD
SISD
Mémoire partagée (Multiprocesseur)
Mémoire distribuée (Multicomputer)
24
Unité 10 Superordinateurs et microprocesseurs

• 9.4 Parallélisme

DS
PE1
LM1
IS
DS
CU
MU
PU
DS
PE2
LM2
SISD

IS
CU


DS
Légende CU Control Unit IS Instruction
Stream DS Data Stream PU Processing Unit MU
Memory Unit PE Processing Element LM Local
Memory
PEn
LMn
SIMD
25
Unité 10 Superordinateurs et microprocesseurs

• 9.4 Parallélisme

IS
DS
IS
DS
Réseau dinterconnexion
PE1
CU1
PE1
CU1
LM1
DS
Mémoire partagée
IS
DS
IS
PE2
CU2
PE2
LM2
CU2






DS
IS
DS
IS
CUn
PEn
CUn
PEn
LMn
MIMD à mémoire partagée (Multiprocessor)
MIMD à mémoire distribuée (Multicomputer)
26
Unité 10 Superordinateurs et microprocesseurs

• 9.2 Superordinateurs
• 9.2.2 Évolution de larchitecture du CPU
• Pipelines
• Le pipelining consiste à segmenter une opération
  complexe en une séquence d actions plus simples.
  Chaque action simple est réalisée par un
  dispositif particulier. Tous les dispositifs
  peuvent fonctionner simultanément.
• On peut segmenter lexécution dune instruction
  comme suit
• Chargement de linstruction (instruction fetch
  IF)
• Décodage de linstruction (D)
• Chargement des opérandes (operand fetch OF)
• Exécution (E)
• Écriture du résultat (W)

27
Unité 10 Superordinateurs et microprocesseurs

• 9.2 Superordinateurs
• 9.2.2 Évolution de larchitecture du CPU
• Pipelines
• Sans pipeline
• Avec pipeline

Instruction 1
Instruction 2
IF1
D1
OF1
E1
W1
IF2
D2
OF2
E2
W2
Instruction 1
IF1
D1
OF1
E1
W1
IF2
D2
OF2
E2
W2
Instruction 2
IF3
D3
OF3
E3
W3
Instruction 3
IF4
D4
OF4
E4
W4
Instruction 4
IF5
D5
OF5
E5
W5
Instruction 5
temps
28
Unité 10 Superordinateurs et microprocesseurs

• 9.2 Superordinateurs
• 9.2.2 Évolution de larchitecture du CPU
• Pipelines
• Problème des branchements
• Supposons que linstruction 1 soit un branchement
  conditionnel vers linstruction n.

Temps perdu
IF1
D1
OF1
E1
W1
IF2
D2
OF2
E2
IF3
D3
OF3
IF4
D4
IF5
IFn
Dn
OFn
En
Wn
IFn1
Dn1
OFn1
En1
Wn1
temps
29
Unité 10 Superordinateurs et microprocesseurs

• 9.2 Superordinateurs
• 9.2.2 Évolution de larchitecture du CPU
• Pipelines
• Avec un pipeline à 5 étages, on a donc accéléré
  le fonctionnement par un facteur 5!

30
Unité 10 Superordinateurs et microprocesseurs

• 9.2 Superordinateurs
• 9.2.2 Évolution de larchitecture du CPU
• Processeurs RISC
• Lidée de larchitecture RISC (Reduced
  Instruction Set Computer) est de navoir quun
  petit nombre dinstructions simples, qui peuvent
  être exécutées très rapidement (1 cycle machine).
• Cette approche contraste avec les machines CISC
  (Complex Instruction Set Computer) où le jeu
  dinstructions est riche et les instructions
  complexes afin de simplifier la tâche du
  compilateur.
• Le concept RISC était présent dans les premières
  machines, et Cray ladopta pour la conception des
  CDC 6000 et 7000. Il a été mis de côté par
  linvasion des machines CISC, mais a repris
  lavantage au début des années 80, avec lIBM
  801, le RISC-1 de Berkeley et les machines MIPS
  de Stanford.

31
Unité 10 Superordinateurs et microprocesseurs

• 9.6 RISC, CISC et architectures superscalaires
• 9.6.1 RISC
• Ce concept est revenu à la mode après quon ait
  eu constaté que dans 80 des cas, un processeur
  nutilise que 20 de son jeu dinstructions.
• Principales caractéristiques
• Exécution des instructions en un cycle machine
• Format unique des instructions (généralement 32
  bits)
• Utilisation intensive des registres
  (minimisation des accès mémoire)
• Peu de modes dadressage
• Architecture load / store
• Séquenceur câblé
• Pipeline et architecture superscalaire

32
Unité 10 Superordinateurs et microprocesseurs

• 9.6 RISC, CISC et architectures superscalaires
• 9.6.4 Exemples de microprocesseurs RISC
• RISC-1, Berkeley, 1980 31 instructions, 138
  registres et un seul mode dadressage (basé).
• RISC-II, 1984, 41 000 transistors.
• Principaux fabricants
• MIPS, achetée par SGI
• SUN
• DEC
• IBM
• IBM-Motorola-Apple
• Hewlett-Packard
• Intel

33
Unité 10 Superordinateurs et microprocesseurs

• 9.2 Superordinateurs
• 9.2.2 Évolution de larchitecture du CPU
• Processeurs superscalaires
• Dans un processeur ayant plusieurs unités
  dexécution, on peut avoir plusieurs pipelines
  fonctionnant en parallèle. On donne le nom
  superscalaire à un processeur capables démettre
  ainsi plus dune instruction par cycle machine (2
  à 5).
• Exemples le PowerPC dIBM/Motorola/Apple, le
  R10000 de SGI, lUltraSparc de SUN, le PA 8000 de
  HP, le Pentium III dIntel, le Alpha 21364 de
  DEC, le RS 6000 dIBM, et bientôt lItanium
  dIntel, etc.
• Tous sont des processeurs RISC à lexception du
  Pentium (du moins vu de lextérieur).

34
Unité 10 Superordinateurs et microprocesseurs

• 9.2 Superordinateurs
• 9.2.2 Évolution de larchitecture du CPU
• Approche VLIW
• Lapproche VLIW (Very Long Instruction Word)
  consiste à placer dans un mot de taille assez
  grande (gt 100 bits) plusieurs instructions prêtes
  à être exécutées en parallèle par des unités
  fonctionnelles multiples indépendantes. Un
  exemple de proces-seur de ce type est le i860
  dIntel (mots de 128 bits)
• Le parallélisme est ici géré par le compilateur
  et non par le processeur.
• On trouvera une extrapolation de ce concept dans
  le Itanium dIntel, qui utilise la technologie
  EPIC (Explicitly Parallel Instruction Computer).
  Des mots de 128 bits contiennent 3 instructions
  de 40 bits des prédicats indiquant lesquelles
  peuvent être exécutées en parallèle.

35
Unité 10 Superordinateurs et microprocesseurs

• 9.5 Microprocesseurs
• 9.5.1 Microprocesseur et micro-ordinateur
• Microprocesseur circuit intégré réalisant une
  unité de traitement complète
• Micro-ordinateur microprocesseur mémoire
  entrées / sorties périphériques
• 9.5.2 Évolution des microprocesseurs
• 1971 Intel 4004, 4 bits
• 1972 Intel 4008, 8 bits
• 1975 Intel 8008 Motorola M6800, 8 bit
• 1978 Intel 8088 et 8086, 8 / 16 bits
• 1979 Motorola MC68000, 16 bits
• 1982 Motorola MC68010, 32 bits

36
Unité 10 Superordinateurs et microprocesseurs

• 9.5 Microprocesseurs
• 9.5.2 Évolution des microprocesseurs
• 1984 Motorola MC68020, 32 bits
• 1985 Intel 80386
• 1987 Motorola MC68030, 32 bits mémoire
  virtuelle
• 1989 Intel 80486
• 1990 Motorola MC68040, 32 bits coprocesseur
• 1993 Intel Pentium
• 1995 Intel Pentium Pro, 32 bits cache L2
• 1996 Intel Pentium MMX
• 1997 Intel Pentium II, 32 bits cache L2
• 1999 Intel Pentium III, ajout du SIMD

37
Unité 10 Superordinateurs et microprocesseurs

• 9.6 RISC, CISC et architectures superscalaires
• 9.6.5 Importance du logiciel
• Optimisation du code par les compilateurs
• Allocation optimale des registres pour
  minimiser les accès à la mémoire
• Élimination des redondances
• Optimisation des boucles
• Remplacement dopérations lentes par des
  opérations rapides
• Optimisation des pipelines

38
Unité 10 Superordinateurs et microprocesseurs

• 9.8 Nouvelles architectures
• 9.8.4 Exemple darchitecture RISC superscalaire
  le PowerPC 7400 (G4) dIBM-Motorola-Apple
• Horloge 400 MHz, 450 MHz, 500 MHz
• Instructions par horloge 3 (2branch)
• Cache L1 32 Ko inst
• 32 Ko data
• Cache L2 512 Ko, 1 Mo, ou 2 Mo
• Transistors 6,5 million
• SPECint95 21,4 _at_ 450 MHz
• SPECfp95 20,4 _at_ 450 MHz
• MIPS 825 MIPS _at_ 450 MHz
• Unités dexécution Integer (2)
• Virgule flottante
• Vecteur
• Branchement
• Load / Store

39
Unité 10 Superordinateurs et microprocesseurs

• 9.8 Nouvelles architectures
• 9.8.4 Exemple darchitecture RISC superscalaire
  le PowerPC 7400 (G4) dIBM-Motorola-Apple
• Registres 32 registres dentiers de 32 bits
• 32 registres de virgule flottante de 64 bits
• 32 registres de vecteurs de 128 bits.

40
Unité 10 Superordinateurs et microprocesseurs

• 9.8 Nouvelles architectures
• PowerPC 7400

Unité de branchement
Unité de complétion
Unité de dispatch
Unité dentiers Registres dentiers
Unité de VF Registres de VF
Unité vectorielle Registres de vecteurs
Unité load / store
I MMU
D MMU
Cache de données
Cache dinstructions
Tags L2
Unité dinterface de bus
Port de cache L2 de 64 bits
Adresses 32 bits
Données 64 bits
FSRAM
Bus 60xMPS
41
Unité 10 Superordinateurs et microprocesseurs

• 9.8 Nouvelles architectures
• 9.8.5 Exemple de compromis RISC-CISC-superscalaire
  le Pentium III
• Horloge 450 à 733 MHz
• Instructions par horloge 3
• Cache L1 16 Ko inst
• 16 Ko data
• Cache L2 256K avec ECC ou 512 Ko
• SPECint95 35,7 _at_ 733 MHz
• SPECfp95 28,1 _at_ 733 MHz
• Unités dexécution Integer (2)
• Virgule flottante
• MMX
• Registres 8 registres dentiers de 32 bits
• 8 registres de SIMD/MMX/virgule flottante de
  128/80/64 bits

42
Unité 10 Superordinateurs et microprocesseurs

• 9.8 Nouvelles architectures
• 9.8.5 Exemple de compromis RISC-CISC-superscalaire
  le Pentium III

Bus
système
Cache
L2
Bus de cache
Unité

d'interface
de bus
Cache
d'ins-
Cache de
données

L1
tructions

L1
Fetch
Load
Store
Unité
de
Unité
de
Unité
de sortie
Registres
de
recherche et
dispatch
des instructions
l'architecture
décodage
des
et
exécution
complétées
Intel
instructions
Pool
d'ins-
tructions
43
Unité 10 Superordinateurs et microprocesseurs

• 9.8 Nouvelles architectures
• 9.8.6 Le Itanium dIntel.
• Horloge ?
• Transistors 15 M
• Unités dexécution 4 unités dentier 4
  unités MMX
• 2 unités de virgule flottante
• 2 unités Load / Store
• Registres 128 registres dentiers (64 bits)
• 128 registres de virgule flottante (82 bits)
• 128 registres dapplication (64 bits)
• 64 registres de prédicats
• Trois niveaux de cache, L1, L2 et L3
• Pipeline de 10 stages
• ALAT (Advanced Load Address Table) de 32 entrées

44
Unité 10 Superordinateurs et microprocesseurs

• 9.8 Nouvelles architectures
• 9.8.6 Le Itanium dIntel.

Cache
d'instructions

L1
ITLB
et
moteur
fetch /
prefetch
Décodage et contrôle IA-32
Prédiction des branchements
File
d'ins-
tructions
B
B
B
M
M
I
I
F
F
Register stack engine / remapping
Registres
de
Cache L2
Cache L3
branchement
Scoreboard
et de
prédicat
128
registres

d'entiers
128
registres
de
VF
Unités
Unités de branchement
Cache
d'entiers
de
Unités
et
MM
données
de
L1 et
virgule
DTLB
flottante
Contrôleur
de bus
