La recherche de l

1

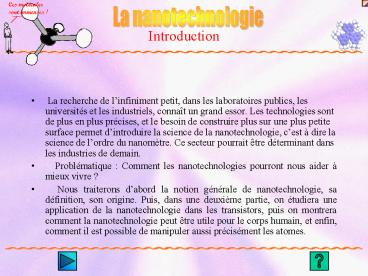

Introduction
La nanotechnologie

• La recherche de linfiniment petit, dans les
  laboratoires publics, les universités et les
  industriels, connaît un grand essor. Les
  technologies sont de plus en plus précises, et le
  besoin de construire plus sur une plus petite
  surface permet dintroduire la science de la
  nanotechnologie, cest à dire la science de
  lordre du nanomètre. Ce secteur pourrait être
  déterminant dans les industries de demain.
• Problématique Comment les nanotechnologies
  pourront nous aider à mieux vivre ?
• Nous traiterons dabord la notion générale
  de nanotechnologie, sa définition, son origine.
  Puis, dans une deuxième partie, on étudiera une
  application de la nanotechnologie dans les
  transistors, puis on montrera comment la
  nanotechnologie peut être utile pour le corps
  humain, et enfin, comment il est possible de
  manipuler aussi précisément les atomes.

2
Sommaire
Retour au sommaire
Introduction à la nanotechnologie
Les nano-transistors
La nanotechnologie
La manipulation des atomes
Les bio puces
Quelques autres applications à la nanotechnologie
Q
C
Conclusion
3
Introduction à la nanotechnologie

• Dans cette partie nous allons expliquer ce
  quest la nanotechnologie en général, tout en
  comparant un objet de la taille du nanomètre, à
  dautres échelles de dimension. Nous verrons
  aussi qui fût lun des pionniers, ou du moins
  lune des figures que lon peut associer aux
  nanotechnologies.

4
Introduction à la nanotechnologie

• Quest ce que la nanotechnologie ?
• La nanotechnologie la naissance dune idée

5
Définition générale
Quest ce que la nanotechnologie ?

• Le préfixe nano- désigne la mesure du
  milliardième de millimètre, que lon peut
  comparer au diamètre dun cheveux divisé par 100
  000.
• La nanotechnologie désigne donc lensemble
  des théories, techniques et mécanismes qui visent
  à produire et manipuler des objets de lordre du
  nanomètre. Cette taille est aussi comparable à
  celle des atomes.
• On distingue deux méthodes générales pour la
  construction dobjets nanofacturés
• Le top-down On part du haut et on va vers
  le bas. Cest la miniaturisation le système est
  déjà construit, mais on essaie dutiliser des
  matériaux plus efficaces. On utilisera par
  exemple des supraconducteurs pour construire des
  nanotransistors, en limitant la surchauffe due à
  leffet joule. Mais pour lindustrie, aux
  alentours de 10 nm, les techniques deviennent
  trop coûteuses. On arrive à la limite. Mais cela
  ne suffit pas, il faut faire plus petit.
• Lapproche bottom-up de bas en haut, on
  part des atomes pour construire des systèmes plus
  complexes, de taille supérieure. On peut
  construire par assemblage, à laide du microscope
  par effet tunnel, ou par auto-assemblage.
• Il existe une infinité de domaines dans
  lesquelles la nanotechnologie est applicable. On
  étudiera en particulier les biopuces et les
  nanotransistors.

6
Un ordre de grandeur
Cliquez sur limage pour lanimation
flash Appuyez sur échap pour réduire la fenêtre
7
Un ordre de grandeur

• Les objets nanofacturés simples, tel que les
  nanotubes de carbone sont 1 000 000 fois plus
  fins quun cheveux.
• Des machines plus petites qu'un grain de
  poussière ont déjà été construites. Imaginez que
  le grain de poussière soit une pièce d'un
  appartement standard la machine
  microtechnologique est grosse comme une orange.
  Cependant, pour les scientifiques et les
  ingénieurs c'est encore beaucoup trop grand!

8
Richard Feynman. Un discours visionnaire
Nanotechnologie la naissance d'une idée

•  Pourquoi ne pourrait-on pas écrire la totalité
  de lEncyclopaedia Britannica sur la tête dune
  épingle ?
•  Les principes de la physique, pour autant que
  nous puissions en juger, ne s'opposent pas à la
  possibilité de manipuler des choses atome par
  atome .
• Richard Feynman
• Le signal de départ dans la course de la
  miniaturisation extrême est donné en 1959 par
  Richard Feynman, prix Nobel américain de
  physique. En effet, il sest demandé jusquoù
  pouvait aller la miniaturisation et ce contrôle
  de la matière. Lors dune conférence donnée au
  California Institute of Technologyn ( CalTech ),
  en 1959, Feynman envisageait la possibilité de
  faire tenir tout le contenu de l'encyclopédie
  Britannica sur la tête d'une épingle et de
  réorganiser la matière atome par atome.
• Les moyens de miniaturisation nexistaient
  pas encore. Richard Feynman établit les bases de
  ce qui allait devenir 20 ans plus tard la
  nanotechnologie moléculaire.

9
Toute lencyclopédie britannica tient sur ce
composant constitué de milliard de perforation

10
Conclusion

• La nanotechnologie est donc la science de
  linfiniment petit. En imaginant de construire
  des objets dont la taille avoisine celle dune
  molécule, il apparaît possible de réduire de
  façon considérable la taille de nos appareils
  actuels. Peut-on considérer que cela peut nous
  aider à mieux vivre ? Dans une certaine mesure,
  oui. Car on pourra par exemple utiliser la
  nanotechnologie pour effectuer des analyses du
  corps humain de lintérieur, en construisant par
  exemple des nano capteurs. On pourra aussi, par
  exemple, construire des ordinateurs beaucoup
  performants, comprenant en effet beaucoup plus de
  composants.
• Dans cet ordre, on étudiera le cas des
  nano-transistors, et ensuite, lutilisation des
  biopuces.

11
Les nano-transistors

• Les transistors se trouvent partout
  ordinateurs, téléphone portable, baladeurs cd et
  sont maintenant des composants essentiels en
  électronique. Nos besoins en nombre de transistor
  augmentent chaque mois. Aussi, est-ce que la
  nanotechnologie permettra un véritable essor des
  transistors, par la création en chaîne de
  nano-transistors ?
• Nous étudierons dans cette partie lorigine
  des nano-transistors, et leur application, puis
  nous mettrons en avant les possibilités
  quoffrent ces nano-transistors, mais aussi les
  problèmes liés à leur miniaturisation.

12
Les nano-transistors

• Lorigine des transistors
• Les nano transistors
• Les limites de la miniaturisation

13
Lorigine des transistors

• Le transistor a été inventé en 1948 par les
  Américains BARDEEN, SHOCKLEY et BRATTAIN. Moins
  encombrant et consommant peu dénergie, il
  remplace les lampes triodes.
• Les transistors sont des composants
  électroniques formés de semi-conducteurs, et
  utilisés comme amplificateurs ou interrupteurs
  dun signal électrique ( en utilisant le code
  binaire  1 ou 0). Quand un transistor est dans
  l'état bloqué, il empêche le courant de passer
  mais lorsqu'on y applique une faible tension, il
  le laisse passer.
• Le premier microprocesseur dIntel, le 4400,
  conçu en 1971 comportait 2300 transistors sur une
  surface de silicium de 13.4 mm². Un Pentium 4 en
  contient aujourd'hui 55 millions sur 146 mm².
• Les transistors sont mieux connus sous le
  nom de chevaux de trait de l'industrie
  informatique. Ensemble, des millions de
  transistors tenant sur une seule puce de silicium
  peuvent aider à exécuter des fonctions logiques
  ou enregistrer des informations.

14
Les nano-transistors

• Dans notre quotidien les transistors se
  trouvent partout  ordinateurs, téléphones
  portables, audiovisuel numérique fixe et
  portable, électronique dans lautomobile,
  baladeurs CD et MP3
• Un transistor a de nos jours une taille de
  130 nm. La course à linfiniment petit continue
  et les problèmes sont presque toujours
  contournés.
• Si on comptait le nombre de transistors par
  personnes, on en aurait environ 500 millions
  aujourdhui, alors quen 1995, on pouvait en
  avoir seulement 100 millions. Selon certaines
  estimations on en transportera plus dun milliard
  dici 2008 !
• Le coût du transistor diminue de 42 par
  an  le nombre de transistors par puce
  électronique a donc été multiplié par deux tous
  les deux ans (c'est la loi de Moore ) . Cela
  commence à changer  en effet, même avec la
  progression de la nanotechnologie, les composants
  qui utilisent du silicium sont limités en taille
  à un peu moins de 50 nm. Dautres recherches
  consistent donc à trouver des transistors qui
  utilisent une voie différente de lélectronique.
• Demain, cest à dire dans une dizaine
  dannée, on pourra stocker sur une puce de
  silicium de 2/2 cm, léquivalent des informations
  qui sont dans la bibliothèque nationale François
  Mitterrand.

15

• Un nano-transistor peut s'enclencher avec un
  seul électron, et convient aux ordinateurs
  moléculaires. En effet un simple électron permet
  de faire la différence entre "marche", et "arrêt.
• Bien que les chercheurs fabriquent des micro
  puces de plus en plus petites, l'idée de créer un
  "transistor à électron unique" (ou SET) semble
  intéressante. Ils occuperont moins de place que
  les transistors en silicium dans tous les
  appareils électroniques.
• Le principal avantage du SET est
  lutilisation dun unique électron, au contraire
  des transistors conventionnels qui ont besoin de
  millions délectrons pour la même fonction.
• Un autre avantage est la production bien
  moindre de chaleur, principal défaut des puces
  électroniques actuelles  une trop forte
  température entraînerait une fusion des matériaux
  utilisés.
• Le fonctionnement dun SET peut être comparé
  à un pont à sens unique laissant passer un
  électron à la fois, selon la tension appliquée.
  Avant cette découverte, les SET fonctionnaient
  seulement à basse température, car la chaleur
  favorise le passage des électrons. Or, si on
  utilise un appareil assez petit, les fluctuations
  importent peu.

16

• Image virtuelle d'un SET (en bleu atome de
  cobalt, en noir atomes de carbone du nanotube
  de carbone, en rouge atome de soufre servant à
  relier or et carbone, en doré atomes d'or des
  deux électrodes).

17
Les limites de la miniaturisation

• Au niveau des SET les chercheurs ont encore
  des difficultés pour créer des versions
  moléculaires de puces en silicium, le défi
  principal étant la réduction des coûts de
  fabrication des appareils afin daméliorer leur
  rentabilité.
• D'autres chercheurs ont l'imagination de
  créer des transistors "vivants", utilisant des
  enzymes spécifiques pour modifier une séquence
  génétique correspondante par exemple à 0 en une
  séquence génétique différente représentant 1. Ils
  pourraient agir en même temps sur un grand nombre
  de molécules. Bien que cette idée utilisant l'ADN
  soit intéressant, sa lenteur est très
  contraignante comparée à un transistor classique.

sourceScience et vie)
18
Les bio-puces

• LADN (acide désoxyribonucléique) est en
  lui-même un précieux objet détude. Premièrement,
  de par sa complexité, puis naturellement de ses
  régions inexplorées. Tout part de la conception
  des brins de la double hélice d'ADN qui a la
  particularité de reformer spontanément la double
  hélice face au brin complémentaire. Les quatre
  molécules de base de l'ADN ont en effet la
  particularité de s'unir deux à deux, l'adénine
  avec la thymine, la cytosine avec la guanine.
• On pourrait dès lors, sinspirer de ces
  principes, les exploiter de manière artificielle,
  pour palier, par exemple, les problèmes liés à
  certaines mutations génétiques.
• Nous étudierons lintérêt et la méthode de
  fabrication de bio-puces, puis quelques-unes de
  leurs applications possibles.

19
Les bio-puces

• La bio-puce
• Ses applications

20
Son intérêt actuel
La bio-puce

• Pour améliorer la compréhension de lADN,
  les biologistes sassocient aux électroniciens
  pour exploiter les puces de silicium.
  Actuellement une société nommée  Agilent  a
  réussi à concilier la biologie à lélectronique.
  Leur produit, affimetrix est en fait un
  laboratoire sur puce.
• Désormais un séquençage par hybridation
  seffectue rigoureusement. En effet le séquençage
  par bio puce est plus précis que le séquençage
  habituel (enzymatique). Aussi réduit-elle le coût
  et la durée dexécution. Aujourdhui, à laide de
  la bio puce, on est capable de mettre en
  évidence des gènes inconnus du tissu cérébral
  dun enfant, associés à des pathologies
  intestinales ou autres
• En dautres termes, elles permettent de
  mesurer et de visualiser très rapidement les
  différences d'expression entre les gènes et ceci
  à l'échelle d'un génome complet.

21
Lélaboration de la bio-puce

• La bio puce est dabord constituée dun
  support  lame microscopique sur laquelle on a
  déposé de la polylysine qui assure la fixation de
  lADN du patient. La préparation de la lame est
  achevée en bloquant la polylysine n'ayant pas
  encore accroché d'ADN de façon à éviter que la
  cible ne puisse s'y fixer.
• Juste avant lhybridation on doit changer la
  forme de lADN pour quil soit sous la forme dun
  brin simple sur la puce, afin quil puisse
  sassembler avec le brin complémentaire de lADN
  synthétique ou sonde.

22
exemple

• Pour mieux comprendre son fonctionnement on
  étudiera les gènes dune levure de boulanger par
  exemple. Le séquençage seffectue en plusieurs
  étapes
• La préparation de la cible seffectuera,
  pour lexemple choisi de la façon suivante
• Sur deux cultures de cette levure on prélève les
  ARN. Les ARN messagers sont ensuite transformés
  en ADN par transcription inverse. Pour
  différencier les gènes des différentes cultures
  on marque lADN de la première culture par un
  fluorochrome bleu, tandis que celui de la seconde
  culture est lui marqué en vert.
• Lhybridation
• Les différents ADN marqués sont assemblés puis
  déposés sur lADN synthétique ou sonde. La puce
  est alors incubée une nuit à 60 degrés. A cette
  température, un brin dADN qui rencontre son
  complémentaire sapparie pour donner un ADN avec
  deux brins. Ainsi les ADN fluorescents vont
  hybrider avec les fragments de gènes déposés.

23

• La lecture et analyse
• Chaque emplacement est d'abord lu puis
  analysé. Un laser est alors utilisé. En effet
  chaque spot excité par celui-ci émet une
  fluorescence. Cette fluorescence est ensuite
  analysée par plusieurs machines.
• On obtient alors deux images (pour chacune
  des deux cultures) dont le niveau de gris
  représente l'intensité de la fluorescence lue. Si
  on remplace les niveaux de gris par des niveaux
  de vert pour la première image et des niveaux de
  rouge pour la seconde.
• Ces images, une fois comparées, sont
  analysées par différents procédés qui
  permettront de comparer les échelles de teintes à
  un quotient appelé ''ratio de fluorescence pour
  chaque couleur (ici vert et rouge) déterminé par
  divers paramètres (quantité de levure de départ
  dans chaque condition, puissance d'émission de
  chaque florochrome, ...).
• On suppose alors que la quantité d'ADN
  fluorescent fixée est proportionnelle à la
  quantité d'ARNm correspondant dans la cellule de
  départ et on calcule le ratio fluorescence rouge
  / fluorescence verte. Si ce ratio excède 1 (rouge
  sur l'une des deux images), le gène est plus
  exprimé dans la seconde culture, si ce ratio est
  inférieur à 1 (vert sur l'image en fausses
  couleurs), le gène est moins exprimé dans la
  seconde culture.

24
Généralités
Ses applications
Les applications Les applications Les applications Les applications Les applications
Diagnostic Pharmacie Recherche Agroalimentaire Environnement
Immuno-essais hormone cancer Criblage médicamenteux Séquençage, analyse de séquences Classification Microbiologie
Microbiologie ADN antigènes/anticorps Mise au point médicaments Tri moléculaire Contamination Polluants
Facteurs aggravants cardio-vasculaire vieillissement Pharmacogénomique Vision intégrée des voies métaboliques Plantes
Toxicologie Toxicologie Toxicologie Toxicologie Toxicologie
25

• Les bio-puces devraient contribuer à
  l'identification de cibles thérapeutiques pour la
  recherche pharmaceutique et à déterminer la
  résistance aux antibiotiques de certaines souches
  microbiennes pour permettre de mieux lutter
  contre celles-ci.
• La pharmacogénomique consiste à identifier
  les gènes impliqués dans l'efficacité (ou
  l'inefficacité) d'un produit, ou ses effets
  indésirables.
• Meilleure compréhension des mécanismes d'action
  des médicaments.
• ouvre le champ des potentiels thérapeutiques en
  montrant qu'une molécule a sur une cible une
  action véritable .
• permet d'identifier les effets secondaires d'un
  produit et, lors des essais cliniques, de faire
  des mesures de toxicité.
• L'agro-alimentaire
•   le suivi des bactéries productrices de ferments
  lactiques.
• détection des séquences provenant d'organismes
  génétiquement modifiés dans les semences

26

• L'environnement
• analyse bactérienne de l'eau de consommation.
• La détection des agents infectieux dans
  l'alimentation, l'air ou l'eau (Salmonella,
  Listeria, Legionnella).
• Exemple Le contrôle de la qualité de l'eau
  passe aujourd'hui par l'analyse de 64 paramètres
  de qualité dont certains doivent être surveillés
  en permanence. Les puces à ADN permettent de
  détecter la présence, même en très faible
  quantité d'un micro-organisme en le reconnaissant
  à travers son empreinte génétique. L'utilisation
  de puces à ADN permet un diagnostic et donc une
  intervention plus rapide et moins coûteuse.
• La guerre bactériologique ou chimique
• Identifier rapidement les produits chimiques
  (mercure, Dioxine...) ou bactériologiques
  (bacille du charbon ou de la diphtérie...)
  disséminés par un éventuel agresseur.

27
problèmes

• La nanotechnologie en médecine où dans
  quelque autre domaine que ce soit, est grandement
  marqué par la difficulté que les scientifiques
  ont à mettre en mouvement une matière aussi
  difficile à manipuler. Cest pourquoi, ils
  tentent de développer les propriétés dauto
  organisation propres à lADN.

28
I V) La manipulation des atomes

• La nanotechnologie est donc la science de
  travailler dans linfiniment petit. De la taille
  dune molécule dADN ( 100 nm ) à celle de
  latome (0,1 nm ). Pour cela, il a fallu
  développer des techniques permettant des
  manipulations à échelle atomique. Parmis ces
  moyens existent le microscope à effet tunnel, et
  le phénomène dauto-organisation des atomes
• Nous étudierons dans cette partie comment on
  a pu former des images de matières à échelle
  atomique, puis comment, à laide dun système
  similaire, on a pu déplacer les atomes un par un,
  symbole dune grande avancée dans les
  nanosciences.

29
I V) La manipulation des atomes

• Le microscope à effet tunnel Principe de
  fonctionnement
• Illustration
• Le microscope à effet tunnel Application
• Illustration

30
Principes de fonctionnement
Le microscope à effet tunnel

• Le microscope à effet tunnel diffère des
  autres microscopes dans la mesure ou il ne nous
  permet pas de voir la matière en lagrandissant
  par des procédés optiques, mais en balayant la
  surface métallique à étudier avec sa pointe.
  Lextrémité de cette pointe nest constituée que
  dun seul atome.
• Son principe de fonctionnement repose sur
  leffet tunnel, cest-à-dire, la faculté qua un
  objet quantique de franchir une barrière
  potentielle.
• Le microscope à effet tunnel mesure le
  courant électrique qui circule entre sa fine
  pinte métallique chargée positivement et la
  surface. En effet, quand la pointe du microscope
  entre dans le nuage électronique du métal, des
  électrons séchappent de ce métal par effet
  tunnel, et sont attirés par la charge positive du
  microscope.
• Dès lors, un courant sinstalle. Lintensité
  du courant est dautant plus élevé que la pointe
  du microscope a pénétré dans le nuage
  électronique de latome. Dès lors, une boucle de
  rétroaction modifie la position verticale de la
  pointe du microscope de façon à garder ce courant
  constant.
• Lassociation du balayage et des mouvements
  verticaux, traitée par ordinateur, recrée une
  image de la surface.

Illustration
31
Exemple de surfaces observées au STM
32
Applications

• Cependant, les toutes premières images
  tirées de ce procédé étaient remplies de défauts
  des lignes traversaient limage. Mais on sest
  ensuite rendu compte que la pointe du microscope
  entraînait certains atomes.
• Cest pourquoi, on sest demandé sil était
  possible de déplacer les atomes dune surface,
  grâce à cette interaction.
• Les atomes sattirent à cause dun type de
  force qui met en scène les électrons. Même sils
  sont très rapide et délocalisés, les électrons
  sont, à un instant donné, plutôt dun côté de
  latome que de lautre. Cette dissymétrie
  transitoire a pour effet de faire apparaître des
  pseudo charges  les électrons dun atome
  attirent le noyau dun autre, et vice-versa.
• Quant à la partie répulsive de linteraction des
  atomes, elle provient de la répulsion des
  électrons des couches externes de chaques atomes
  qui étant de même charge, ne peuvent pas
  s'imbriquer.
• Les interactions entre deux atomes quels
  quils soient sont donc attractives à longue
  distance, et répulsive à courte distance. Ce
  phénomène a été maîtrisé et lon en tire parti
  pour manipuler les atomes avec précision, à
  laide du microscope à effet tunnel.

33

• Quant aux molécules, il est possible de les
  déplacer à aide du microscope à effet tunnel, en
  exploitant Le fait que leur dissymétrie ne
  répartie pas sa charge électrique de façon
  homogène. Prenons par exemple la molécule deau (
  H2O ), composée de deux molécules dhydrogène, et
  dune molécule doxygène. Latome doxygène tire
  le plus fort sur les électrons constituants les
  liaisons entre lui et les hydrogène, ce qui a
  pour conséquence de rendre la molécule deau
  polaire. ( On distingue un côté de charge
  positive, et un autre de charge négative.
• Selon les arrangements quils font avec ses
  atomes, et molécules, les chercheurs donnent aux
  différents matériaux des propriétés particulières.

Illustration
34
Lexique

• Auto organisation Lauto organisation des
  atomes est un phénomène naturel ou provoqué qui
  permet de manipuler un grand nombre datomes à la
  fois, par leur tendance à sorganiser eux-mêmes
  dans certaines conditions. Les molécules peuvent
  donc se placer seules, à lendroit ou lon veut.
• Bottom-Up Pour la nano-construction, le
  bottom-up signifie la création dobjets
  nanotechnologiques en partant de bas en haut,
  soit, des atomes à lobjets ( on peut manipuler
  les atomes un par un pour construire lobjet
  désiré, comme lon construit une maison à laide
  de briques
• Effet tunnel Leffet tunnel est un phénomène
  quantique qui désigne la propriété qua un objet
  quantique de traverser une barrière potentielle,
  franchissement impossible selon la mécanique
  classique.
• Encyclopaedia Britannica C est la plus
  ancienne et la plus prestigieuse encyclopédie en
  anglais. Elle contient environ 120 000 articles,
  soit 44 millions de mots.
• Nanotube de carbone Découvert en 1991, le
  nanotube est une fibre qui peut laisser passer le
  courant ou non selon sa géométrie, et dont la
  solidité en fait un matériel remarquable dans les
  sciences. Un nanotube de carbone est 6 fois plus
  léger que lacier et 100 fois plus résistant. Il
  peut être utilisé avec les nanotransistors, grâce
  à ses propriétés électriques.
• Pharmacogénomique La pharmacogénomique consiste
  à identifier les gènes impliqués dans
  l'efficacité (ou l'inefficacité) d'un produit, ou
  ses effets indésirables.
• Quantique La mécanique quantique au sens strict
  décrit le comportement des particules (
  électrons, protons, neutrons ou même datomes et
  de molécules) dans un cadre non relativiste. Un
  électron, par exemple, est susceptible, en
  physique quantique, de traverser une barrière
  dénergie.
• Supraconducteur Un objet supraconducteur
  permet, à très basse température, de faire
  circuler lénergie électrique sans aucune perte
  délectricité due à leffet joule.

35

• Semi-conducteur Les semi-conducteurs sont des
  matériaux présentant une conductivité électrique
  intermédiaire entre les métaux et les isolants.
  Ils sont donc primordiaux en électronique car on
  parvient à contrôler la quantité de courant
  électrique susceptible de les traverser, et la
  direction que peut y prendre le courant. Ils
  peuvent servir damplificateurs ou
  dinterrupteurs.
• Top-Down Pour la nano-construction, le système
  top-down est un mécanisme de miniaturisation. On
  part du plus haut pour aller vers le plus petit.
  Cest lévolution de la technologie jusquà ce
  jour.
• Transistor Semi-conducteur qui permet, utilisés
  par millions, exécution de fonctions logique ou
  lenregistrement dinformation. En état bloqué,
  il empêche le courant de passer. Quand on lui
  applique une tension, il laisse passer le
  courant.
• Transistor à un électron Il a le même principe
  que le transistor normal, mais un seul électron
  est nécessaire pour faire la différence entre son
  état bloqué, et son état conducteur.
• Triode Inventée par lingénieur Lee De Forest
  en 1905, la lampe triode a constitué
  historiquement le premier amplificateur dun
  signal électrique.

36
Conclusion
La nanotechnologie

• La nanotechnologie est donc un secteur
  intéressant dans la mesure où elle offre une
  perspective non négligeable dans lavancée des
  méthodes scientifiques. De plus, elle nous
  permettra de mieux vivre, car ses applications
  sont ( seront ? ) illimitées, et utiles dans la
  vie de tous les jours. Peut-être quun nouveau
  chapitre de lhistoire de la physique est en
  train de souvrir ?
• Si la nanotechnologie nest pas encore
  exploitable dans limmédiat, ou du moins a grande
  échelle, le budget alloué à ce secteur de
  recherche atteint les 70 millions deuros par an.
• Alors pour quand les nanotechnologies dans
  la vie quotidienne ?

Bibliographie
Q
37
Bibliographie

• Sites Internet
• http//perso.wanadoo.fr/nanotechnologie/Chapitres/
  Applications/bio-puces/biopuces.htm
• http//www.savoirs.essonne.fr
• http//fr.wikipedia.org
• http//agora.qc.ca/
• http//villemin.gerard.free.fr/
• http//www.dictionnaire-biologie.com/biologie/defi
  nition_14.html
• http//www.cybersciences.com/
• http//perso.wanadoo.fr/nanotechnologie
• http//www.ledevoir.com/2003/04/12/25240.html
• http//education.france5.fr/nanomonde/
• http//www.ulb.ac.be/inforsciences/actusciences/do
  ssiers/nanotech/met.html
• http//www.transcriptome.ens.fr/
• Livres
• Demain le nanomonde voyage au coeur du
  minuscule (Jean-Louis Pautrat)
• Périodiques
• Pour la science n (spécial nanotechnologie)
• Pour la science 290
• Science et vie 321, 1021, 1035

38
(No Transcript)
39
(No Transcript)
40
(No Transcript)
41
Des chercheurs dIBM déplacèrent un par un des
atomes de xénon, pour former le sigle dIBM
42
(No Transcript)
