NWA-3160 Point d

1

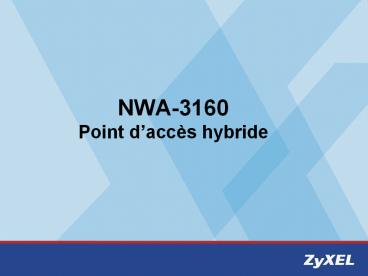

NWA-3160Point daccès hybride
2
Types dinfrastructures WiFi

• Points daccès indépendants
• Points daccès légers avec contrôleur
• Points daccès passifs avec contrôleur
• Point daccès hybride

3
Types dinfrastructures WiFi

• Point daccès indépendant
• Avantages
• Coût restreint quand peu de points daccès sont
  nécessaires
• Souplesse de déploiement
• Performance (débit)
• Inconvénients
• Administration fastidieuse de nombreux points
  daccès
• Planification et audit préalable obligatoire pour
  les sites étendus
• Roaming plus ou moins performant
• Risque dinterférences

4
Types dinfrastructures WiFi

• Switch contrôleur avec configuration centralisée
  et point daccès léger
• Avantages
• Switch administrable et PoE intégré
• Souplesse de déploiement et dadminisitration
• Performance (les données accèdent au réseau
  directement depuis le point daccès)
• Inconvénients
• Prix dentrée assez élevé, surtout si le nombre
  de point daccès est limité (prix total prix du
  controleur N x prix dun point daccès)
• Roaming non transparent
• Double emploi si un switch traditionnel est déjà
  présent

5
Types dinfrastructures WiFi

• Switch contrôleur avec points daccès passifs
• Avantages
• Roaming transparent
• Administration totalement centralisée
• Planification simplifiée grâce à labsence
  dinterférence
• Garantie des performances si la densité de
  point daccès est suffisante
• Inconvénients
• Tout le trafic transite via le contrôleur
  (nécessite des plate formes très performantes et
  donc couteuses si beaucoup de point daccès ou si
  ils utilisent la norme 802.11n)
• Nécessité dun câblage distinct et direct entre
  les points daccès et le contrôleur

6
ZyXEL NWA-3160
Point daccès WiFi 802.11 a/b/g Support PoE
802.3af Chiffrement WPA2 Boitier  plenum
rating  LS0H Antennes amovibles MESSID et VLAN
802.1q
7
ZyXEL NWA-3160
8
Point daccès hybride

• Le NWA-3160 peut être utilisé en tant que
• Point daccès indépendant
• Point daccès contrôleur CAPWAP
• Point daccès léger CAPWAP
• Le protocole IETF CAPWAP assure un management
  centralisé souple et efficace
• Déploiement et administration simples
• Ne remet pas en cause les équipements en place
• Facilité pour augmenter le nombre de points
  daccès
• Avec un point daccès hybride, coût proche de
  celui dun réseau de points daccès classiques
  (pas besoin de contrôleur dédié)
• Fonctionnement en SPLIT ou LOCAL MAC

9
CAPWAP, protocole de gestion de réseaux WiFi

• En cours de normalisation par lIETF (RFC 4118)
• Adaptable à différentes tailles de réseaux WiFi
• Configuration transitant dans des tunnels
  sécurisés
• La configuration nest pas stockée dans les
  points daccès contrôlés, ce qui protège des
  risques de vols de configuration
• Non attaché à 802.11a ou g, les futures normes
  (802.11n,) seront aussi supportées
• CAPWAP Configuration And Provisioning for
  Wireless Access Points

10
CAPWAP et sécurité

• Structure CAPWAP IP DTLS (Datagram Transport
  Layer Security) protocole CAPWAP
• Les échanges entre le contrôleur et les point
  daccès sont chiffrés
• La configuration nest pas exposée aux écoutes
  tandis quelle transite sur le réseau

11
Management centralisé jusquà 8 points daccès

• La configuration des AP contrôlés est assurée via
  le contrôleur, dans notre cas le contrôleur est
  un AP hybride
• La configuration par profil (type G3000 / G3000H
  / NWA-3100 / NWA3500 est conservée
• Fournit une vue centralisée des AP en marche
• Les modifications de configuration sont
  automatiquement appliquées à tous les AP contrôlés

12
Avantages des AP hybrides sur les autres systèmes
WiFi centralisés

• Déploiement simplifié (câblage)
• Configuration plus rapide
• Maintenance plus efficace
• Réseau facile à étendre
• Logistique minimale (moins de références)

13
Points daccès variés

• Le point daccès hybride NWA-3160 peut contrôler

• dautres NWA-3160
• le point daccès double interface NWA-3500
• le point daccès extérieur NWA-3550
• le point daccès Hi Power NWA-3163 (non
  disponible en Europe)

14
Interopérabilité
Description Rôle Version
NWA-3160 Simple interface, 802.11a/g Contrôleur, AP Contrôlé, AP Indépendant AAL1
NWA-3163 Simple interface, High power 802.11g AP Contrôlé, AP Indépendant AAN1
NWA-3500 Double interface, 802.11a/g AP Contrôlé, AP Indépendant AAH3
NWA-3550 Outdoor, Double interface, 802.11a/g AP Contrôlé, AP Indépendant AAM1
15
Rôle librement configurable

• Lattribution du rôle de contrôleur, point
  daccès seul ou point daccès contrôlé au
  NWA-3160 est réversible et sans licence
  supplémentaire.

Mode contrôleur quand le nombre dAP augmente
Retrait dun AP pour établir un nouveau WLAN
AP Indépendant
16
Attribution intelligente des canaux

• Pour améliorer la qualité du réseau WiFi, le
  point daccès hybride attribue automatiquement
  aux points daccès contrôlés le canal le plus
  optimal.

AP Contrôlé
AP Contrôlé
AP Contrôlé
AP Contrôlé
AP Hybride
AP Contrôlé
AP Contrôlé
AP Contrôlé
17
Interférences limitées dynamiquement

• Loptimisation des canaux est effectuée en
  permanence pour sadapter aux modifications de
  lenvironnement

18
AP WiFi double interface

• AP indoor 802.11a/b/g
• PoE 802.3af
• Double interface
• Client CAPWAP
• MESSID
• Support WPA2
• Base radius intégrée

19
NWA-3550

• AP outdoor 802.11a/b/g
• PoE (injecteur fourni)
• Double interface
• Client CAPWAP
• Boitier IP66
• MESSID
• Montage sur mât ou contre un mur

20
Interfaces NWA-3550
Les deux interfaces radio sont compatibles
802.11a/b/g et configurables selon les besoins de
déploiement (AP, pont, pont et AP)
21
Boitiers durcis pour tous climats
Les matériaux utilisés sont résistants aux UV
La conformité IP66 garantit la protection contre
les poussières les plus fines et les jets deau
haute pression
Les sondes et les résistances de préchauffage
intégrées au NWA-3550 permettent une utilisation
du système dans les environnements les plus
difficiles, de -40C à 60C
22
Norme IP
Premier Chiffre Protection contre les solides Second Chiffre Protection contre les liquides
0 non protégé 0 non protégé
1 diamètre supérieur à 50mm 1 gouttes d'eau verticales
2 à 12,5mm 2 gouttes d'eau à 15 de la verticale
3 à 2,5mm 3 eau de pluie
4 à 1mm 4 projections d'eau
5 poussière sans dépôts génant 5 jets d'eau
6 poussieres 6 paquets de mer
- - 7 immersions temporaires
- - 8 immersions prolongées
23
Injecteur spécifique inclus
Linjecteur PoE fourni avec le NWA-3550 est
spécifique à cet appareil car délivrant jusquà
20W (contre 15.4W pour un injecteur au standard
802.3af). Cette puissance est nécessaire pour le
système de chauffage
24
Kit de montage polyvalent inclus
Les kits de montage muraux et sur mats sont
fournis avec le NWA-3550. Un kit est également
fourni pour rendre étanche le connecteur de
nimporte quel câble Ethernet.
25
Accessoires
26
Kit de montage mural ou de plafond pour AP
NWA-8500, 3160 et 3165

• Pour faciliter linstallation des AP de
  nouvelle génération, ZyXEL peut fournir en option
  des kits de montage pour faux-plafond ou muraux

27
Fil Rouge de la présentation du NWA-3160
Etape 1 Passage dune borne en contrôleur
WIFI. Etape 2 Configuration des deux autres en
bornes en AP contrôleur. Etape3
Configuration des profils et diffusion de
ceux-ci.
28
