O MOSFET como Amplificador

1

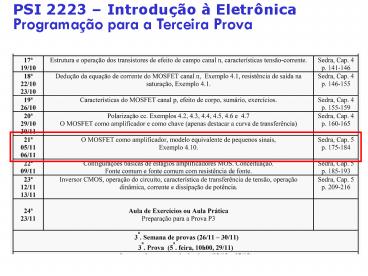

PSI 2223 Introdução à Eletrônica Programação
para a Terceira Prova
2
21ª Aula O MOSFET como Amplificador

• Ao final desta aula você deverá estar apto a
• Explicar a utilização do MOSFET como
  amplificador quando opera na região de
  saturação
• Empregar o Modelo para pequenos sinais para
  calcular o ganho de tensão em amplificadores
  como MOSFET

3
Características de Corrente-Tensão do NMOSFET
Tipo Enriquecimento
4
Equações de IDf(VGS, VDS) de 1a Ordem
NMOSFET

• Região Triodo 0lt vDS ? vGS-Vt

Linear ( se vDS ltlt vGS-Vt )
Parabólica

• Região de Saturação 0lt vGS-Vt ? vDS

(Parâmetro de Transcondu- tância do processo
A/V2)
onde

• Região de Corte vGS? Vt ou vGS-Vt ?0

iD0
5
Região de Saturação
VDS gt VGS - Vt
Limiar entre triodo e saturação vDS vGS - Vt
MOS saturado!
NMOS
6
Exemplo 4.4 Como operar em saturação?
Fazer
VDS VGS - Vt ou VGS VDS Vt
vGS ? vDS Vt
7
Operando na Região de Saturação
carga passiva
vGS ? vDS Vt
8
Operando na Região de Saturação
carga passiva
vi
vGS ? vDS Vt
vo
9
Operando na Região de Saturação
vO
vI
vO
10
O MOSFET como Amplificador

• Como amplificador o MOSFET é utilizado na região
  de saturação

carga passiva

• Será que podemos analisar esse comportamento
  matematicamente na região de saturação?

VGS ? VDS -Vt
11
Região de Saturação Modelo para grandes sinais
12
Sofisticando o Modelo na Região de Saturação
VA
13
Modelo de circuito equivalente para grandes
sinais de um NMOSFET operando em saturação
incorporando r0
Região de Saturação Modelo para grandes sinais
14
O MOSFET como Amplificador

• Como amplificador o MOSFET é utilizado na região
  de saturação

carga passiva
VGS ? VDS -Vt
15
O MOSFET como Amplificador

• Falamos que como amplificador o MOSFET é
  utilizado na região de saturação

inclinação (aproximação)
16
Modelos Equivalentes de Circuitos
Pequenos Sinais
Grandes Sinais
17
Modelos Equivalentes de Circuitos para Pequenos
Sinais
Pequenos Sinais
Pequenos Sinais com ro
18
Ganho de Tensão
Modelos Equivalentes de Circuitos para Pequenos
Sinais
19
Até onde vale o Modelo Equivalente para Pequenos
Sinais?
(saturação)
gtgt
Pequenos Sinais!
20
PSI 2223 Introdução à Eletrônica Programação
para a Terceira Prova
21
21ª Aula Parte II O MOSFET como Amplificador
II

• Ao final desta aula você deverá estar apto a
• Empregar o Modelo para pequenos sinais para
  calcular o ganho de tensão em amplificadores
  como MOSFET
• Identificar a condição em que se considera um
  sinal como de pequena amplitude

22
Operando na Região de Saturação
carga passiva
VGS ? VDS -Vt
23
Modelos Equivalentes de Circuitos para Pequenos
Sinais
Limite com o corte
limite com o corte
Limite com o triodo
limite com a triodo
24
Modelos Equivalentes de Circuitos para Pequenos
Sinais
Outras maneiras de expressar gm
25
Ex. 4.10 Amplificador MOSFET fonte comum
empregando um resistor de realimentação
dreno-porta Qual o ganho de tensão? Qual a
resistência de entrada? Qual o maior sinal
possível na entrada?
?Calcular POLARIZAÇÃO ( ID, VDS , VGS)
?Calcular PEQ. SINAIS ( Av, Rin, Rout)
FET
VD  15  RDID  15  10ID
Reta de Carga
ID  1,06 mA e VD(S)  VG(S) 4,4 V
26
O papel do resistor de realimentação RG entre
dreno e porta
Saturação VDS gt VGS - Vt
? RG garante saturação, pois VDS VGS !!!
carga passiva
FET
VDS VDD - RDID OU
Reta de Carga
VDD VGS RDID
? Se ID tende a aumentar, VGS diminui, forçando
ID a diminuir. E vice-versa
ID mais constante
27
Ex. 4.10 Qual o ganho de tensão?
iG 0
28
Ex. 4.10 Qual a resistência de entrada?
iG 0 mas não desconsideramos neste caso!!!
29
Ex. 4.10 Qual o maior sinal possível na entrada?
Devemos manter o MOSFET na saturação
vDS vGS - Vt
vDSmin vGSmax - Vt
30
22ª Aula O MOSFET como Amplificador II

• Ao final desta aula você deverá estar apto a
• Identificar as configurações básicas de
  amplificadores MOSFET empregados em Circuitos
  Integrados
• Explicar a necessidade de polarizar para ID
  constante
• Determinar o ganho de tensão nas configurações
  fonte comum, porta comum e dreno comum
