SNA-Systems Network Architecture

1

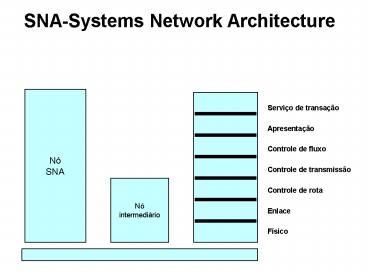

SNA-Systems Network Architecture
Nó SNA

• Serviço de transação
• Apresentação
• Controle de fluxo
• Controle de transmissão
• Controle de rota
• Enlace
• Físico

Nó intermediário
2
SNA-camadas da arquitetura

• Transação - Fornece serviços de aplicação tais
  como acesso a banco de dados distribuído e
  intercâmbio de documentos para usuários da rede
• Apresentação - Formatação de dados para
  apresentação nos diversos dispositivos e
  coordenação do compartilhamento de recursos

3
SNA - camadas da arquitetura

• Controle de Fluxo - Sincronização do fluxo entre
  as partes que se comuncam e agrupamento dos dados
  relacionados em unidades indivisíveis
• Controle de transmissão - Controla a troca de
  dados de forma que as capacidades de cada parte
  em comunicação sejam respeitadas. Faz a
  criptografia quando a segurança o exige
• Controle de rota - Faz o roteamento dos dados
  entre a origem e destino, controlando o tráfego e
  o congestionamento da rede

4
SNA - Camadas da arquitetura

• Enlace - Transmite os dados de uma forma
  confiável ao longo das rotas
• Físico - Conecta nós adjacentes física e
  eletricamente

5
Tipos de nós
Tipo 1 Terminal
Tipo 5 Processador hospedeiro
Tipo 2 Controladora de terminais
Tipo 4 Controladora de comunic.
Tipo 4 Controladora de comunic.
Tipo 2 Controladora de terminais
Tipo 2 Controladora de terminais
Tipo 2 Controladora de terminais
Tipo 2 Controladora de terminais
6
Rede SNA de múltiplos domínios
Dominio C
Dominio A
Dominio B
T5
T5
T5
T4
T2
Dominio D
T2
T4
T5
T2
T2
T4
T4
T5
T2
T2
T2
Dominio E
Dominio F
T5
T4
T5
Dominio F
T2
7
Formato do pacote SNA
Data Link Control Header
Function Management Header
Transmission header
Request/Response Header
Basic Transmission Unit (BTU)
SNA packet
Basic Information Unit (BIU)
Request/Response Unit Categories 00-Function
Management 01-Network Control 10-Data Flow
Control 11-Session Control
Data Link Control Trailer
8
SNA-WAN
Controladora de Comunicações
Controladora de terminais 3274
FEP

• Host

M
M
SDLC
374x
M
Terminal
SDLC
FEP
Host
M
9
Comunicação no ambiente IBM
Estação
Servidor
M
R
IBM 3274
SDLC
M
SDLC
Servidor de comun.
IBM 3274
IBM 9121
IBM 3725
10
Integração básica SNA com uma rede local

• Um dos equipamentos da rede local emula uma
  controladora de terminais (3274, por exemplo)
• Em uma ou mais estações da rede local é executado
  um programa que emula terminal (tal como 3278)
• Utilitários adicionais permitem capturar telas
  armazenando-as em arquivos na própria estação
  assim como transferir arquivos da estação para o
  HOST.

11
Comunicação no ambiente SNA

• Para que dois usuários da rede se comuniquem,
  deve ser estabelecida uma sessão entre as
  unidades lógicas que os representam
• Uma sessão LU-LU é uma conexão temporária que
  existe apenas enquanto for necessária para que os
  usuários troquem dados

12
Rede SNA
Programa de aplicação
Rede SNA
Programa de aplicação
Programa de aplicação
sessão
13
Tipos de Unidade Lógicas (LU)

• Um determinado produto SNA não implementa todas
  as funções possíveis
• Tipos de unidades lógicas
• LU0 até LU4 orientadas para a comunicação
  entre um programa de aplicação e um terminal
• LU6 protocolo inter-programas de uso geral
• apoio ao processamento distribuído
• APPC-Advanced Program-to-Program
  Communication

14
Método de Acesso e Telecomunicações
Nó Tipo 2
Sub-sistema aplicação
LU
Programa de controle
PU
PUCP
Controle do Caminho
15
Método de Acesso e Telecomunicações
Nó Hospedeiro Tipo 5
Programa de aplicação
Programa de aplicação
Sub-sistema aplicação
LU
LU
Método de acesso SNA
PU
SSCP
Controle do Caminho
16
(No Transcript)
17
APPC

• APPC está baseada em um tipo de unidade lógica
  LU 6.2
• LU 6.2 apoia conversação entre dois programas
• Primitivas da LU6.2 podem ser acionadas de
  diversas maneiras, dependendo do ambiente de
  programação
• Uma série de conversações pode usar a mesma
  sessão LU-LU
• LU 6.2 permite sessões paralelas simultâneas
  entre duas unidades lógicas

18
Interface de programa de aplicação
Sub-sistema de Aplicação SEND
LU 6.2
Programa de aplicação WRITE
A P I
LU 6.2
Sub-sistema de Aplicação RECEIVE
Programa de Aplicação READ
A P I
19
LU - Logical Unit

• Uma LU pode ter um certo número de sessões
  ativas, com várias outras LUs
• Cada sessão tem associada um nome da LU par e um
  node de modo (resumindo as características da
  sessão)
• A LU conecta e disconecta as sessões aos
  programas transacionais

20
LU 6.2

• Requisitos básicos
• - protocolo único programa-a-programa
• -prover serviços de alto nível, tal como
  sessões paralelas
• -apoiar o desenvolvimento de aplicações
  distribuídas

21
Primitivas LU 6.2

• Conjunto básico
• ALLOCATE
• GET-ATTRIBUTES
• DEALLOCATE
• CONFIRM
• COMFIRMED
• SEND-DATA
• RECEIVE-AND-WAIT
• REQUEST-TO-SEND
• SEND-ERROR

22
Primitivas LU 6.2 (opcionais)

• FLUSH
• PREPARE-TO-RECEIVE
• SUCPT e BACKOUT
• Parâmetro SECURITY da primitiva ALLOCATE
• Parâmetro PIP da primitiva ALLOCATE

23
Programa transacional X
Programa Transacional Y
SEND-DATA RECEIVE_AND_WAIT
RECEIVE_AND_WAIT
DADOS
SEND_DATA RECEIVE_AND_WAIT
DADOS
RECEIVE_AND_WAIT
DADOS
SEND_DATA DEALLOCATE
RECEIVE_AND_WAIT
CONFIRMED DEALLOCATE
CONFIRMAÇÃO
Código de retorno OK, a conversação termina
24
Peer-to-peer applications
LAN
NETBIOS
APPC/PC
IEEE 802.2 LLC
25
NetBIOS

• Network Basic Input/Output System
• Application Program Interface para apoiar o
  intercâmbio de dados em redes locais
• Existem outros interfaces
• APPC(Advanced Program-to-Program
  Communication)
• DLC (Data Link Control) - IEEE LLC2 e LLC1
• direto
• adaptador de cartão
• NETBIOS.COM ou NetBIOS ROM
• NETBEUI.COM (NetBIOS Extended User Interface)

26
NETBIOS e o modêlo ISO/OSI

• Aplicação
• Apresentação
• NetBIOS
• Sessão
• Transporte
• Rede
• Enlace
• Físico

Aplicação Apresentação
NetBIOS Sessão Transporte Rede Enlace Físico
27
NETBIOS - comandos

• CATEGORIA comandos
• SUPORTE A NOME add name
•
  add group name
•
  delete name
• SUPORTE A DATAGRAMA receive datagram
•
  receive broadcast datagram
•
  send datagram
•
  send broadcast datagram

28
NETBIOS - comandos

• CATEGORIA comandos
• SUPORTE À SESSÃO call
•
  listen
•
  send
•
  send no-ack
•
  chain send
•
  receive
•
  receive any
•
  hang up
•
  session status
• COMANDOS GERAIS reset
•
  cancel
•
  adapter status
•
  unlink

29
NCB - Network Control Block (64 bytes)

• Nome do campo comprimento
• command 1
• return code 1
• local session number 1
• name number 1
• buffer address 4
• bufer lenght 2
• call name 16
• name (local) 16
• receive time-out 1
• send time-out 1
• post routine address 4
• line number 1
• command complete flag 1
• reserved field 14

30
Conexão HOST-LAN
Unidades
Estação
Servidor
REPETIDOR
IBM 9121
IBM 3172
31
Conexão HOST-LAN

• Vários tipos de protocolos podem estar sendo
  usados na rede local
• Necessário harmonização de protocolos
• Gateway SNA converte pilha de protocolos usada
  na rede local para a pilha de protocolos inerente
  à arquitetura SNA
• Pode permitir apenas o acesso das estações em
  modo de emulação de terminal ou em comunicação
  programa-a-programa (APPC)

32
Convergência SNA IP
33
