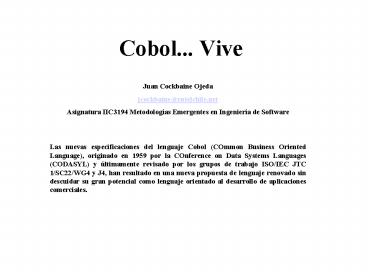

Cobol... Vive
Juan Cockbaine Ojeda jcockbaine_at_entelchile.net Asi
gnatura IIC3194 Metodologías Emergentes en
Ingeniería de Software   Las nuevas
especificaciones del lenguaje Cobol (COmmon
Business Oriented Language), originado en 1959
por la COnference on Data Systems Languages
(CODASYL) y últimamente revisado por los grupos
de trabajo ISO/IEC JTC 1/SC22/WG4 y J4, han
resultado en una nueva propuesta de lenguaje
renovado sin descuidar su gran potencial como
lenguaje orientado al desarrollo de aplicaciones
comerciales.
2
Un Programa Cobol

• 000021 IDENTIFICATION DIVISION.
• 000030 PROGRAM-ID. 1A.
• 000040 AUTHOR. JCOCKBAINE.
• 000050 DATA DIVISION.
• 000060 WORKING-STORAGE SECTION.
• 000070 01 NUMEROS.
• 000080 03 NUMERO-VALIDO PIC S9999V999
  OCCURS 100 TIMES.
• 000090 77 X PIC 9999V999 VALUE 0.
• 000100 77 ACCION PIC X.
• 000110 77 I PIC 999 VALUE 0.
• 000120 77 J PIC 999 VALUE 0.
• 000130 77 XM PIC 9999V999.
• 000131 77 XM-E PIC ZZZ9.999.
• 000140 77 DIFERENCIAS PIC S9(9)V999.
• 000141 77 DIFERENCIAS-E PIC -Z(8)9.999.
• 000150 01 MSG PIC X(42) VALUE "INGRESE
  ACCION (Numero/Salir) gt".

3

• 000160 PROCEDURE DIVISION.
• 000170 MODULO-PRINCIPAL.
• 000180 DISPLAY MSG WITH NO ADVANCING
• 000190 ACCEPT ACCION
• 000200 PERFORM OBTIENE-DATOS UNTIL ACCION "S"
  OR "s"
• 000210 PERFORM CALCULAR-MEDIA
• 000230 PERFORM CALCULAR-DS
• 000231 DISPLAY "Terminando...(Presione Enter para
  terminar)"
• 000236 STOP RUN.
• 000260 OBTIENE-DATOS.
• 000261 IF ACCION "n" OR "N" THEN
• 000270 DISPLAY "INGRESE Xi " WITH
  NO ADVANCING
• 000280 ACCEPT X
• 000290 ADD 1 TO I
• 000300 MOVE X TO NUMERO-VALIDO(I).
• 000310 DISPLAY MSG WITH NO ADVANCING
• 000320 ACCEPT ACCION.
• 000330 CALCULAR-MEDIA.
• 000331 MOVE 0 TO XM

4
(No Transcript)
5
Features

• Formatos
• Eliminación Margen A y B y Col 72.
• Posicionamiento libre de instrucciones
• Líneas de 250 columnas
• Comentarios indicados por gt
• Opciones de compilación para formato rígido y
  formato libre
• Tratamiento de excepciones
• Control a Exception Handlers (Procedimientos
  declarativos)
• El nuevo estándar especifica procedimientos en
  caso de error
• Programador puede definir sus propias excepciones
• gtgtturn habilita una excepción particular,
  familias, para un archivo o todas
• A nivel local on size error
• Nuevos tipos de datos
• Bool (0,1) PIC 1(8) (B10011010). Operaciones
  b-and, b-or, b-not
• Nativo binario y Nativo punto flotante
• Punto flotante editado (e)
• Pointer contendrá una dirección o valor nulo.
  Uso de allocate y set

6
Features

• Compilación Condicional
• gtgtdefine sistema_operativo as parameters
• gtgtevaluate system_operativo
• gtgtwhen win98
• . gt código específico para windows 98
• gtgtwhen unix
• . gt código específico para unix
• gtgtwhen other
• . Display el S.O especificado no es
  reconocido
• gtgtend-evaluate
• Validación de Datos
• 01 nacimiento. gt mm(2), dd(2) año(4)
• 03 mes pic 99 valid values 1 thru 12.
• 03 día pic 99
• Valid value 1 thru 31 when mes 1 or 3 or 5 or
  ..
• Valid value 1 thru 29 when mes 2
• Valid value 1 thru 30 when mes 4 or 6 or 9
  or 11
• 03 año pic 9(4) invalid when año gt function
  current-date (48)

7
Features

• Archivos compartidos y bloqueo de registros
•
• Descripción de archivos all other, no other,
  read only describe los tipos de acceso que serán
  permitidos para otros usuarios que acceden al
  archivo en forma simultánea.
• Pueden ser especificados en el Open.
• Si es sharing se puede escoger entre Automatic
  o Manual bloqueo de registros.
• Utilización de Lock en modalidad Manual
  implica mantener lock solo cuando se especifica
  en operación de I/O.
• Se puede escoger locking simple o de múltiples
  registros.

8
Features Programación OO

• Class unidad básica de OO Cobol consistente de
  un Factory Object e Instance Objects. Se
  define con class-id y finaliza con end class.
• Factory Object (uno por clase) consiste de
  estructuras de datos y métodos. En cada clase,
  mediante el Factory Object se podrán crear
  nuevas instancias de clases, destruir instancias
  de objetos y manipular data asociada con todas
  las instancias de objetos de la clase.
• Object Consiste de datos y métodos (ilimitado
  número de instancias por clase).
•
• La definición de Interfaz especifica un
  subconjunto de los métodos. Provee los métodos
  que pueden ser invocados (nombre y parámetros).
•
• Se puede definir varias Interfaces para una misma
  clase, cada una ofreciendo diferentes vistas de
  la clase.
•
• Herencia Múltiple Una clase puede heredar desde
  una o más clases. La clase contendrá la
  estructura de los datos y los métodos de los
  herederos.
•
• Clases Parametrizadas Permitirá a los
  desarrolladores crear clases que tengan
  comportamiento común. Es una definición de
  esqueleto de clase.
•
• Usage Object Reference Cláusula que permite
  describir ítem llamados objects references que
  contiene un manejador de objetos y puede ser
  definido como universal o restringido.

9
Principales Features de Cobol

•
• Programación OO
• Manejador de excepciones
• Tipos de datos adicionales
• Validación de datos
• Operaciones booleanas
• Funciones definidas por los usuarios
• Formato libre
• Incremento en las facilidades de manejo de
  pantalla
• File sharing
• Bloqueo de registros
• Compilación condicional
• Sistema de llamados Call fortalecido
• Portabilidad
• Interoperabilidad
• Cuatro dígitos del para el año
• Recursividad
• Report Writer mejorado
• Utilización de punteros

10
Herramientas Cobol

• Analysis / Inspect /Restructure (11)
• Cobol Projects (4)
• Cobol IDEs and Compilers (16)
• Merant Net Express
• Components/Patterns/Frameworks (5)
• Transoft Component Framework
• Frontware/Terminal Emulation (13)
• Flexus Cobol sp2
• Middleware/Data Access (22)
• Migration/Translators/Converters (9)
• OLAP/Data Marts/Warehousing (5)
• Query/Report Writer (6)
• Rapid Application Development (8)
• Netron Hotrod
• Software Configuration Management (5)
• Testing (5)
• Utilities (3)

11
Flexus Cobol sp2

• Instrucciones Accept y Display no suficientes.
• Soluciones Interfaz externas a programa
  (Customer Information Control System y Screen
  Design Aid de IBM).
• Luego Cobol migró a PC, vendedores proveen
  interfaces propias.
• En Unix X/Open definió Cobol User Interface
  Standard llamado Screen Section.
• Casas de software adoptaron el estándar.
• Windows 3.0 impulsó GUI (APIs para Pascal y C).
• Cobol obtiene una GUI (Producto Cobol sp2 de
  Flexus, 1983).
• Pintado de pantallas (GUI) mediante editor y
  llamados vía call sp2 para conversar con la
  pantalla.
• Callss sp2 son similares a calls CICS para
  envío y recepción de mapas y lógica detrás de
  Screen Sections.

12
Flexus Cobol sp2

• Data Division.
• Working-Storage Section.
• 01 Screen-Fields.
• 03 Nombre pic x(30).
• 03 Dirección pic x(30). ...
• Screen Section.
• 01 Pantalla-Principal.
• Blank Screen, Auto.
• 03 Line 1 Column 32 Value Dirección .
• 03 Line 3 Column 8 Value Nombre
  Highlight
• Procedure Division.
• Módulo-Principal.
• ...inicialización campos
  Pantalla-Principal
• Display Pantalla-Principal
• Accept Pantalla-Principal
• ... Código para procesar datos en Pantalla
• Stop Run.

• Data Division.
• Working-Storage Section.
• Copy sp2.cpy.
• Copy Sio.cpy.
• Procedure Division.
• Módulo-Principal.
• ...inicializaciones...
• Call sp2 using sp2-open-file sp2-file-def
• Call sp2 using sp2-converse-panel
•
  sio-converse-data
• Call sp2 using sp2-close-window
•
  sp2-null-parm
• Call sp2 using sp2-close-file sp2-null-parm
• Call sp2 using sp2-end-session
  sp2-nulll-parm
• Stop run.

13
Net Express

• Micro Focus comenzó el desarrollo de Cobol (1980)
  Microsoft Cobol.
• Luego desarrolló ambientes desarrollo Cobol
  (Online debugging, testing).
• Agregó GUI. Soporte al desarrollo IMS, DB2, CICS
  y emulación ambiente MVS.
• En 1998 adquirió Intersolv (desarrollo
  cliente-servidor, internet e intranet).
• En 1999 Merant con 35.000 sitios, 400 millones
  anual, 2000 empleados.
• El producto NetExpress aplicaciones cliente,
  servidor, mainframe. Cobol lenguage principal
• Incorpora OO Cobol, Clases GUI (librerías Win32)
  y el estándar.
• Incorpora como ambiente de desarrollo fuentes,
  ejecutables, aplicaciones windows, CGI, Web,
  HTML, archivos de datos y un linker para
  construir el run time.
• Adhiere algunos aspectos del estándar tipos de
  datos, operaciones booleanas, manejo de memoria,
  bloqueo y compartición de archivos (141).
• Analizador líneas de código por tipo,
  estructuras perform, métricas para complejidad
  relativa, referencias cruzadas.

14
Net Express

• Wizard Asocia forms HTML con aplicaciones Cobol
  y BD. Genera programas para la captura del I/O
  HTML y llamadas a programas para procesamiento
  posterior.
• Form Designer Construcción de interfaces basadas
  en Web WYSIWIG en vez de edición HTML. Además de
  cut and paste de páginas desarrolladas con otras
  herramientas.
• Script Assistant Permite agregar Java Applets,
  JavaBean. Soporte Netscape JavaScript y Microsoft
  Jscript.
• Acceso Datos Soporte objetos COM, aplicaciones
  CORBA. OPEN ESQL traduce SQL- incorporado, en
  ODBS API para acceder bd con driver adecuado.
• NetExpress tiene soporte nativo para DB2 y
  soporte integrado para pre compilador Oracle y
  Sybase. Capacidades para manejar archivos
  secuenciales, indexados, relativos.
• Dialog System Ayuda al desarrollo de
  aplicaciones windows que los programas Cobol
  utilizan (list y check boxes options y push
  buttoms scroll, messages, tool, menu bars...).
• Las aplicaciones corren bajo windows y se
  comunican con programas Cobol en el cliente o el
  servidor.
• E-business o la extensión de sistemas legados a
  la web. NetExpress brinda soporte para el
  desarrollo del web y los liks para los sistemas
  legados. Facilita el desarrollo sin incurrir en
  pesados desarrollos HTML, JavaScript, Perl...)

15
Revolve (Merant)

• Revolve acepta código como entrada y crea un
  ambiente integrado. Carga el código e include
  files en una bd propietaria y la manipula para
  efectuar el análisis.
• Mediante herramientas de análisis de impacto
  indica como los cambios en el código afectan el
  resto del programa (propagación).
• Un Editor integrado permite modificar el código
  como una aplicación en vez de múltiples módulos.
• Cuenta con una facilidad para Anotaciones que
  permite documentar los requerimientos de cambio
  sobre el código.
• Las Métricas utilizan estándares (NcCabe,
  McClure, Halstead, Análisis de Puntos de
  Función).
• Permite la generación de informes (Scripts o
  queries) sobre el código (cross reference,
  problemas de parsing, definiciones no utilizadas,
  etc.).
• Revolve crea un Project File. Luego se puede
  modificar el diseño.
• Se puede configurar de tal forma que múltiples
  usuarios puedan compartir el proyecto haciendo
  anotaciones. El administrador modifica el código.
• Una vez efectuado el análisis, diseño, cambio de
  código, liberación y prueba se carga el nuevo
  release para continuar el refinamiento.

16
Hotrod (Netron)

• Después de creado un proyecto en Revolve, se
  lleva a un proyecto Hotrod. Se efectúa un
  análisis ROD (Reusable Object Documents) que
  indicará el código candidato a ser
  individualizado.
• El análisis extrae las Reglas del Negocio, las
  agrupa en grupos de similar función (Podrían ser
  candidatos a módulos).
• Para Netron una regla de negocio es un bloque de
  código que define en forma matemática y en forma
  lógica, como una decisión del negocio es
  efectuada.
• Si se está re-escribiendo el programa, es mas
  importante extraer las reglas del negocio que el
  código reusable (mas aún si no se piensa re
  usar).
• Como experiencia Pentium II 128, en tres
  minutos se analizaron 10.000 lc.

17
Legacy Liberator, FlexGen, U/SQL

• Legacy Liberator convierte sistemas Cobol legados
  a Cobol estándar en un nuevo ambiente.
• Convierte instrucciones no estándar utilizando
  una bd de traducción asociado al ambiente. Marca
  las instrucciones que no pueden ser traducidas
  (se deberá codificar el algoritmo de traducción).
• FlexGen provee un windows-like GUI (unix o
  windows). Algunas de las opciones de
  compiladores son AcuCobol, MicroFocus Cobol, RM
  Cobol.
• Mediante EasyQuery se pueden crear informes
  adhoc, seleccionando ítemes de datos desde uno o
  mas copybooks, además de escoger una
  presentación.
• Se puede insertar Cobol estándar dentro del
  programa. Resulta en una integración de código
  legado migrado a FlexGen además de nuevas
  características como informes, pantallas y
  aplicaciones desarrolladas en el ambiente
  FlexGen.
• U/SQL se inserta entre el manejador de datos y el
  software que utiliza SQL. Permite usar
  organizaciones indexadas existentes en vez de
  Oracle, Sybase o DB2.
• Datos mantenidos por aplicaciones Cobol se podrán
  utilizar en Word, Access, Crystal Reports, etc.
  Además dispondrá los datos a Visual Basic, Power
  Builder... Mediante el Open Database Connectivity.

18
Cobol y OO

• Lenguage ampliamente utilizado.
• Resurge por el Y2K, ahora es historia, OO?.
• En 40 años se han desarrollado sobre 1000
  lenguajes, Cobol ha sobrevivido (180 billones de
  líneas de código, 5 billones por año Computer
  1997).
• Internet enfatiza sobre GUI y Java factores que
  han renovado el interés en OO como paradigma de
  desarrollo.
• Adopción de OO 63 2000?, 24 1996, 39 1998).
• Se afirma que los estándares de Cobol no proveen
  características OO.
• El 33 de las empresas indican a Cobol como
  lenguage principal, 45 espera que Java lo sea en
  tres años. Hay indicaciones de que Cobol no
  sobrevivirá en su forma actual (causa OO).
• En esta corta carrera Cobol continúa siendo
  importante Inversión en aplicaciones y
  experiencia.
• Las opiniones no son tan rigurosas como se
  predice. Se propone que Cobol OO sea utilizado
  como una herramienta para la enseñanza de las
  técnicas OO.

19
Cobol y OO

• IBM, Merant/MicroFocus, Fujitsu, Hitachi
  promueven OO Cobol.
• Curvas de aprendizaje favorables a Cobol (12 sem
  vs 40 sem. C, 80 sem. Smalltalk).
• El entrenamiento OO debe considerar Conceptos,
  análisis, diseño y programación.
• Modelos de enseñanza Evolucionario en que se
  construye sobre el conocimiento existente o
  modelo Revolucionario que ignora el conocimiento
  previo.
• El modelo evolucionario considera un lenguaje OO
  híbrido y utiliza el conocimiento del lenguaje
  base (OO Cobol). El problema es que el estudiante
  podría continuar utilizando técnicas
  convencionales sin hacer un cambio mental a OO.
• El modelo revolucionario utiliza un lenguaje OO
  puro basado en el paradigma OO. Más difícil para
  el estudiante pero promueve buenas técnicas OO.

20
Cobol y OO

• Técnicas Revolucionarias
• T1 Conceptos OO, Análisis OO, Diseño OO,
  Programación OO (Smalltalk)
• T2 Conceptos OO, Programación OO (Java),
  Análisis OO, Diseño OO
• Técnicas Evolucionarias
• T3 Conceptos OO, Programación OO (Cobol),
  Análisis OO, Diseño OO
• T4 Conceptos OO, Análisis OO, Diseño OO,
  Programación OO (Cobol)
• T1 El esfuerzo de entendimiento de un lenguage
  OO no familiar, perdió de vista el paradigma OO.
  Se enfatizó en el lenguage, fallas al conectar
  análisis, diseño y programación.
• T2 Similar a T1. Los alumnos relacionaron su
  experiencia previa (programación procedural) al
  lenguaje OO. Como no conocían Análisis y Diseño
  trataron de ajustar OO en el paradigma
  procedural. Programación pobre y entendimiento OO
  incompleto.
• T3 Los alumnos escribieron programas
  procedurales en un lenguaje OO (aplicaron su
  conocimiento de Cobol).
• T4 Los alumnos aprendieron. Se encontró que esta
  técnica es la más efectiva para enseñar
  desarrollo OO a desarrolladores Cobol.

21
Cobol y OO

• Se requiere complemento en la utilización de
  lenguajes Visual Basic (GUI), Cobol
  (Aplicaciones tradicionales del negocio), Java
  (Ambiente en red).
• Comparativa de lenguajes enseñados en pregrado

22
Bibliografía

• IEEE Software Vol. 17 N2, 2000
• Cobol for the Next Millennium, Don Schricker
• Cobol tools Overview and Taxonomy, E. Arranga
  T. Hubbell, A. Lorents, S. Shiflett, J. Wessler
• Cobol in an Object-Oriented World A Learning
  Perspective, B. Hardgrave, E. Redd Doke
• ISO/IEC FCD 19892001 (Programming Language
  COBOL)
