Title: Presentacin Tcnica de iBURST


1

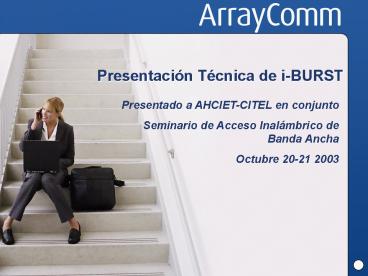

Presentación Técnica de i-BURST
Presentado a AHCIET-CITEL en conjunto Seminario
de Acceso Inalámbrico de Banda Ancha Octubre
20-21 2003
2
Acceso a Internet Móvil de Banda Ancha i-BURST
  • Alta velocidad -- 1Mbps por usuario
  • Uso móvil o fijo
  • Fijo Alternativa al DSL o Cable en el hogar o
    pequeño negocio
  • Móvil Sin ataduras, libertad de movimiento
  • Siempre activado acceso rápido y fácil
  • Dispositivos y aplicaciones estándar habilitados
    por IP

Internet
3
Integración de Tecnologías Comprobadas
  • Provee mitigación de ganancia e interferencia
  • Maximiza cobertura, capacidad, calidad

Antenas Adaptables
  • Optimiza el procesamiento de datos de paquetes
  • Emplea técnicas comprobadas de modulación/
  • codificación

Interface Packet Air
  • Extiende arquitecturas alámbricas de red/servicio
  • Utiliza arquitectura abierta basada en estándares

Red/Servicios
4
Especificaciones del Sistema i-BURST
  • Eficiencia Espectral
  • 4 bits/seg/Hz/celda
  • Capacidad 400x mayor que 2G y 40x mayor que 3G
  • Tasas de Datos de Usuarios
  • 1 Mbps hasta 4 Mbps
  • Procesamiento Total de Celda
  • 40 Mbps (asumiendo 10 MHz de espectro)

5
Especificaciones del Sistema i-BURST
(continuación)
  • Reutilización de Frecuencia
  • Nlt1
  • Canales son reutilizados dentro de la misma celda
    y en celdas adyacentes
  • Acceso y transporte IP extremo a extremo
    inalámbrico transparente
  • TDMA/TDD interfaz de aire con conmutación de
    paquetes
  • Mínimo 5 MHz de frecuencias no emparejadas
    licenciadas debajo de la banda de 3 GHz

6
Qué es Eficiencia Espectral?
  • Mide que tan bien la red inalámbrica utiliza el
    espectro de radio
  • Afecta el procesamiento total de cada estación
    base (celda) en una red, con una cantidad
    específica de espectro
  • Se mide en bits/segundo/Hz/celda (bps/Hz)

7
Eficiencia Espectral vs. Ineficiencia
  • Ineficiencia Espectral
  • Radiación desenfocada desperdicia energía y
    causa interferencia
  • Minúscula fracción de energía se utiliza
    realmente para comunicación
  • Energía desperdiciada se convierte en
    interferencia para usuarios de canales comunes
  • Eficiencia Espectral
  • Enfoca energía en el usuario
  • Aumenta la fuerza de la señal y reduce
    interferencia
  • Mejora la capacidad, calidad, y rango

8
Beneficios de Cobertura y Capacidad
  • Sistemas Convencionales
  • tamaño de celda es limitado
  • capacidad limitada por celda (interferencia)
  • Sistemas de Antenas Adaptables
  • tamaño expandido de celda
  • (typ. 10x area)
  • aumento de capacidad por celda

9
Eficiencia de Espectro i-BURST
  • Diseñado o consturido con el propósito de superar
    los beneficios de las antenas inteligentes
  • Canales de espacio reutilización de frecuencia
    intra celdas
  • Una fuente --- 2 usuarios, no interferencia
  • Utiliza tecnología DDT
  • Transmisión de enlace ascendente y descendente en
    la misma frecuencia pero en diferente tiempo
  • El porcesamiento espacial funciona mejor con DDT
    apoya la reciprocidad de canales

10
Comparasiones de Eficiencia Espectral
40
Capacidad de Celda Caudal de tráfico en 10 MHz
(Mbps)
Sistema de Eficiencia de Espectro
4.0
3.5
3.4
2.2
2.1
3.0
0.16
2.5
GPRS
CDMA2000
WCDMA
1xEV-DO
i-BURST
2.0
Eficiencia de Espectro en bits/sec/Hz/cell
1.5
250
Eficiencia de la Red Número de celdas que
producen la misma densidad de información , Mbps
por KM2
1.0
0.5
0
PHS
WLL
GSM
GSM
i-Burst
IS-95B
IS-95C
IS-95 A
HSCSD
19
18
Cdma2000
IS-95 HDR
IntelliCell
12
1
GPRS
CDMA2000
WCDMA
1xEV-DO
i-BURST
11
Adaptive Antenna Fundamentals
  • Combina el equipo físico y programas de
    procesamiento de señales en las estaciones bases
  • Optimiza la transmisión y recepción (Celda
    Personal)
  • Dando como resultado
  • Mejor cobertura y penetración en edificios
  • Instalación simplificada
  • Aumento en la velocidad de datos para el usuario
  • Mayor capacidad, menor requerimientos de espectro

12
Competitive Speed
i-BURST
2.5G
3G
Fuente ATT Wireless, Verizon, ArrayComm, 2002
13
More Users per Base Station
i-BURST
3G
(Mbps)
CDMA 2000 1XRTT
GPRS
Tasa de datos por usuario
  • Más suscriptores Más datos
  • Más ingresos

Source Qualcomm, Ericsson, ArrayComm, 2001
14
Extends Internet Architecture
  • i-BURST claramente extiende la infraestructura
    existente del Internet
  • Instalación fácil (Plug play) los usuarios
    pueden utilizar todas las funciones estándar del
    Internet
  • Todo articulo electrónico se puede convertir en
    un articulo de internet inalámbrico
  • Interfase PI nativa a redes alambicas

15
About ArrayComm
  • Antecedentes de ArrayComm
  • Fundada en 1992, 300 patentes, 170,000
    estaciones base
  • Oficina Pirncipal San Jose, California
  • Tecnología y sistemas extremo a extremo
  • Tecnología de antena adaptable para redes PHS,
    GSM, W-CDMA
  • Sistemas inalámbricos extremo a extremo (i-BURST,
    WLL)
  • Consistentemente reduce costos de cobertura y
    capacidad
  • Tecnología IntelliCell antena inteligente
  • Tecnología excepcional que crea una celda
    personal de comunicación de voz o datos para la
    persona que lo necesita
  • El resultado is una mayor cobertura y capacidad a
    un menor precio, creando una experiencia de alta
    calidad para el consumidor
  • Modelo de Negocio
  • Otorgamiento de licencias para tecnología
  • Chipsets
  • Estimulación de Banda Ancha Personal
