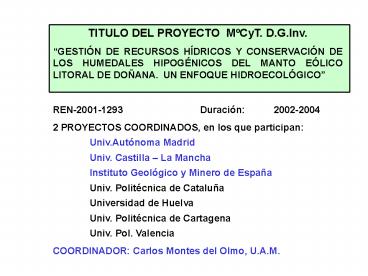

TITULO DEL PROYECTO MºCyT. D.G.Inv. GESTIÓN DE
RECURSOS HÍDRICOS Y CONSERVACIÓN DE LOS HUMEDALES
HIPOGÉNICOS DEL MANTO EÓLICO LITORAL DE DOÑANA.
UN ENFOQUE HIDROECOLÓGICO REN-2001-1293
Duración 2002-2004 2 PROYECTOS COORDINADOS, en
los que participan Univ.Autónoma Madrid Univ.
Castilla La Mancha Instituto Geológico y
Minero de España Univ. Politécnica de
Cataluña Universidad de Huelva Univ.
Politécnica de Cartagena Univ. Pol.
Valencia COORDINADOR Carlos Montes del Olmo,
U.A.M.
2
TITULO DEL SUBPROYECTO 1 Relaciones entre los
humedales de los Mantos Eólicos y el acuífero en
Doñana. Modelización de los procesos
biogeo-químicos clave y su aplicación a la
gestión de los recursos hídricos. IP Carlos
Montes del Olmo, UAM
TITULO DEL SUBPROYECTO 2 Análisis de la dinámica
del sistema acuífero de Doñana y sus relaciones
con la evolución reciente del modelado dunar y
con los usos del terreno y del acuífero IP José
A. Gili Ripoll, UPC
3
TITULO DEL SUBPROYECTO 1 Relaciones entre los
humedales de los Mantos Eólicos y el acuífero en
Doñana. Modelización de los procesos
biogeo-químicos clave y su aplicación a la
gestión de los recursos hídricos.
DATOS BÁSICOS DEL PROYECTO Investigador
Principal Carlos Montes del Olmo Organismo
Universidad Autónoma de Madrid Centro Dpto.
Ecología Subvención concedida 85.469,91
Eur Personal 0 Otros Costes Fecha Inicio
28-DIC-01 Fecha finalización (prevista)
27-DIC-04.
4
PARTICIPANTES Entidades Públicas Universidad
Autónoma de Madrid Universidad de Castilla-La
Mancha, IGME Sevilla. Entidades
Privadas Investigadores Carlos Montes del
Olmo, Mª Carmen Guerrero Sánchez, Anabel
López-Archilla, Sergio Velasco Ayuso, Pablo
Acebes Vives, de la Universidad Autónoma de
Madrid. Máximo Florín Beltrán, de la Universidad
Castilla-La Mancha Carlos Mediavilla Laso, Ana
Rebollo Baños, Antonio Martínez, del Instituto
Geológico y Minero de Sevilla.
5
BREVE DESCRIPCIÓN DEL PROYECTO Se está abordando
el estudio multidisciplinar del ecosistema que
comprende el acuífero de Doñana y su conexión con
las aguas subsuperficiales y los sistemas
hipogénicos superficiales, ahondando en sus
características hidrobiogeoquímicas y
profun-dizando en el papel funcional del
componente biológico, especialmente la comunidad
microbiana, de dicho sistema.
OBJETIVO DEL PROYECTO Analizar los procesos
hidrobiogeoquímicos de la interacción entre las
aguas superficiales y el acuífero aproximándose a
la estructura y función de su comunidad
microbiana y modelizando el funcionamiento del
sistema acuífero/agua subsuperficial/agua
superficial como apoyo a la gestión del los
recursos hídricos del Parque.
6

• TAREAS Y ACCIONES DEL PROYECTO
• Tarea 1 Profundizar y analizar a una escala de
  mayor detalle los procesos a nivel hidroquímico y
  biogeoquímico de la interacción entre las aguas
  superficiales (humedales) y el acuífero
• 1.1-1.2 Campaña de campo para el estudio de la
  evolución piezométrica del acuífero y toma de
  muestras de agua sub-terránea, análisis in situ
  de los procesos hidrogeológicos.
• 1.3 Cuantificación del proceso de nitrificación/
  desnitrifi-cación in situ en el contacto aguas
  superficiales/aguas subterráneas.
• 1.4 Mejora de la red de observación piezométrica
  en el entorno de los hidrosistemas de referencia.

7

• 1.5-1.6 y 1.12 Aplicación de técnicas
  radioisotópicas para la determinación de los
  ciclos biogeoquímicos en el acuífero y de la zona
  no saturada del terreno (estudio de los ciclos
  biogeoquímicos en el contacto humedal-acuífero).
  Análisis de datos y determinación de los
  proce-sos biogeoquímicos clave en los humedales .
• 1.7 Cuantificación de indicadores
  hidroecológicos
• 1.8-1.9 Modelos de retención de contaminación y
  medida y modelado de la inmovilización de metales
  en los sedimentos de los hidrosistemas.

8

• 1.10 Actualización bibliográfica
• 1.11 Análisis de laboratorio
• 1.13 Tratamiento de datos hidroecológicos
• Tarea 2 Aproximación al conocimiento de la
  estructura y función de la comunidad microbiana
  del acuífero Almonte-Marismas
• 2.1-2.2 Determinación de la actividad microbiana
  y la biomasa en el sistema acuífero (zona
  freática y profunda).

9

• Tarea 3 Modelización del funcionamiento global
  del siste-ma acuífero/agua subsuperficial/agua
  superficial, valida-ción del modelo y
  establecimiento de un modelo estrés-respuesta
  como apoyo a la gestión de los recursos hídri-cos
  del Parque.
• 3.1-3.2 Realización, validación y calibración del
  modelo de funcionamiento de los sistemas
  (STELLA).
• 3.3 Establecimiento del modelo estrés-respuesta.
• 3.4 Elaboración y publicación de resultados
  científicos.
• 3.5 Reuniones de coordinación.

10
DESARROLLO DEL PROYECTO
Tarea 1 Profundizar y analizar a una escala de
mayor detalle los procesos a nivel hidroquímico y
biogeoquímico de la interac-ción entre las aguas
superficiales (humedales) y el acuífero 1.1-1.2
Campaña de campo para el estudio de la evolución
piezométrica del acuífero y toma de muestras de
agua sub-terránea, análisis in situ de los
procesos hidrogeológicos. Recopilación,
elaboración e integración de los datos de campo
generados por otros organismos en una base de
datos de niveles del agua subterránea. Control
del nivel piezométrico en aquellos piezómetros
muestreados periódicamente por la UAM para el
estudio de la comunidad microbiana. Determinación
de parámetros fisicoquímicos in situ y toma de
muestras para el análisis de nutrientes por parte
de la UAM. Campañas semestrales de campo para la
toma de muestras para hidroquímica por parte del
IGME. Apoyo IGME-Sevilla al equipo
Limnología-UAM para bombeo en sondeos profundos.
Integración de todas las analíticas realizadas en
el área de Doñana en una base de datos específica
de hidrogeoquímica.
11
1.3 Cuantificación del proceso de
nitrificación/desnitrificación in situ en el
contacto aguas superficiales/aguas subterráneas
Determinación de la presencia activa de
bacterias nitrificantes/desnitrificantes mediante
tets de Bart. (alternativo al propuesto al no
contar con la Dra Carmen Coleto) 1.4 Mejora de
la red de observación piezométrica en el
entorno de los hidrosistemas de referencia
Instalación de sensores de nivel con registro
automático en Complejo Lagunar
Brezo-Toro-Zahillo-Taraje. Instalación de 5
sensores en los sondeos de observación de Raya
del Corte 1 2, BG-8bis (Brezo), SGOP 49 (Toro)
y SGOP 44 (Taraje) y complejo Lagunar de Sta.
Olalla. Se han instalado 3 sensores (Sta. Olalla
1, 2 A y 2B) en un mismo emplazamiento que
registran 3 diferentes niveles surgentes. Estudio
de los humedales mediante técnicas de
Teledetección, para cartografiar las lagunas
peridunares del PND y su entorno y de la
vegetación higrófila asociada a estas áreas,
durante el período 1985 a la actualidad.
12
1.5-1.6 y 1.12 Aplicación de técnicas
radioisotópicas para la de-terminación de los
ciclos biogeoquímicos en el acuífero y de la zona
no saturada del terreno (estudio de los ciclos
biogeo-químicos en el contacto humedal-acuífero).
Análisis de datos y determinación de los procesos
biogeoquímicos clave en los humedales. La
determinación de los ciclos biogeoquímicos en el
acuífero mediante técnicas radioisotópicas no
pudo ser realizada por falta de personal
(responsable Drª Carmen Coleto, denegado
contrato). Se llevaron a cabo la determinación de
enzimas específicas extracelulares implicadas en
el procesamiento de C, N y P. Incorporación de
los nuevos datos a los modelos obtenidos a partir
del proyecto MADRE I. Se realizaron nuevas
tareas Determinación de isótopos ambientales y
componentes traza. Registros verticales de
conductividad y temperatura y ensayos de bombeo.
13
1.7 Cuantificación de indicadores
hidroecológicos Selección de los parámetros
relevantes obtenidos en el proyecto MADRE I e
incorporación de los mismos al modelo 1.8-1.9
Modelos de retención de contaminación y medida
y modelado de la inmovilización de metales en
los sedimentos de los hidrosistemas. Elaboración
del modelo de retención de contaminación y
calibración. Modelado de la inmovilización de
metales sin calibrar por falta de personal. 1.10
Actualización bibliográfica. Búsquedas por los
medios habituales y en bases de datos on line
1.11 Análisis de laboratorio Determinaciones
físico-químicas y biológicas sobre las muestras
recogidas en campo. 1.13 Tratamiento de datos
hidroecológicos Aplicación de tratamientos
estadísticos a las matrices de datos para
establecer las relaciones entre ambas
características.
14
DESARROLLO DEL PROYECTO
Tarea 2 Aproximación al conocimiento de la
estructura y función de la comunidad microbiana
del acuífero Almonte-Marismas 2.1-2.2
Determinación de la actividad microbiana y la
biomasa en el sistema acuífero (zona freática y
profunda). Medición de biomasa activa mediante
determinación de ATP por luminiscencia Medición
de la producción secundaria mediante
incorporación de leucina tritiada. Recuento de
microorganismos por epifluorescencia,
determinación de biovolumen y biomasa.
2.3 Implicación de los microorganismos del
acuífero en los principales ciclos
biogeoquímicos (C, N, P) (nueva tarea
incorporada) Determinación de enzimas
extracelulares específicas mediante técnicas
colorimétricas y espectrofluorométricas. Se
determina la actividad de ß-glucosidasa, fenol
oxidasa (procesamiento de C de fácil asimilación
y recalcitrante, respectivamente),
aminopeptida-sa( procesamiento N) y fosfatasa
alcalina (procesamiento P)
15
2.4 Determinación de los principales grupos
funcionales presentes en el acuífero (nueva
tarea incorporada) Aplicación de tests de Bart
para la determinación de la presencia, actividad
y concentración relativa de bacterias
nitrificantes/ desnitrificantes, bacterias
sulfatorreductoras/sulfooxidantes y bacterias del
hierro
16
DESARROLLO DEL PROYECTO
Tarea 3 Modelización del funcionamiento global
del sistema acuífero/agua subsuperficial/agua
superficial, validación del modelo y
establecimiento de un modelo estrés-respuesta
como apoyo a la gestión de los recursos hídricos
del Parque. 3.1-3.2 Realización, validación y
calibración del modelo de funcionamiento de los
sistemas (STELLA). Aplicación del programa
STELLA de modelado con los datos obtenidos de los
proyectos MADRE I y MADRE II. Introducción de
variables no incluidas en el modelo para
comprobar su validez 3.3 Establecimiento del
modelo estrés-respuesta. Diseño de un sistema
experto sencillo del tipo de SI., ENTONCES
para valorar las funciones hidroecológicas de los
humedales
17
3.4 Elaboración y publicación de resultados
científicos. Participación en congresos
especializados nacionales e internacionales.
Memoria para la obtención del título de Estudios
Avanzados (UAM). Edición de un CD sobre la
modelización de la inmovilización de metales
pesados (UCLM). Una tesis doctoral (UAM) en fase
de elaboración y dos artículos científicos en
preparación. 3.5 Reuniones de
coordinación. Una vez al año en persona y
contacto permanente mediante el establecimiento
de una lista de correo para intercambio de
información, datos y apoyo entre los distintos
grupos
18
COMENTARIOS / RESUMEN FINAL DEL SEGUIMIENTO
Problemas en la realización del
proyecto Problema 1 Falta de personal por parte
de la UAM y la UCLM Problema 2 Retraso en el
inicio del proyecto debido al desacople
administrativo en la llegada de los fondos en el
primer año y en la incorporación del becario
asociado al proyecto. Se solicita una prórroga de
seis meses. Sólo aquellas tareas específicas que
requerían conocimientos y experiencia previa por
parte de alguna persona específica no han podido
ser realizadas. El resto está mayoritariamente en
ejecución y se han añadido tareas nuevas que
complementan los objetivos propuestos en el
proyecto.
19
SUBPROYECTO 2 Análisis de la dinámica del sistema
acuífero de Doñana y sus relaciones con la
evolución reciente del modelado dunar y con los
usos del terreno y del acuífero
20
DATOS BÁSICOS DEL PROYECTO Investigador
Principal José A. Gili Ripoll Organismo
Universidad Politécnica Cataluña Centro E.T.S.
Ingenieros de Caminos, C. y P. Dpto. Ing. del
Terreno, Cartográfica y Geofísica Subvención
solicitada (total investigador) 108.983,60
Subvención concedida 75.847,73
Personal 0 Otros Costes Fecha Inicio
28-DIC-01 Fecha finalización (prevista)
27-DIC-04..
21
PARTICIPANTES Entidades Públicas UPC, UPV,
U.H. Entidades Privadas -- E.P.O.s y
colaboradores reales I.G.N., P.N. Doñana,
E.B.D. (CSIC), C.H.G., I.C.C., Trimble Investigado
res IP José A. Gili Ripoll. UPC Sergio
González, Felipe Buill, Amparo Núñez, Nieves
Lantada, Marisol Manzano (UPCT). UPV Ángel
Martín, Francisco García, Jorge Padín U.H. Paco
Borja, M.Ángeles Barral, César Borja
22

• OBJETIVO DEL PROYECTO
• Reconstrucción de la historia reciente de las
  variaciones de la piezometría del acuífero del
  M.E.L. de Doñana, evolución de las formaciones
  superficiales, el modelado y la topografía dunar
• -gt Estudio de la morfología y evolución del MEL
• -gt MDT, perfilado de las cadenas de dunas
  litorales
• -gt Recopilación datos evolución
  freática/piezométr.
• -Estudio de la influencia del agua subterránea en
  el régimen hidrológico de las lagunas epidunares
  (Sta. Olalla)
• Marco de referencia geodésico para Doñana mejora
  y ampliación. Sirve para dar posición altimétrica
  de calidad a todos los elementos de los otros
  grupos del proyecto, y de cualquier actividad en
  la zona de Doñana (sondeos, muestras, niveles)
• gt Modelo local de Geoide en Doñana

23

• BREVE DESCRIPCIÓN DEL PROYECTO
• En el subproyecto 2 coexisten 3 grupos de
  trabajo, que trabajan coordinadamente entre sí y
  con los miembros del subproyecto 1
• Grupo de Hidrogeología (UPC UPCT)
• - Grupo de Geomorfología (UH)
• - Grupo de Topometría (UPC- UPV)
• Y trabajamos en las siguientes zonas
• - Zona A, NW de la marisma (Matasgordas-El
  Partido)
• - Zona B, lineación de marismas
  Toro-Dulce-Sta.Olalla...
• - Zona C Sector Abalario (especialmante Oro y
  Carrizo)
• - Zona de dunas (Manto Eólico Litoral, MEL)

24
TAREAS Y ACCIONES DEL PROYECTO 1 (T) Marco de
referencia geodésico de precisión, homogéneo para
dar apoyo al resto de equipos y proyectos
(presentes y futuros) (GPS) 2 (T)
Comprobación y ajuste local del Geoide Ibérico
IBERGEO95 para poder corregir las alturas
elipsoidales (GPS) a cotas ortométricas.
(GPS/nivelación /gravedad) 3 (T)
Levantamientos topográficos de parte de la
marisma (Zona A), las lagunas (Zona B), las
dunas (MEL), de sondeos y pozos.
(GPS (RTK)/Estación Total) 4 (G)
Caracterización de la dinámica hídrica de la zona
no saturada del acuífero hasta una profundidad
aproximada de 3 m a partir de la identificación y
análisis de los principales tipos de flujos
subsuperficiales.
25
TAREAS Y ACCIONES DEL PROYECTO (cont.) 5 (G)
Caracterización de las formaciones superficiales
del área de estudio y de las formaciones
edafosedimentarias de carácter palustre del manto
eólico litoral de Abalario-Doñana. 6 (G) Modelo
de cartografía ecodinámica para los ecosistemas a
distintas escalas, aportando claves para una
clasificación de las lagunas atendiendo a su
génesis, modelado de la cubeta y formaciones
superficiales (como ayuda a la gestión de los
recursos hídricos y la conservación de los
humedales en el manto eólico litoral). 7 (H)
Seguimiento del régimen y los niveles de agua en
las lagunas y en los sondeos/piezómetros, en todo
el parque, pero especialmente en la zona B. 8
(H) elaboración de un modelo conceptual y
numérico para simular la interelación agua
subterránea-lagunas epidunares (Sta. Olalla)
26
DESARROLLO DEL PROYECTO
El proyecto se ha desarrollado esencialmente
según las líneas de trabajo y tareas previstas
para la consecución de los objetivos. Con los
problemas que se comentarán más adelante. Se han
llevado a cabo dos grandes reuniones de
coordinación para intercambio de información,
datos y apoyo entre los distintos grupos - En
Julio de 2002 en el propio P.N. Doñana - En
Noviembre de 2003 en la UAM
27
DESARROLLO DEL PROYECTO (cont)
Se quieren resaltar los resultados en forma de
publicaciones, fruto total o parcial del
proyecto Articulos en congresos Gili et al.
MARCO DE REFERENCIA GEODÉSICO PARA TRABAJOS
TOPOGRÁFICOS E HIDROGRÁFICOS MEDIANTE GPS EN EL
P.N. DOÑANA (ESPAÑA) 3RA. Asamblea Hispano
portuguesa de Geodesia y Geofísica (Febrero
2002) Puig y De Miguel CLASIFICACIÓN DE
IMÁGENES MULTIESPECTRALES A TRAVÉS DE REDES
NEURONALES Quinta Semana Geomática de
Barcelona (Febrero 2003) Ibáñez EXPERIENCIAS
EN LA MONITORIZACIÓN DE CAMBIOS SUBDECIMÉTRICOS
EN LA MARISMA DEL PARQUE NACIONAL DE DOÑANA
Quinta Semana Geomática de Barcelona (Febrero
2003) Gili et al. PERFILES GPS-RTK PARA EL
ESTUDIO DEL MANTO EÓLICO LITORAL DEL P. N. DE
DOÑANA, Quinta Semana Geomática de Barcelona
(Febrero 2003) Puig, de Miguel, Sopena
CLASIFICACIÓN DE IMÁGENES MULTIESPECTRALES
MEDIANTE REDES NEURONALES CON FUNCIONES DE
ACTIVACIÓN PERIÓDICAS congreso nacional de
Teledetección (septiembre 2003)
28
DESARROLLO DEL PROYECTO (cont)
Borja, C. Díaz del Olmo, F. Cámara, R. y Borja,
F. Fases del sistema palustre holoceno del
Manto Eólico Litoral de El Abalario-Doñana
(MELAD). IX Reunión Nacional de Cuaternario,
Oviedo (España), julio de 2003. Zazo, C. Silva,
P.G. Roquero, E. Mercier, N. Goy, J.L.
Dabrio, C.J. Borja, F. Lario, J. Soler, V. y
Polo, D. Tectónica y sedimentación reciente en
el litoral de El Abalario, Huelva (Golfo de
Cádiz). 4º Simposio sobre el Margen Ibérico
Atlántico, Vigo (España), julio 2003. Borja, C.
Díaz del Olmo, F. Cámara, R. y Borja, F.
Cartografía ecodinámica de detalle (gt110.000)
como herramienta aplicada al análisis de lagunas
litorales. El caso de la laguna de Ana. II
Reunión de Geomorfología Litoral, Santiago de
Compostela (España), junio de 2003. Publicaciones
Borja, C. Díaz del Olmo, F. Cámara, R. y
Borja, F. (2003). Fases del sistema palustre
holoceno del Manto Eólico Litoral de El
Abalario-Doñana (MELAD). En G. Flor (ed.) Actas
de la IX Reunión Nacional de Cuaternario.
Oviedo, pp 117-122. ISBN 84-688-4219-2. Zazo,
C. Silva, P.G. Roquero, E. Mercier, N. Goy,
J.L. Dabrio, C.J. Borja, F. Lario, J. Soler,
V. y Polo, D. (2003). Tectónica y sedimentación
reciente en el litoral de El Abalario, Huelva
(Golfo de Cádiz). Thalassas, an international
journal of marine science, 19 79-80. ISSN
0212-5919. Tesis Doctorales Edurne Lozano, Las
Aguas subterráneas en los Cotos de Doñana y su
influencia en las lagunas. (UPC, abril 2004)
M. Ángeles Barral (Universidad de Huelva, 2004)
29
COMENTARIOS / RESUMEN FINAL DEL SEGUIMIENTO
Problemas en la realización del proyecto 1
Falta de personal investigador con cargo al
Proy. 2 Falta de personal de apoyo para la
gestión administrativa del Proy. 3 Recorte
importante en la concesión. 4 Retraso en el
inicio del proyecto debido al retraso
IMPORTANTÍSIMO en la llegada de los fondos. Ahora
se solicita una prórroga de seis meses para la
finalización. Con liquidez de otros proyectos (y
con el patrocinio especial de VISA), se han
podido llevar a cabo las tareas previstas, aunque
algunas campañas de campo han peligrado
seriamente. Adicionalmente, con los resultados
del proyecto MADRE-2, se ha podido colaborar en
la realización de levantamientos de precisión
mediante LIDAR (C.H.G.) (tarea que había quedado
fuera de presupuesto en el proyecto CICYT
MADRE-1).
30
http//www.donagua.org
31
CASO 1 Parque Nacional de Doñana, Proyectos
MADRE 1 y MADRE 2 (CICyT)
32
Situación

• Madre-1 (1997-2000) Madre-2 (2002-2004),
  pluridisciplinar
• Hidrología (superficial y subterránea),
  Geomorfología y Topografía, Ecología de los
  humedales (marisma y lagunas).
• Zona singular, de elevado valor ecológico, pero
  poco trabajo métrico previo.

33
Subproyecto 2, Grupos de trabajo

• Grupo de Hidrogeología (UPCT, Marisol Manzano)
• Grupo de Geomorfología (UH, Francisco Borja)
• Grupo de Topometría (UPC y UPV, Josep A. Gili)

Subproyecto 2, Zonas o áreas de trabajo

• Zona A, NW de la marisma (Matasgordas-El Partido)
• Zona B, lineación de marismas Toro-Dulce-Sta.Olal
  la...
• ( Zona C Sector Abalario (espec. Oro y Carrizo))
• Zona de dunas (Manto Eólico Litoral, MEL)

34
Grupo de Topometría. Tareas realizadas (campañas
1998, 2000, 2002)

• 1 Marco de referencia geodésico de precisión,
  homogéneo para dar apoyo al resto de equipos y
  proyectos (presentes y futuros) (GPS)
• 2 Comprobación y ajuste local del Geoide Ibérico
  IBERGEO95 para poder corregir las alturas
  elipsoidales (GPS) a cotas ortométricas. (GPS/ni
  velación /gravedad)
• 3 Levantamientos topográficos de
• - parte de la marisma (Zona A),
• - las lagunas (Zona B),
• - las dunas (MEL) (GPS (RTK)/Estación Total)

35

• Como se puede ver, la herramienta
• fundamental ha sido el GPS...

36
Otras herramientas

• NIVELES DE TOPOGRAFÍA (para nivelación
  geométrica)

• ESTACIONES TOTALES (para itinerarios
  topográficos y radiación)

• GRAVÍMETROS (para medida anomalías de la
  gravedad)
• ?

37
Tarea 1, Red Geodésica marco

• Baselíneas GPS-Estático-Rápido enlazando
  vértices REGENTE (IGN) con vértices propios, con
  puntos de medida y zonas de interés.

38
Tarea 2 (1/3), Modelo local de Geoide
IBERGEO95 (Sevilla, 1995, 1999)
39
Tarea 2 (2/3), Comprobación gradientes (1998)
Doble nivelación (GPS/geométrica)
Se ha comprobado ? Gradientes de N elevados
(hasta 7 cm/km) ? Gradientes varían con la
distancia ? El modelo IBERGEO globalmente bien
40
Tarea 2 (3/3), Ajuste local Geoide (2000...)
Incorporando medidas de gravedad con gravímetros
(IGN y UPV)
41
Tarea 3 (zona A) (1/7) Perfilado zona piloto
marisma
por Navegación GPS-RTK
42
ROVER DURING NAVIGATION ALONG A PROFILE
(DEF5.AVI)
Tarea 3 (zona A) (2/7) Perfilado (Video 1,
exterior rover)
43
DETAIL OF CREW DURING NAVIGATION (DEF6.AVI)
Tarea 3 (zona A) (3/7) Perfilado (Video 2,
interior rover)
44
Tarea 3 (zona A) (4/7), Perfilado rendimientos
Planta de perfiles (cada 50 m) (repetido Julio
2000)
Productividad (media 125 Ha/día)
45
Tarea 3 (zona A) (5/7), Perfilado repetibilidad
y errores
46
Tarea 3 (zona A) (6/7), Perfilado repetibilidad
y errores
47
Tarea 3 (zona A) (7/7), MDT conjunto y
perspectivas
48
Tarea 3 (zona B), Itinerario lagunas GPS
49
Tarea 3 (zona dunas), (1/4) Perfilado M.E.L.
50
Tarea 3 (zona dunas), (2/4) Perfilado M.E.L.
51
Tarea 3 (zona dunas), (3/4) Perfilado M.E.L.
52
Tarea 3 (zona dunas), (4/4) Perfilado M.E.L.
53
En marcha actualmente LIDAR marisma (Láser
Escáner) Fuera del proyecto CICYT Doñana 2005
(MºM.A.)- gt C.H.G. -gt FotonorGEA
54
(No Transcript)
55
Consideraciones finales

• El Sistema GPS es una herramienta extremadamente
  útil y operativa en zonas tan amplias como
  Doñana.
• Es imprescindible tener un buen modelo de Geoide
  (ondulaciones) para transformar h a
  ortométricas Hh-N, especialmente en trabajos
  de hidrología.
• En el proyecto Madre-2 se van a seguir haciendo
  determinaciones GPS/ nivelación/gravedad para
  mejorar el ajuste
• La navegación GPS por la marisma es difícil
• velocidad baja
• dificultad al seguir líneas o perfiles
  pre-planeados

56
Muchas gracias por su atención /seguimiento
