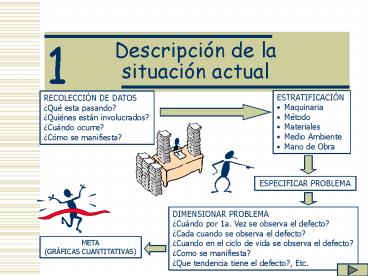

Descripción de lasituación actual
1

• ESTRATIFICACIÓN
• Maquinaria
• Método
• Materiales
• Medio Ambiente
• Mano de Obra

RECOLECCIÓN DE DATOS Qué esta pasando? Quiénes
están involucrados? Cuándo ocurre? Cómo se
manifiesta?
ESPECIFICAR PROBLEMA
DIMENSIONAR PROBLEMA Cuándo por 1a. Vez se
observa el defecto? Cada cuando se observa el
defecto? Cuando en el ciclo de vida se observa
el defecto? Como se manifiesta? Que tendencia
tiene el defecto?, Etc.
META (GRÁFICAS CUANTITATIVAS)
2
Describir la situación actual
1
OBJETIVO
Determinar utilizando hechos y datos, que
problema se tiene, donde se presenta, cómo se
manifiaesta, cuando se presenta y a quien le
sucede.
3
Describir la situación actual
1

• Gráfica de barras
• Gráfica de punto
• Gráfica de radar
• Gráfica de pastel

Representación gráfica
4
Describir la situación actual
1
Procedimiento

• Definir que datos y como se requieren para
  describir el problema.
• Recolectar y estratificar datos
• Representarlos de manera gráfica, utilizando
  indicadores de desempeño.
• Obtener conclusiones.
• Confirmar.
• Redefinir meta del proyecto.

5
Grafica de Barras
1
Uso Comparar magnitudes de dos cantidades
6
Grafica de Puntos
1
Uso Visualizar el comportamiento de una variable
en el tiempo.
7
Grafica de Radar
1
Uso Observar equilibrio entre items.
8
Grafica de Pastel
1
Uso Descomposición en partes de un valor en un
período de tiempo base porcentual.
9
Representaciones Gráficas
1

• Recomendaciones
• Decidir categorias a incluir.
• Recolectar y tabular.
• Determinar escalas.
• Dibujar de acuerdo a los datos registrados y tipo
  de gráfico.
• Documentar la información, titulo, fecha, lugar,
  proceso, servicio, nombre del que elaboró.

10
