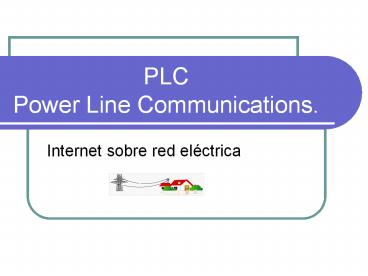

PLC Power Line Communications.

1
PLC Power Line
Communications.

• Internet sobre red eléctrica

2
Qué es PLC?

• PLC es una tecnología de acceso a servicios de
  telecomunicación.
• Convierte la red de distribución eléctrica de
  baja tensión en una red de telecomunicaciones
  apta para transmitir datos y voz.

3
Antecedentes

• En los años 50, las empresas de energía lo usaban
  para el control eléctrico y el alumbrado público.

• En los 90, se consiguieron velocidades
  suficientemente altas.

4
Introducción

• La red eléctrica consta de tres partes
• baja tensión
• media tensión
• alta tensión
• PLC es válido en baja tensión (ámbito doméstico).
• Acondicionamiento de la infraestructura eléctrica
  para que pueda transmitir a bajas frecuencias.

5
Introducción

• No afecta a la corriente eléctrica (50-60Hz).
• PLC se utiliza en bajas frecuencias (2-30MHz).
• Unidades acondicionadoras filtran y separan las
  señales (eléctrica y datos).

6
Distribución

• Topología de dos niveles
• Nivel doméstico datos circulan por cables
  eléctricos mediante PLC.
• Nivel global subestaciones eléctricas se
  conectan entre sí con fibra óptica (y con el
  resto de telecomunicadoras).

7
(No Transcript)
8
(No Transcript)
9
Inconvenientes

• Red eléctrica no está diseñada para transmitir
  datos.
• Se añade ruido a la señal.
• PLC usa OFDM (Orthogonal Frequency Division
  Multiplexing).
• PLC no puede sobrevivir al paso de un
  transformador. Solo se utiliza en la última milla
  (baja tensión).

10
Inconvenientes

• Los transformadores deben ir acompañados de una
  estación base PLC (que extrae los datos,
  separando frecuencias ).
• Implica mayor inversión. Más factible en Europa
  (más usuarios por transformador).
• Interferencias y perturbaciones del medio
  (aeropuertos, FM, bomberos, etc.)

11
(No Transcript)
12
Inconvenientes

• Limitación de distancia.
• Transmisión óptima 100 metros entre domicilio y
  transformador.
• Necesidad de repetidores en contadores de las
  viviendas y edificios muy altos.

13
Ventajas

• Velocidades altas en las prueba piloto
• Barcelona 3Mbps
• Sevilla 12Mbps
• Costes bajos, infraestructura ya existente.
• Alcance a más usuarios, red eléctrica más amplia.
• Más aplicación en domótica.

14
(No Transcript)
15
Ventajas domótica
16
Protocolo X-10

• Más antiguo de los 3 explicados.
• Modulación ASK con 0,5Watios de potencia.
• Portadora de 120Hhz.
• Redundancia cuádruple
• Paquete 11 bits repetidos 2 veces
• Cada bit repetido 2 veces
• La trama contiene cabecera con código local,
  número de módulo y código de función a realizar.

17
Aparatos para X-10

• adaptador para apagar y encender
  lámparas
• Sistema Automatización de Cortinas
• Mandos y otros aparatos
  para el control de la casa

18
Protocolo CEbus (Consumer Electronics Bus)

• El Standard CEBus (EIA-600) es un protocolo
  desarrollado por la Asociación de Industrias
  Electrónicas (EIA) para hacer posible la
  interconexión y comunicación entre dispositivos
  electrónicos en el hogar.
• Utiliza CSMA/CDCR para evitar colisiones.
• Protocolo punto a punto.
• Cada paquete contiene la dirección del emisor y
  del receptor.
• Utilizado solo en Europa.

19
Protocolo LonWorks

• Protocolo punto a punto, con esquemas CSMA.
• Frecuencias más estandarizadas. Utilización nivel
  mundial. ( CEbus solo Europa).
• Ofrece tasas de transferencia de 5,5kbps , y de
  tasa efectiva 4kps.

20
(No Transcript)
