El Hacha

1

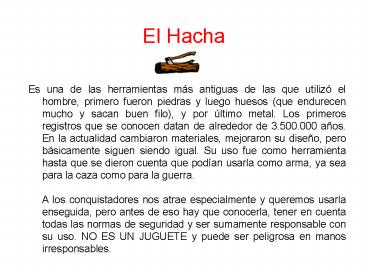

El Hacha
Es una de las herramientas más antiguas de las
que utilizó el hombre, primero fueron piedras y
luego huesos (que endurecen mucho y sacan buen
filo), y por último metal. Los primeros registros
que se conocen datan de alrededor de 3.500.000
años. En la actualidad cambiaron materiales,
mejoraron su diseño, pero básicamente siguen
siendo igual. Su uso fue como herramienta hasta
que se dieron cuenta que podían usarla como arma,
ya sea para la caza como para la guerra. A los
conquistadores nos atrae especialmente y queremos
usarla enseguida, pero antes de eso hay que
conocerla, tener en cuenta todas las normas de
seguridad y ser sumamente responsable con su uso.
NO ES UN JUGUETE y puede ser peligrosa en manos
irresponsables.
2
Tipos de Hacha
De mano pesan entre 500 g. Y 1 kg. Son ideales
las de 700 g. De tumbo pesan entre 1,5 kg. Y 3
kg. Francés son las de mango recto con hierro
alargado. Son más peligrosas y recomendadas solo
para expertos. Canadiense son las de mango con
doble curva. Son más práctica y facilitan los
movimientos.
3
Mantenimiento del Hacha
Mango Dentro de lo posible elegir mangos de
madera con pocos o ningún nudo. Equilibrada. De
ser necesario arreglar el pie del
mango. HierroMantenerlo engrasado, puede ser con
grasa de litio o ideal con vaselina sólida, y
envuelto en papel manteca. No usar como
martillo. FiloDebe ser parejo. Se puede afilar
con lima, piedra circular o lisa.
4
(No Transcript)
5
(No Transcript)
6
Nota Asegúrate de que el filoeste en línea con
el centrodel mango. El mango debeser de madera
muy dura
7
Debe tener un ángulo de 85 grados
8
(No Transcript)
9
Seguridad
10
(No Transcript)
11
(No Transcript)
12
(No Transcript)
13
Cuando tienes algún soporte puedes trabajar en el
aire. Para esto, debes sostener la leña con la
mano izquierda (Fig. A) y golpear oblicuamente un
poco por debajo de la sección a cortar. Dar
vuelta la madera y un segundo tajo por encima de
la sección a cortar (Fig. B) así, el leño se
corta fácilmente.
14
La forma adecuada
15
Medidas de seguridad del Hacha
No jugar con el hacha. No correr o caminar por
terrenos inestables con el hacha en la mano. No
llevarla en el hombro. Al comenzar su uso,
despejar el radio de movimiento. No usarla
cuando uno está cansado. No dejarla en el piso,
clavada en un árbol. Al pasarla a otra persona
no arrojarla jamás. Se entrega con el mango
hacia arriba y el filo hacia la persona que
entrega.
16
Las partes de un cuchillo
17
(No Transcript)
18
Cuchillo
19
Forma Correcta
20
Medidas de seguridad para manejar el cuchillo

• Mantener la hoja del cuchillo afilada, limpia y
  libre de óxido.
• 2. Al cortar un madero pequeño, mueve el cuchillo
  hacia fuera, teniendo cuidado de no hacerlo si te
  rodean personas.

21

• 3. Evite poner el cuchillo en el fuego, pues
  perderá su filo.
• 4. Cuando termines de usar el cuchillo debes
  guardarlo en su cartuchera.

22

• No corras portando el cuchillo en la mano.
• Al astillar un leño, evita golpear el borde
  superior del cuchillo, pues el filo y la hoja
  perderá su buen estado, además el cuchillo se
  soltará de su mango.
• Tener sumo cuidado de no torcer la hoja mientras
  se trabaja, ya que se puede romper.
• Para cortar bien una rama gruesa, hay que meter
  el cuchillo perpendicularmente lo más profundo
  que sea posible, dando una vuelta a toda la rama.
  Luego se va cortando viruta sobre el trozo que se
  quiera cortar. Esto da un corte limpio y prolijo.


23
LAS AMARRAS BASICAS
24
Tipos de Amarras
Amarra Diagonal Sirve para unir o juntar dos
varas o palos que se encuentran formando un
ángulo agudo, menos de 90. Es menos usada que la
Amarra Cuadrada, pero es muy utilizada en la
construcción de caballetes de mesones, pórticos,
etc. Para comenzar use un nudo Ballestrinque
apretando fuertemente las dos varas, de tres o
cuatro vueltas alrededor de las varas en sentido
del ballestrinque, luego, de tres o cuatro
vueltas en sentido contrario, remate o atortore
con dos o tres vueltas entre las varas. Termine
realizando un nudo llano o Verdadero entre las
puntas, se puede finalizar también con un vuelta
de braza o con un ballestrinque.
25
Amarra Cuadrada Es usada para unir dos troncos,
varas o palos unidos en un ángulo recto. La
cuerda debe medir aproximadamente 60 veces el
diámetro de la vara más gruesa. Comience con un
Ballestrinque bien firme sobre la vara más
gruesa. El chicote páselo sobre la otra vara
rodeándola, luego por detrás de la vara más
gruesa y vuelva a rodear la vara más delgada por
el otro extremo, aproximadamente 4 vueltas, luego
apriete o atortore pasando la cuerda entre las
varas, 4 veces. Termine realizando un nudo llano
o Verdadero entre las puntas, se puede finalizar
también con un vuelta de braza o con un
ballestrinque.
26
Amarra Trípode Esta amarra es usada para la
construcción de Trípodes en campamentos. Una
amarra trípode comienza con un ballestrinque en
la vara central y luego pasa alternadamente por
encima de las tres varas, que deben estar
colocadas lado a lado con una pequeña distancia
entre ellas. No es necesario atortorar esta
amarra, puede ajustar el trípode girando la vara
del medio. Termine realizando un nudo llano o
Verdadero entre las puntas, se puede finalizar
también con un vuelta de braza o con un
ballestrinque.
27
Amarra Redonda o Paralela Sirve para unir dos
varas colocadas paralelamente. Puede ser usada
para apoyar o sustentar otra vara o para
alargarla. Comience con un ballestrinque sobre
las dos varas, luego de tantas vueltas como
desee, pero procurando que las varas estén
firmes, luego atortore pasando la cuerda entre
las varas, tres a cuatro vueltas. Termine uniendo
las puntas de la cuerda con un nudo llano o
verdadero, se puede finalizar también con un
vuelta de braza o con un ballestrinque.
28
Amarra Continua Sirve para unir muchas varas
colocadas en vertical con otra (u otras). Puede
ser usada para construir una pared, mesa, banco,
etc. Comience con un ballestrinque (en la mitad
de la cuerda) sobre la vara que recibirá a las
otras, luego pase la piola sobre la vara en
vertical (una punta a cada lado de la vara) y
cruce la piola por debajo de la vara que recibe a
las otras, luego levante los cabos y haga lo
mismo con todas las otras varas en vertical.
Termine uniendo las puntas de la cuerda con un
nudo llano o verdadero, se puede finalizar
también con un vuelta de braza o con un
ballestrinque.
29
Construcción de Campamento





30

31

La leña acumulada puede ser colocada en la
proximidad de los fuegos, bien resguardada de la
lluvia, ventilada, y bien distribuida. Colocá la
leña delgada aparte de la leña mediana y de la
gruesa (Que servirá para producir brasas
duraderas y ricas en calorías). Una manera
práctica de colocar la leña consiste en ponerla
debajo de un techo (Por ejemplo debajo de un
cartón levantado, debajo de un toldo o de una
tela plástica). Se sobreentiende que hay que
recoger únicamente aquel combustible que se
encuentre tirado en el suelo, madera muerta y no
la madera verde o demasiado vieja frecuentemente
atacada por la podredumbre. Es posible encontrar
ganchos en algunos árboles (Ramas secas que aún
no han caído) en ciertos árboles. Estos ganchos
se identifican con facilidad, pues carecen de
hojas.  Para usar este tipo de combustible habrá
que conocer bastante sobre la Naturaleza como
para saber exactamente qué gancho se puede
extraer.
32
EL MODELO 1Esta compuesto por 2 troncos redondos
unidos por cuerdas entrelazadas formando una
especie de red rústica y otro tronco redondo que
sirve de apoyo. Habrá que ponerlos al revés, con
el anverso al exterior, para evitar que el polvo
con la humedad se depositen en la parte
cóncava.  EL MODELO 2Muy sencillo 2 estacas
colocados paralelamente sobre el suelo, la una
contra la otra, y unas estacas más pequeñas
verticales y paralelas clavadas en el suelo a
ambos lados de los troncos redondos. Estas
estacas, así fijadas, constituyen otros tantos
apoyos sobre los cuales descansan los platos
colocados oblicuamente.  Otras instalaciones
pueden prepararse para confeccionar porta-tapas
de ollas o para guardar sartenes y otros
elementos.
33
(No Transcript)
34
(No Transcript)
35

36

37
(No Transcript)
38
(No Transcript)
39
(No Transcript)
40
(No Transcript)
41
(No Transcript)
42
(No Transcript)
43
(No Transcript)
44
(No Transcript)
45
(No Transcript)
