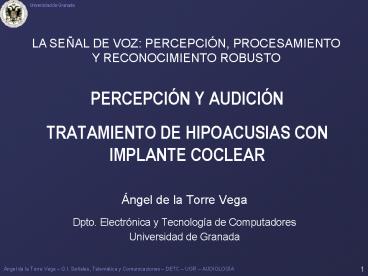

PERCEPCIN Y AUDICIN TRATAMIENTO DE HIPOACUSIAS CON IMPLANTE COCLEAR

1
PERCEPCIÓN Y AUDICIÓNTRATAMIENTO DE HIPOACUSIAS
CON IMPLANTE COCLEAR
LA SEÑAL DE VOZ PERCEPCIÓN, PROCESAMIENTO Y
RECONOCIMIENTO ROBUSTO

• Ángel de la Torre Vega
• Dpto. Electrónica y Tecnología de Computadores
• Universidad de Granada

2
PROGRAMA

• PERCEPCIÓN Y AUDICIÓN -- (10 de Julio)
• Anatomía y fisiología de la audición
• Percepción del sonido (percepción de la voz)
• Patologías de la audición. Exploraciones
  funcionales
• TRATAMIENTO DE HIPOACUSIAS CON IMPLANTE COCLEAR
  (I.C.) -- (11 de Julio)
• Funcionamiento del I.C.
• Percepción con el I.C. posibilidades y
  limitaciones
• Diseño del I.C. estrategias de codificación
• Programación del implante coclear
• Resultados del implante coclear

3
Material del curso

• Transparencias
• http//www.ugr.es/atv
• Correo electrónico
• atv_at_ugr.es

4
Órganos de la audición

• Anatomía (se conoce desde siglo XIX)
• Fisiología (años 60)
• Órganos de la audición
• Oído externo
• Oído medio
• Oído interno
• Vías auditivas
• Corteza cerebral

5
Papel de los órganos

• Oídos externo y medio
• Protección y transmisión onda mecánica
• Oído interno
• Transducción auditiva (generación de potenciales
  de acción)
• Vías auditivas
• Transmisión de los potenciales de acción
• Corteza cerebral
• Procesamiento de la información

6
(No Transcript)
7
Transducción auditiva
8
Los mecanismos involucrados en la audición son
más complicados....

• Oído externo respuesta en frecuencia depende de
  la dirección (localización y detección de
  movimiento de fuentes sonoras)
• Oído medio reflejo estapedial
• Oído interno sintonización
• Células ciliadas externas (inervación eferente,
  descendente)
• Células ciliadas internas (inervación aferente,
  ascendente)

9

• Vías auditivas distintas estaciones
• Tronco cerebral (núcleos cocleares, colículo
  inferior, cuerpo geniculado medio)
• Con distintas funciones
• Generación reflejo estapedial
• Estimulación eferente células ciliadas internas
• Inhibición/realce de respuestas
• Localización del sonido
• Corteza cerebral
• Procesamiento de la información
• Conexión con otras áreas (lenguaje)

10
Audiología

• Funcionamiento oído normal
• Procesamiento señal de audio
• Funcionamiento oído patológico
• Problemas
• Limitaciones en la audición
• Tratamiento
• Exploraciones audiológicas
• Evaluación de la funcionalidad

11
El laberinto

• Laberinto
• Vestíbulo
• Cóclea
• Conductos semicirculares
• Laberinto
• Laberinto óseo
• Laberinto membranoso

12
Laberinto óseo y cóclea
13
Laberinto óseo anterior (cóclea)

• Hueso compacto
• Formado en el 5º mes de vida embrionaria
• Tubo cónico, enrollado sobre cono que describe 2
  vueltas y media

14
Sección de la cóclea
Sección de la lámina espiral ósea

• Columela o modiolo
• Lámina de los contornos
• Canal de Rosenthal
• Lámina espiral ósea
• Habénula perforata
• Orificios salida nervio auditivo

• Canal de Rosenthal
• Canal aferente de la lámina espiral
• Habénula perforata

15
Laberinto membranoso (rampas cocleares)
16
El órgano de Corti
17
Células del órgano de Corti

• Células de soporte
• Células sensoriales
• Células ciliadas externas
• 3 hileras (de 18.000 a 20.000)
• 90 inervación eferente
• 5 inervación aferente
• Estereocilios tocan membrana tectoria
• Células ciliadas internas
• 1 hilera (aprox. 6.000)
• 10 inervación eferente
• 95 inervación aferente
• Estereocilios no tocan la membrana tectoria

18
Células ciliadas
Int.
Ext.

• Núcleo
• Mitocondrias
• Estereocilios
• Placa basal de los estereoc.
• Cuerpo de Hensen
• Microvellosidades C. Soporte
• Placa basal kinocilio vestigial
• Fibras nerviosas afer. efer.

19
Papel de las células ciliadas externas

• Capacidad motriz (inervación eferente)
• Mueven la membrana basal
• Relacionadas con mecanismo de afinación o
  sintonización
• Relacionadas con las otoemisiones acústicas
• Ototóxicos selectivos (afectan a CCE y no a CCI)
  gentamicina, estreptomicina
• Pérdida de OAE
• Pérdida de capacidad de sintonización

20
Fisiología de la audición

• Oído externo pabellón y CAE
• Oído medio tímpano y osículos
• Oído interno cóclea
• Vías auditivas
• Nervio acústico (VIII par)
• Tronco cerebral
• Corteza cerebral

21
Oído externo

• Pabellón auditivo
• Amplificación 10dB
• Función de transferencia dependiente de la
  dirección (localización y detección de
  movimiento)
• Conducto Auditivo Externo (CAE)
• Amplifica la zona 2.000 5.000 Hz

22
Oído medio

• Tímpano y osículos (martillo, yunque y estribo)
• Función amplificación y transmisión de onda
  mecánica al oído interno
• Amplificación
• Brazo de palanca cadena de huesecillos
• Relación superficie tímpano platina del estribo
  (de 141 a 271)
• Ganancia 27 35 dB dependiendo de la frecuencia

23
... Oído medio

• Trompa de Eustaquio
• Equilibrio de presión del aire entre caja del
  oído medio y el exterior
• Si no, disminuye la movilidad del tímpano y se
  reduce la ganancia del oído medio
• Drenaje y secreción de agentes antiinfecciosos
• Músculo estapedial
• Sonido intenso produce contracción bilateral
• Reduce el movimiento del estribo
• Función reducir ganancia para
• Protección del oído interno
• Mejor percepción a altas intensidades

24
Oído interno

• Conocimientos Siglo XIX
• Histología Huschke, Reissner y Corti
• Teoría de la resonancia Fourier, Ohm, Helmholtz

• cuerdas en el oído interno que vibrarían por
  resonancia de acuerdo con frecuencias del sonido

25
...Oído interno

• Von Bekesy (años 60)
• Teoría tonotópica
• Onda viajera en la membrana basilar
• Para cada frecuencia existe una zona del órgano
  de Corti que da una respuesta máxima. Esta zona
  da lugar a una sensación precisa de tono
• Nobel en Medicina

26
Onda viajera en membrana Basilar
27
Punto de máxima estimulación
28
Respuesta en frecuencia de 6 puntos de la cóclea
29
Teorías de la percepción sonora

• Tonotópica
• Patrón temporal de estimulación
• Frecuencia máxima de disparo en células ciliadas
  y fibras del nervio coclear 400 800 descargas
  por segundo
• Patrón temporal depende de la sincronización
• Combinación de ambos mecanismos
• A bajas frecuencias predomina el patrón temporal
  de estimulación
• A altas frecuencias predomina tonotopia

30
Capacidad de sincronización
31
Excitación de las células ciliadas(mecanismo
pasivo)

• Modiolo o columela
• M. Tectoria
• M. Basal
• Lámina reticular
• C.C. Interna
• C.C. Externa
• A. Reposo
• B- Excitación

32
Mecanismo activo (sintonización)

• La actividad de las C.C.E. modifica la onda
  viajera, apareciendo un pico para la frecuencia
  sintonizada
• De este modo se mejora la selectividad
  frecuencial por encima de los límites permitidos
  por la mecánica coclear

33
Curvas de sintonización
A. Fibras aferentes B- C.C. Internas C- Membrana
basilar
34
Curvas de sintonización
Efecto de daño en las células ciliadas externas
35
Vías auditivas

• Nervio coclear
• 30.000 a 40.000 terminaciones nerviosas que hacen
  sinapsis con células ciliadas
• Conexión con tronco cerebral
• Núcleos cocleares
• Colículo inferior
• Cuerpo geniculado medio
• Corteza cerebral

36
Vías auditivas

• Homolateral para frecuencias bajas
• Contralateral para frecuencias altas
• Corteza cerebral
• Cuerpo geniculado medio
• Colículo inferior
• Núcleos cocleares
• Función
• Inhibición sonidos estacionarios
• Disparo sonidos nuevos
• Audición binaural

37
Codificación del sonido (I)

• Frecuencia
• Mecanismo tonotópico
• Patrón temporal de estimulación (sincronización
  disparos)
• Intensidad
• Tasa de disparo
• Número de fibras activadas
• Evolución temporal de intensidad y freq.
• Ataque caída de sonidos sincronización
• Sonidos estacionarios no se percibe la fase

38
Codificación del sonido (II)

• Mecanismos activos de audición
• Reflejo estapedial
• Sintonización frecuencial
• Involucra vías eferentes y células ciliadas
  externas
• Papel clave en la percepción en entornos ruidosos
• Papel clave en la atención en varias fuentes
  sonoras
• Entrenamiento auditivo
• Inhibición de respuestas estacionarias
• Papel clave en la percepción en condiciones de
  ruido
• Detección de desfase entre respuesta bilaterales
• Papel clave en la percepción binaural

39
Patologías de la audición

• Origen
• Trauma acústico
• Ototóxicos
• Antibióticos
• Drogas estimulantes
• Malformaciones
• Síndromes
• Infecciones (otitis, otitis laberintizadas,
  infecciones víricas)
• Anoxia perinatal
• Traumatismo craneoencefálico
• Meningitis....

• Hipoacusias
• Transmisión
• Neurosensoriales
• Mixtas
• Retrococleares
• (Presbicusias)
• Acúfenos

40
Tipos de pérdida auditiva

• Nivel de pérdida
• Leve 20 40 dB
• Moderada 40 70 dB
• Severa 70 90 dB
• Profunda gt 90 dB
• En relación al nivel de lenguaje
• Prelocutiva / perilocutiva / postlocutiva
• En relación al momento de adquisición
• Prenatal (genética/adquirida) / perinatal /
  postnatal

41
Exploraciones audiológicas

• Infantil
• Otoemisiones acústicas (OAE) screening
• Audiometría conductual
• Potenciales evocados auditivos (EABR)
• Adultos
• Audiometría tonal
• Audiometría verbal
• EABR

42
Problemas de la sordera

• En niños
• Afecta al desarrollo lingüístico
• ...por tanto al desarrollo educativo
• ...y al desarrollo social
• En adultos
• Dificulta la comunicación
• Vías alternativas
• Lectura labial (adultos postlocutivos)
• Lenguaje de signos (adultos prelocutivos)

43
Tratamiento de hipoacusias

• Importancia de la intervención temprana
• Importancia de los métodos de screening
• En grupos de riesgo
• Screening universal
• Sorderas moderadas severas
• Audífonos (amplificación) analógicos/digitales
• Sorderas severas profundas
• Implante coclear (estimulación eléctrica del
  nervio coclear)
• Implante de tronco cerebral
• Implante de oído medio

44
Exploraciones funcionales en O.R.L.

• Subjetivas
• Audiometría tonal
• Campo libre
• Vía aérea
• Vía ósea
• Audiometría verbal (logo-audiometría)
• Audiometría conductual
• Reflejos
• Búsqueda
• Audiometría de juego
• Condicionamiento

45
Exploraciones funcionales en O.R.L.

• Objetivas
• Emisiones Oto-Acústicas (O.A.E.) y D.P.
• Timpanometría
• Test de reflejo estapedial (S.R.T.)
• Potenciales Evocados Auditivos del Tronco
  (P.E.A.T. ó E.A.B.R.)
• Limitaciones
• Por el procedimiento
• Por la precisión
• Falsos positivos / falsos negativos

46
Programas de screening

• Incidencia hipoacusia severa-profunda
• O.A.E.
• E.A.B.R.
• Seguimiento (exploraciones complementarias)
• Tratamiento
• Prótesis auditivas (audífonos)
• Implantes de oído medio
• Implantes cocleares

47
Potenciales evocados auditivos
48
Potenciales evocados auditivos

• Electrococleografía
• Potenciales del tronco cerebral
• Potenciales de latencia media
• Potenciales de estado estable
• Potenciales de latencia larga-ultralarga
• Utilidades y limitaciones

49
Procedimiento de registro
50
Equipo de potenciales evocados
51
Potenciales evocados auditivos procedimiento de
registro
52
Registros EABR
53
Difucultades del registro de EABR

• Sensibilidad
• Amplitudes del orden de 500 nV 1 uV.
• Preamplificador de bajo nivel de ruido
• Artefacto
• No sincronizado
• Promediación
• Rechazo de artefacto
• Sincronizado
• Evitar interferencias
• Evitar sincronización

54
Promediación
55
(No Transcript)
56
Variación de los registros en función de la
intensidad
57
Amplitud vs nivel estimulaciónUmbral EABR
58
Latencias
59
EABR en implantes cocleares

• Utilidad de EABR en pacientes con I.C.
• Comprobación funcionalidad
• Estimación de niveles de referencia
• Programación y ajuste del procesador del I.C.
• Dificultades
• Estímulo eléctrico (1 V 5 V)
• Registro de respuesta (0.5 uV 1 uV)
• Artefacto 2e6 veces mayor
• Artefacto sincronizado

60
Potenciales de tronco evocados eléctricamente
Configuración típica
61
Registro típico EABR en I.C.
62
Modelado del artefacto de estimulación

• Circuito RC (resistencia-condensador)
• Estimulación-relajación exponencial
• Red compleja de elementos RC
• Caracterización eléctrica de los tejidos del
  paciente

63
Modelo artefacto de estimulación
64
Tratamiento numérico del artefacto

• Registro Respuesta Biológica Artef. Estím.
• Artef. Estím. Comportamiento aprox. exponencial
• Estimación mediante interpolación polinómica

65
Tratamiento numérico del artefacto
66
Tratamiento numérico del artefacto
67
Ejemplo de registros EABR en I.C.
68
Test de promontorio

• Estimulación eléctrica extracoclear
• Electrodo de aguja transtimpánico
• Electrodo de bola (transtimpánico o timpanotomía
  posterior)
• Evaluación de la respuesta
• Subjetiva
• Objetiva
• Utilidad de la exploración
• Dificultades

69
Conclusiones

• Audiología
• Conceptos básicos
• Screening neonatal universal
• Marco legislativo
• Importancia
• Medidas objetivas en ORL
• Importancia en determinados casos
• Colaboración de físicos o ingenieros con médicos
