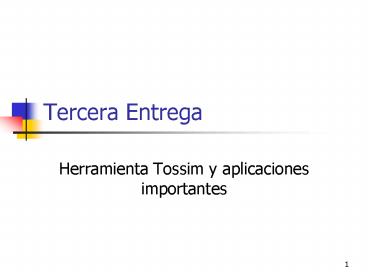

Tercera Entrega

1
Tercera Entrega

• Herramienta Tossim y aplicaciones importantes

2
Temario

• Tossim
• Teoría.
• Demostración práctica.
• Aplicaciones importante
• Inyectando paquetes.

3
Tossim

• Simulador de redes de sensores inalámbricas.
• Características
• Soporte para compilar la estructura propia de
  TinyOS (make pc).
• Cola de eventos, que simula las interrupciones.
• Pocas modificaciones a las componentes de
  abstracciones de hardware para su funcionamiento.
• Diversos mecanismos para el trabajo con el
  conversor ADC y con el transmisor/receptor del
  modelo de comunicación inalámbrica (radio model).
• Comunicación con otros programas externos.

4
Tossim

• Ejecución
• Compilo para PC make pc
• /build/pc tendré el ejecutable
• Invocación ./main.exe parámetros nºde motes
• -nodbgout No debug por la stdout
• -gui Espera a TinyViz
• -b Arranca los motes en n segundos

5
Tossim Funcionamiento

• Ejecuta el número de motes que se han indicado.
• Simula parámetros como calidad de enlace,
  comportamiento de la red, etc.
• Proporciona una interfaz de simulación
• Proporciona dos puertos COM virtuales
• tossim-serial Todo el tráfico que se mande al
  puerto serial del mote 0 será enviado a este
  puerto com virtual
• tossim-radio Todo el tráfico que se mande por
  el aire ( a cualquier dirección ) será recibido
  por este puerto com virtual
• Proporciona un método de debugging
• Dbg(nivel, , )
• NIVEL DBG_USR1 , DBG_USR2, etc
• Nos permite ocupar utilidades externas

6
Tossim Utilidades.

• SerialForwarder
• (/net/tinyos/sf/SerialForwarder.class)
• TinyViz
• (/net/tinyos/sim/tinyviz)
• Listener
• (/net/tinyos/tools/Listen.class)

7
SerialForwarder

• Asocia un puerto de comunicaciones
  (serial,red,virtual) a un puerto TCP concreto.
• Es una pasarela entre puertos.
• Se puede ver como un gateway entre comm y TCP
• P. Ej Si recibo por tossim-radio envío por TCP
  8080
• Forma de uso
• Net.tosim.sf.SerialForwarder ltpuertogt

8
Tossim TinyViz

• Utilidad de interfaz gráfica de simulación
• Permite un debugging.
• Habilita de forma automática el SerialForwarder
• Basado en plugins que dan las funcionalidades.

9
Listener

• Muestra los mensajes tal como vienen de un
  puerto especifico.
• Permite ver que es lo que se esta recibiendo

10
Demostración

• A continuación se mostrarán las aplicaciones en
  funcionamiento.
• Tinyviz simulando 2 programas
• Oscilloscope
• Surge.
• Herramientas Extras
• Surge GUI.
• Oscilloscope

11
Aplicaciones
Directorio Descripción /tos/interfac
es Contiene todas las interfaces que son
proporcionadas por los componentes primitivos y
por las aplicaciones de ejemplo. /tos/lib
Contiene librerías para resolver
determinados problemas (Deluge, Broadcast,
) /tos/system Contiene todos las
componentes primitivas que proporciona
TinyOs (Clock, ADC) /tos/types
Contiene los tipos que se utilizan en las
primitivas de TinyOs (AM) /tos/platform
Contiene los ficheros necesarios para la
ejecución en las diversas
plataformas /tos/sensorboard Contiene los
ficheros que son específicos de cada placa
12
Aplicaciones Simples pero funcionales.
13
Aplicaciones Más interesantes
14
Aplicaciones Completas
15
Conclusiones

• Conocimiento de herramientas útiles para el
  desarrollo y prueba de Aplicaciones.
• Desarrollo de aplicaciones propias basándose en
  simples pero funcionales.
