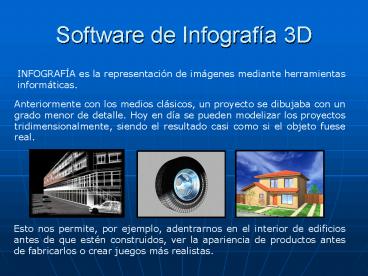

Software de Infografía 3D
INFOGRAFÍA es la representación de imágenes
mediante herramientas informáticas.
Anteriormente con los medios clásicos, un
proyecto se dibujaba con un grado menor de
detalle. Hoy en día se pueden modelizar los
proyectos tridimensionalmente, siendo el
resultado casi como si el objeto fuese real.
Esto nos permite, por ejemplo, adentrarnos en el
interior de edificios antes de que estén
construidos, ver la apariencia de productos antes
de fabricarlos o crear juegos más realistas.
2
Proceso
Modelado Se trata de ir dando forma o objetos
individuales que luego serán usados en la escena.
Creación de la estructura tridimendional de cada
elemento. Tipos Modelado Poligonal, NURBS
Texturizado Asignar a los modelos creados con
anterioridad diferentes propiedades de color,
transparencia, refracción, iluminación, etc
Animación Definir el movimiento de los objetos
una vez modelados. Tipos Keyframing, Uso de
huesos
Renderizado Es el proceso que usa un computador
para crear una imagen a partir de un archivo de
datos. En esta fase se aplican las texturas con
la máxima resolución posible, se determinan las
sombras arrojadas, los brillos, y se calculan los
reflejos si los hay. Para obtener una escena
final que podamos guardar como archivo de imagen,
ya sea fija o animada, es necesario renderizar
primero la escena. Tipos Wireframe, Phong,
Raytracing o Radiosity.
3
Principales Programas

• 3D Studio Max
• Lightwave 3D
• Maya
• SoftImage XSI

Versión Actual 6.0 Fabricante Discreet
Versión Actual 8.0 Fabricante Newtek
Versión Actual 5 Fabricante Alias
Versión Actual 3.5 Fabricante SoftImage
4
3D Studio MAX
Probablemente el más utilizado por su sencillo
interfaz y disponibilidad (es el más pirateado).
Basicamente las distintas versiones de este
programa lo que van mejorando es el motor de
render, las técnicas de modelado y los distintos
tipos de iluminación, a base de incluir en el
programa los plugins o añadidos que otras
empresas o particulares van creando.
Su render interno es bastante bueno, pero
combinado con Brazil R/S puede producir
excelentes resultados en imagenes y animación.
Incorpora herramientas válidas para el
tratamiento de elementos orgánicos (personas,
animales) basadas en NURBS, aunque su
tratamiento es más básico que el de Maya.
Una de las mayores ventajas del 3D studio MAX es
la inmensa cantidad de plug-ins (o añadidos) que
existen en el mercado.
También dispone de un editor script para hacer
rutinas y programar añadidos.
5
3D Studio MAX
No es de los paquetes más estables del mercado
cuando se trata de realizar escenas muy complejas
o de alto detalle. Lo que produce que en
ocasiones el sistema se vuelva inestable
En el tema de la iluminación es donde MAX muestra
debilidades frente a otros productos como
Lightwave o Maya, aunque esto parece haberse
resuelto en la última versión mediante la
inclusión de más tipos de luces estandar. No
obstante, si queremos obtener iluminación real
debemos usar módulos plug-in, como Mental Ray o
Arnold
La ultima versión del producto ya dispone de
Mental Ray integrado en su render interno.
PRECIO 3DS MAX 6 3.495
6
Maya
Maya es la aplicación de 3D más utilizada por los
estudios profesionales. Utilizado en Star Wars,
El señor de los anillos, Monstruos S.A., etc
Maneja amplias y complejas escenas sin perdida de
estabilidad, siendo probablemente la herramienta
más sofisticada del mercado, además de ser
ampliamente adaptable.
Este año, Alias WaveFront, recibió un Oscar de la
Academia al Mérito Cientifico y Técnologico por
Maya 5.
Se comercializa en dos versiones Maya Complete
(versión reducida) y Maya Unlimited (versión
completa).
Maya 5 dispone de 4 opciones de renderizado el
propio de Maya, Mental Ray for Maya, un nuevo
renderizado vectorial y un avanzado elemento de
renderizado Hardware. Permitiendo a los usuarios
elegir el método de creación de imágenes más
adecuado según la tarea.
7
Maya
Maya 5 ofrece también intercambios de datos
nuevos y mejorados con las principales
aplicaciones tecnológicas, lo que permite a los
clientes interactuar con los formatos de datos
más populares de la actualidad Macromedia Flash,
DWG, DXF, Adobe Illustrator, Encapsulated
PostScript, Scalable Vector Graphics, IGES,
OpenFlight, StudioTools y OBJ.
Como contrapartida es difícil de utilizar por el
usuario de nivel medio.
El render interno de Maya, no es particularmente
bueno, ya que aunque es totalmente capaz de
producir muy alta calidad de imagen, tiene fallos
y es inusualmente lento. Esta es la causa por la
que Maya esté casi siempre unido al render
RenderMan para la salida de imágenes.
Según Alias WaveFront, con el renderizado de
hardware de Maya 5 combinado con el nuevo motor
de gráficos Quadro FX de NVIDIA, los usuarios
pueden producir imágenes de calidad de
transmisión hasta 20 veces más rápido que antes.
8
Maya
Maya Complete para los sistemas operativos
Windows, IRIX, Linux y Mac tiene un precio de
2.099 e incluye modelado, renderizado,
animación, dinámica, Maya Artisan, Maya Paint
Effects, Mental Ray for Maya y Maya Embedded
Language (MEL), una interfaz abierta para
programación y creación de guiones.
Maya Unlimited para los sistemas operativos
Windows, IRIX y Linux tiene un precio de 7.349 e
incluye todas las características de Maya
Complete junto con Maya Fluid Effects, Maya Fur,
Maya Cloth y Maya Live.
9
LightWave
La última versión de este producto supone un
cambio sustancial del mismo respecto a sus
predecesores. Más que una nueva versión, nos
encontramos ante un producto totalmente renovado
gracias a las sugerencias aportadas por los
propios usuarios y beta testers.
Utilizado en peliculas como Men in Black,
Titanic, Toy Story, El quinto elemento
La última versión soporta subdivisión de
superficie en tiempo real como herramienta de
modelado y animación, radiosidad, renderización a
punto flotante de 96 bits y una nueva tecnología
de animación de personajes, entre otras mejoras.
El modelado de Lightwave es, quizás, el más
robusto de los existentes entre los software 3D,
es totalmente interactivo y puede ser editado
fácilmente desde la ventana de perspectiva.
El render de LIGHTWAVE es considerado uno de los
más potentes del mercado, incluyendo análisis de
radiosidad, profundidad de campo, generador de
pelo y piel, sombras caústicas, refracción, etc
10
LightWave
Una de las novedades de LightWave es el nuevo
generador de personajes animados, que permite
crear objetos que aceptan animación, incluso
modelos independientes del tiempo que facilitan
el proceso de producción. Esto facilita mucho la
tarea de crear personajes.
LightWave 6, facilita un kit de desarrollo de
software mejorado, (SDK), para la expansión de la
funcionalidad del producto por desarrolladores
independientes de software.
Sin llegar a dar las prestaciones que produce su
competidor Maya esta es la mejor opción
disponible en el mercado en relación calidad
precio, tanto para los usuarios en general como
para los pequeños estudios.
PRECIO LightWave 3D 8 1.595
11
SoftImage
Disponible en dos versiones, Softimage 3D (la
antigua versión) y Softimage XSI (la nueva
versión). SoftImage es también uno de los
favoritos entre los grandes estudios.
Empleado en películas de éxito reciente, como Spy
Kids II, Scooby Doo en videojuegos como NBA Live
2003 y FIFA Soccer 2003, pero también en
conocidos spots publicitarios como los de Audi o
Volkswagen.
Dispone de uno de los SDK más completos que
permite desarrollar herramientas compiladas y
scripts con un interfaz API común.
Dispone de un completo juego de herramientas de
modelado que contienen NURBS, polígonos y
rapidísimas superficies de subdivisión.
Su mezclador de imágenes permite realizar una
previsualización interactiva antes de renderizar.
No sólo es posible comprobar los efectos 3D sino
también es posible previsualizar la película
entera.
12
SoftImage
La última versión se basa en las demandas más
exigentes que surgen en los entornos de
producción simultánea de material para cine,
televisión y juegos. El programa, además, ofrece
a los profesionales y a los programadores de
todos los sectores comerciales la posibilidad de
trabajar interactivamente con conjuntos de datos
mucho menores que sus competidores. La
optimización del entorno de SOFTIMAGEXSI permite
dar la adaptabilidad necesaria para trabajar con
gran cantidad de personajes complejos, con
elementos de escenas estáticas de mayor nivel de
detalle y con efectos más elaborados.
Dispone de un render interactivo de alto nivel
que equipa al sistema con todo el potencial de
Mental Ray. Es las más completa y conseguida
integración de Mental Tray de la industria.
Quiza su principal inconveniente sea su
precio SoftImage XSI Essentials 3.995
SoftImage XSI Advanced 9.995
13
Otros Programas

• Cimena 4D
• Houdini
• Rhinoceros 3D (Sólo modela no tiene motor de
  Render)
• Wings 3D (Gratuito)
• Terragen (Gratuito, para crear paisajes)
• Blender (Gratuito)

14
Conclusiones
El software más utilizado por la mayoría de los
usuarios aficionados es el 3DS debido a que es el
más fácil de utilizar y el que se puede conseguir
más fácilmente.
Por el contrario cuando se trata de usuarios
profesionales, es decir, cuando el grado de
exigencia aumenta, son sus competidores,
principalmente el Maya, los que ofrecen más
confianza a los usuarios, si bien en las últimas
versiones del 3DS se esta recortando esa
diferencia.
