MODELOS DE COLOR CARACTER

1

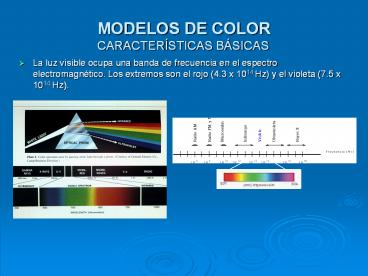

MODELOS DE COLORCARACTERÍSTICAS BÁSICAS

• La luz visible ocupa una banda de frecuencia en
  el espectro electromagnético. Los extremos son el
  rojo (4.3 x 1014 Hz) y el violeta (7.5 x 1014 Hz).

2
MODELOS DE COLORCARACTERÍSTICAS BÁSICAS

• Los objetos tienen color al ser iluminados con
  luz blanca porque reflejan o transmiten la
  componente de color del espectro correspondientes
  a su color.
• Las demás longitudes de onda son absorbidas.
• Definiciones
• La frecuencia dominante es el matiz o color.
• La brillantez se relaciona con la intensidad de
  un color. La brillantez se relaciona con la
  luminancia de la fuente de luz
• La pureza o saturación de la luz se describe como
  lo puro o pálido que es un color.
• El término cromaticidad se relaciona con las
  propiedades que dependen del color pureza y
  frecuencia dominante.

3
MODELOS DE COLORCARACTERÍSTICAS BÁSICAS
E
E
E
f
f
f
E
E
E
f
f
f
4
MODELOS DE COLOREL MODELO RGB

• Los colores se forman por la composición de
  diversas cantidades de los tres colores básicos.
  Rojo ( R ), Verde ( G ), y Azul ( B ). Colores
  primarios aditivos.
• Se basa en la teoría triestímulo el ojo humano
  tiene células fotosensibles de tres tipos, cada
  tipo de célula es sensible a un color básicos.
• La combinación de distintas cantidades de los
  colores básicos forma matices. Proyección de
  haces sobre una pantalla o fósforos de distinto
  color. La intensidad también hace variar el
  color.

• Rango discretizado 1 byte -gt 256 niveles por
  componente
• El color puede variar entre monitores.
• El cubo RGB sólo es un subconjunto de los colores
  que se pueden percibir.
• No se perciben las diferencias entre colores
  adyacentes.

5
MODELOS DE COLOREL MODELO RGB
6
MODELOS DE COLOREL MODELO CMY

• Los pigmentos se forman para componer diversos
  colores, como en pinturas y tintes. Cian ( C ),
  Magenta ( M ), y Amarillo ( Y ). Colores
  primarios sustractivos.
• Los pigmentos absorben componentes de color. Al
  mezclar vemos las longitudes de los colores que
  no han sido absorbidas.

• (C,M,Y) (1,1,1)-(R,G,B)
• Añade una componente de negro K.
• Este modelo y el RGB son poco intuitivos.

7
MODELOS DE COLOREL MODELO CMY
8
MODELOS DE COLOREL MODELO CMY
9
MODELOS DE COLOREL MODELO YIQ

• Estándar de emisión de imagen televisiva. Explota
  la percepción de la visión humana para optimizar
  el uso del ancho de banda y dar compatibilidad
  con monitores en blanco y negro.
• Relación con el modelo RGB
• Y es la luminancia (empleado en los monitores en
  blanco y negro). I,Q son la cromaticidad. Y 8
  bits I 4bits Q 4bits.
• Al transmitir hay pérdidas RGB -gt YIQ YIQ-gtY I
  Q (al limitar ancho de banda), YIQ -gt RGB.
  Empleado en ficheros JPEG

10
MODELOS DE COLOREL MODELO YIQ
11
MODELOS DE COLOREL MODELO HSV

• Los vistos hasta ahora se apoyan en el
  funcionamiento de los dispositivos hardware, pero
  son poco intuitivos.
• Parámetros del modelo
• Matiz (H hue) distingue las familias de colores,
  relacionado con la frecuencia dominante. Verde
  frente a Rojo.
• Saturación (S ) distingue un color fuerte de otro
  menos fuerte. Relacionado con la pureza de un
  color. Rojo frente a rosa.
• Valor (V) distingue de un color luminoso de otro
  oscuro. Rojo oscuro frente a rojo intenso.
• Simula la forma de trabajar de los pintores.

12
MODELOS DE COLOREL MODELO HSV
13
MODELOS DE COLORDiagramas de cromaticidad

• Diagrama de cromaticidad representa el espectro
  visible de colores para una intensidad dada.
  Línea de colores puros, y línea púrpura. Punto C
  de blanco. Misma cromaticidad pero distinta
  intensidad están en el mismo punto.
• El diagrama muestra
• Gama de colores,
• Colores complementarios,
• Frecuencia espectral dominante
• Pureza d(C,C1)/d(C,Cs)

14
MODELOS DE COLORDiagramas de cromaticidad
Ejemplos de gama de colores
