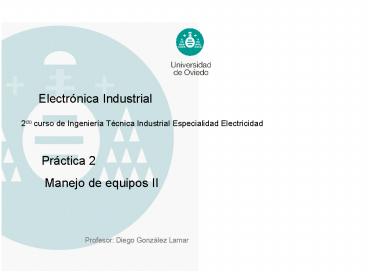

Electrónica Industrial
2do curso de Ingeniería Técnica Industrial
Especialidad Electricidad
Práctica 2 Manejo de equipos II
Profesor Diego González Lamar
2
Manejo de equipos II
Objetivos

• Que el estudiante se continúe familiarizándose
  con algunos de los diferentes equipos que se
  utilizan para la medida y verificación de
  circuitos electrónicos.
• Empleo de la placa de pruebas
• Lectura del código de colores de las resistencias
• Lectura del valor ohmico con un multímetro
• Determinación experimental de la respuesta de un
  circuito RC

Electrónica Industrial Práctica 2
3
Manejo de equipos II
Ejercicio 1
Generar las formas de onda de la figura y
representarlas en el osciloscopio
Generador de funciones
5 V
Electrónica Industrial Práctica 2
Cuadrada asimétrica 5Vamp, 100Hz
Generador de funciones
10 V
Cuadrada simétrica 10Vpp, 1ms
4
Manejo de equipos II
Ejercicio 1
Generar las formas de onda de la figura y
representarlas en el osciloscopio
Generador de funciones
Electrónica Industrial Práctica 2
Vpp 10 V
10 V
Senoide 10Vpp, 1kHz, VDC 10 V
VDC 10 V
5
Manejo de equipos II
Ejercicio 2
Identificar el valor ohmico de la resistencias
con el código de colores (3 bandas) y con el
multímetro
Electrónica Industrial Práctica 2
a
b
c
T
Valor ab10C
En el ejemplo 10102 1K ?
Oro 5
T Tolerancia
Plata 10
6
Manejo de equipos II
Ejercicio 2
Identificar el valor ohmico de la resistencias
con el código de colores (4 bandas) y con el
multímetro
Electrónica Industrial Práctica 2
a
b
c
d
T
Valor abc10d
En el ejemplo 100101 1K ?
Oro 5
T Tolerancia
Plata 10
7
Manejo de equipos II
Ejercicio 2
Identificar el valor ohmico de la resistencias
con el código de colores y con el multímetro
Selecciono el tipo de medida (?) y la escala
Electrónica Industrial Práctica 2
8
Manejo de equipos II
Ejercicio 3
Montar el siguiente circuito
Generador de funciones
Electrónica Industrial Práctica 2
Cuadrada asimétrica 5Vamp, 50us
Representar en la pantalla del osciloscopio los
señales VG y VC así como calcular con los
cursores sus valores máximos y mínimos
9
Manejo de equipos II
Ejercicio 4
Montar el siguiente circuito
Generador de funciones
Senoide 10Vamp, 20kHz
Electrónica Industrial Práctica 2
Representar en la pantalla del osciloscopio los
señales VG y VC así como calcular con los
cursores el desfase td entre ambas
