Diapositiva 1

1

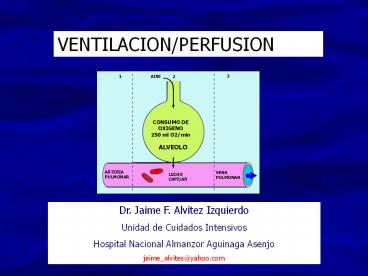

VENTILACION/PERFUSION
Dr. Jaime F. Alvitez Izquierdo Unidad de Cuidados
Intensivos Hospital Nacional Almanzor Aguinaga
Asenjo jaime_alvites_at_yahoo.com
2
OBJETIVOS DE LA RESPIRACION 1) Suministrar
oxigeno a los tejidos 2) Eliminar el dióxido de
carbono. FUNCIONES PRINCIPALES 1) Ventilación
pulmonar flujo de aire de entrada y salida
entre la atmósfera y los alvéolos 2) Difusión
del oxigeno y del dióxido de carbono en la
sangre y los alvéolos 3) Transporte del oxigeno
y del dióxido de carbónico en la sangre y
líquidos corporales a las células y desde
ellas 4) Regulación de la ventilación.
3
FUNCIONES DEL SISTEMA RESPIRATORIO

• Intercambio O2
• Aire a sangre
• Sangre a células
• Intercambio CO2
• Células a sangre
• Sangre a aire
• Regular pH sanguíneo
• vocalizacion
• Protección alveolar

4
VENTILACION LA BOMBA

• Inspiración
• Espiración
• Diafragma
• Bomba de baja energía
• concavidad aplasta (achata)
• Tórax costillas y músculos
• Pleura doble membrana
• Sellado al vacío
• Fluido - lubricación

5
SECTORES DEL SISTEMA RESPIRATORIO
6
CASCADAS DE OXÍGENO Y DIÓXIDO DE CARBONO
mmhg
150
A I R E

O2
100
50
C02
TEJIDO
45
40
ATMOSFERA ----------------------------------MITOCO
NDRIA
7
GRAVEDAD Y VENTILACION REGIONAL

• La gravedad causa que la parte superior del
  pulmón esté literalmente sentado sobre la parte
  inferior del pulmón causando compresión y
  deflacción.
• Por consiguiente el ápex y la base están
  colocados en partes diferentes partes de su
  curva P V regional.

8
(No Transcript)
9
(No Transcript)
10
Diferencias regionales
11
Diferencias regionales
12
Diferencias regionales
13
Diferencias regionales
14
FACTORES QUE AFECTAN VENTILACION

• Resistencia vía aéreas
• Diámetro
• Bloqueo mucoso
• Bronco constricción
• Bronco dilatación
• Compliance alveolar
• Surfactantes
• Tensión superficial
• Elasticidad alveolar

15
(No Transcript)
16
Hematosis

• Es la transferencia de los gases a través de la
  barrera hematogasesosa
• El proceso se llama DIFUSION pasiva

17
Hematosis
18

• ESQUEMA DE LA MEMBRANA ALVÉOLO - CAPILAR

Modif. de Bevilacqua F. y col. Ed. El Ateneo, 1985
19
DIFUSIÓN
A.D.GP
F
E

• F Flujo gaseoso transmembrana
• A Area expuesta
• D Difusión del gas
• GP Gradiente de presiones parciales
• E Espesor de la membrana

20
Difusión
Densidad del O2 menor que CO2 difunde 1.17
veces más Solubilidad del CO2 mayor que O2
difunde 24 veces más
La difusión del CO2 es 20 veces más rápida
21
MODELOS DE RELACION V/Q
22
MODELOS DE RELACION V/Q
23
Shunt
MODELOS DE RELACION V/Q
Espacio muerto alveolar
24
Distribución no uniforme del flujo sanguíneo
pulmonar, basada en las presiones que afectan a
los capilares
25
(No Transcript)
26
VA/Qc
VENTILACION /PERFUSION

.

27
ESQUEMA DEL PULMON QUE MUESTRA LOS VOLUMENES Y
FLUJOS TIPICOS.
28
FISIOLOGIA NORMAL

• Equilibrio Ventilación (V) y Percusión (Q)

29
PULMÓN REAL

• Ventilación y flujo sanguíneo no son homogéneos.
• Algunas zonas son bien ventiladas pero pobremente
  prefundidas ESPACIO MUERTO
• Algunas regiones son pobremente ventiladas pero
  bien prefundidas. SHUNT
• El intercambio de gases es menos óptima en
  algunas del pulmón.

30
INTERCAMBIO OPTIMO DE GASES

• Regiones individuales son ventiladas en
  proporción a su flujo sanguíneo capilar.
• Las regiones bien ventiladas idealmente tienen
  elevado flujo sanguíneo capilar.
• Las regiones pobremente ventiladas tuenen
  idealmente escaso flujo sanguíneo capilar.

31
DIAGRAMA DE O2-CO2 Y LINEA DE RELACION VA/Q
PCO2A mm Hg
Decreciente
Normal
Creciente
0 50
100 150
PO2A mm Hg
32
EFECTO DE ALTERACIONES DE LA RELACION VA/Q
33
VARIABLES DE LA PERFUSIÓN

• Función del ventrículo derecho
• Retornos venosos a aurículas derecha e izquierda
• Resistencia arteriolar
• Integridad del capilar
• Circulación linfática
• Grado de shunt A/V

Netter FH Atlas of Clinical Anatomy, DxR
Development Group Inc, 1999.
34
ALVEOLOS VENTILADOS CON ESCASA PERFUSION
DETERMINAN UN EFECTO DE ESPACIO MUERTO
35
FISIOPATOLOGIA

• Espacio muerto fisiológico (Vd/Vt) V/Qgt1

36
Fisiopatología

• Espacio muerto fisiológico (Vd/Vt) V/Qgt1

O2
CO2
37
Fisiopatología

• Shunt fisiológico V/Qlt1

O2
CO2
38
VENTILACION DESIGUAL
O2
CO2
SaO2 95
SvO2 70
SaO2 95
SaO2 Mixta 88
CO2
SaO2 75
O2
39
VENTILACION DESIGUAL
100 O2
100 O2
SaO2 100
100 O2
SvO2 70
SaO2 Mixta 95
SaO2 100
SaO2 90
40
(No Transcript)
