Arquitectura de software dirigida por modelos (Model-Driven Architecture)

1

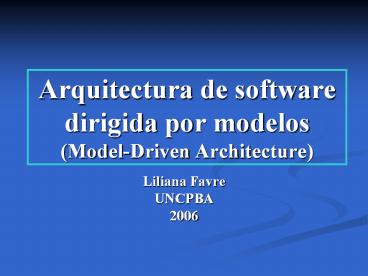

Arquitectura de software dirigida por
modelos(Model-Driven Architecture)

• Liliana Favre
• UNCPBA
• 2006

2
Model-Driven Architecture (MDA)

• Es una evolución de estándares definidos por OMG
• (Object Management Group) para mejorar
• procesos de desarrollo de sistemas de software
  dirigidos
• por modelos.
• Ideas centrales en MDA
• Separar la especificación de la funcionalidad
  del sistema de su implementación sobre una
  plataforma en una tecnología específica.
• Controlar la evolución desde modelos abstractos a
  implementaciones tendiendo a aumentar el grado de
  automatización.

3
Plataforma en MDA

• Plataforma
• Es un conjunto de subsistemas y tecnologías que
• proveen un conjunto coherente de funcionalidad
• que puede ser usada en cualquier aplicación sin
• tener en cuenta detalles de cómo la funcionalidad
• es implementada

4
Modelos y MDA

• Distingue diferentes tipos de modelos
• CIM (Computation Independent Model)
• PIM (Platform Independent Model)
• PSM (Platform Specific Model)
• ISM (Implementation Specific Model)

5
Modelos y MDA

• Computation Independent Model (CIM)
• Es una descripción de la lógica del negocio desde
  una perspectiva independiente de la computación.
  Es un modelo del dominio
• Platform Independent Model
• Es una descripción de la funcionalidad del
  sistema en forma independiente de las
  características de plataformas de implementación
  específicas.

6
Modelos y MDA

• Platform Specific Model (PSM)
• Es una descripción del sistema en términos de
• una plataforma específica
• Implementation Specific Model
• Es una descripción (especificación) del sistema a
• nivel de código

7
MDD (Model-Driven Development)
PIM
PIM
PSM J2EE
PSM dotNET
PSM REL
CODE
CODE
CODE
8
Transformaciones y MDA

• La evolución desde modelos CIM a ISM es alcanzada
• por
• Refinamientos que permiten construir una
  especificación más específica a partir de una más
  abstracta (por ejemplo, PIM PSM, PSM ISM
  ) y
• Refactorings que permiten transformar modelos en
  un determinado nivel sin cambiar su
  funcionalidad, pero mejorando algunos factores de
  calidad no funcionales (por ejemplo PIM PIM,
  PSM PSM, ISM ISM)

9
Metamodelos y MDA

• En MDA es crucial
• Mantener trazas y relaciones entre diferentes
  modelos
• Lograr interoperabilidad en diferentes niveles
• Metamodelos

10
Modelos, Transformaciones y Metamodelos

• Estándares de OMG
• UML/OCL Modelos
• MOF
  Metamodelos
• (Meta Object Facility)
• QVT
  Transformaciones
• (Query-View-Transformation)

11
Arquitectura de metamodelado

• Arquitectura de metamodelado de 4 niveles
• Meta-metamodelo
• (MOF)
  MOF
• Metamodelo
• (Metamodelo UML, SPEM)
  SPEM
• Modelo
• (UML, RUP)
  RUP
• Objetos
•
  es-una-instancia

12
MOF (Meta Object Facility)

• MOF captura la diversidad de estándares de
• modelamiento para integrar diferentes tipos de
• modelos y metadatos e intercambiarlos entre
• diferentes herramientas.

13
MOF (Meta Object Facility)

• Se describen mediante
• Modelos estáticos UML
• Clases
• Asociaciones binarias
• Tipos de datos
• Package
• Especificaciones OCL

14
MetamodeloEspecificaciones OCL
15
MetamodeloEspecificaciones OCL
16
Transformaciones y metamodelos
Metamodelo PIM
PIM
es-instancia-de
Refinamiento PIM-PSM
Refinamiento PIM-PIMmetamodelo
PSM- PSMmetamodelo
Metamodelo PSM
PSM
es-instancia-de
17
HERRAMIENTAS CASE

• CASE-UML
• Rational Rose, Argo/UML, Together, UModel,
• MagicDraw, MetaEdit, Poseidon
• CASE-Tiempo Real
• Rapsody, Rational Rose Real Time, RapidRMA
• CASE-MDA
• OptimalJ, AndroMDA, Ameos, Together Architect,
• Codagen, ArcStyler, MDE Studio, Objecteering

18
Herramientas CASE-MDA

• Unas 120 herramientas CASE se basan en UML y
• sólo un 10 soporta parcialmente MDA.
• Limitaciones en procesos de
• ingeniería directa (forward engineering)
• ingeniería reversa (reverse engineering)
• transformaciones (refinamientos, refactoring)
• análisis de consistencia
• No proveen asistencia en reenginería de sistemas
  legacy

19
MDA y Reingeniería
20
Curso Arquitectura de software dirigida por
modelos

• Los contenidos del curso se centran en
• Conceptos de modelado de software bajo
• el enfoque propuesto por el estándar del Object
• Management Group (OMG)denominado MDA
• (Model Driven Architecture).
• Análisis de técnicas básicas para el desarrollo
  de herramientas CASE basadas en MDA.

21
CONTENIDO

• PARTE I
• UML (Unified Modeling Language)
• OCL (Object Constraint Language)
• Metamodelado
• MOF (Meta Object Facility)
• Cómo construir metamodelos
• Semántica de UML

22
CONTENIDO

• PARTE II
• MDA (Model-Driven Architecture)
• CIM, PIM, PSM, ISM
• Transformaciones de modelos y metamodelado
• Refinamiento y refactoring
• Evolución de software y MDA
• Herramientas CASE basadas en MDA
• Técnicas para el desarrollo de CASE basadas en
  UML/MDA
• Ingeniería directa, ingeniería reversa
• Refactoring, patrones de reinmgeniería wrapping,
