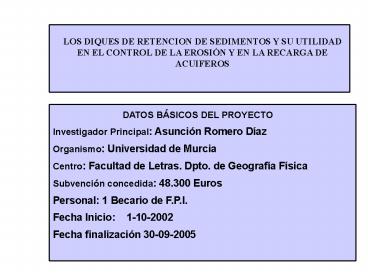

LOS DIQUES DE RETENCION DE SEDIMENTOS Y SU
UTILIDAD EN EL CONTROL DE LA EROSIÓN Y EN LA
RECARGA DE ACUIFEROS
DATOS BÁSICOS DEL PROYECTO Investigador
Principal Asunción Romero Díaz Organismo
Universidad de Murcia Centro Facultad de Letras.
Dpto. de Geografía Física Subvención concedida
48.300 Euros Personal 1 Becario de F.P.I. Fecha
Inicio 1-10-2002 Fecha finalización 30-09-2005
2

• PARTICIPANTES
• ENTIDADES PÚBLICAS
• 1. Universidad de Murcia
• 2. Universidad Politécnica de Cartagena
• 3. Consejo Superior de Investigaciones
  Científicas (CEBAS)
• INVESTIGADORES
• Prof. Dr. Roque Ortiz Silla (Edafólogo)
• Dra. Purificación Marín Sanleandro (Químico)
• Dr. Francisco Alonso Sarría (Geógrafo Físico)
• Dr. Francisco Belmonte Serrato (Geógrafo Físico)
• 2. Dr. Tomás Rodríguez Estrella (Hidrogeólogo)
• 3. Dra. Maria Isabel Sánchez Toribio (Geógrafo
  Físico)

3
BREVE DESCRIPCIÓN DEL PROYECTO Se ha seleccionado
la cuenca del Río Quipar (814 km2), afluente del
Segura, donde los problemas de erosión/sedimentaci
ón son muy importantes. En la desembocadura hay
construido un embalse (con el 50 de su vaso
aterrado) y en la cuenca se han construido 425
diques (en dos proyectos de corrección
hidrológica de 1962 y 1996). A través del estudio
de variables medioambientales, el estado de los
diques y la realización de un SIG se pretende
estudiar la utilidad de estos diques para la
finalidad para la que fueron construidos y su
posible utilidad en la recarga de los acuíferos.
OBJETIVO DEL PROYECTO Realizar un estudio sobre
la utilidad de los diques de retención de
sedimentos en el control de la erosión y en la
recarga de los acuíferos.
4
TAREAS Y ACCIONES DEL PROYECTO (1 de 3)
5
TAREAS Y ACCIONES DEL PROYECTO (2 de 3)
6
TAREAS Y ACCIONES DEL PROYECTO (3 de 3)
7
DESARROLLO DEL PROYECTO

• Tarea 1 (1.1) Recopilación bibliográfica y
  cartográfica existente
• Búsqueda de proyectos realizados en la cuenca por
  la CHS
• Proyecto de corrección hidrológica de 1962
• Proyecto de corrección hidrológica de 1996
• Búsqueda bibliográfica en distintos organismos y
  publicaciones
• Búsqueda cartográfica de mapas ya realizados.

8
Diques construidos en la Cuenca del río Quipar
9
DESARROLLO DEL PROYECTO
Tarea 2 (1.2) Digitalización de diferentes
mapas -Mapa general de la cuenca a distintas
escalas -Mapa geológico, litológico, edafológico
e hidrogeológico a escala 150.000 -Mapa de usos
del suelo y red de drenaje a escala
125.000 -Subcuencas seleccionadas a escala
125.000 y 15.000
10
Mapa de altitudes relativas (m) Cuenca Rio Quipar
11
Mapa geológico Cuenca Rio Quipar
12
Mapa litológico Cuenca Rio Quipar
13
Mapa edafológico Cuenca Rio Quipar
14
Mapa de usos del suelo Cuenca Rio Quipar
15
DESARROLLO DEL PROYECTO

• Tarea 3 (2.1) Estudio de morfometría fluvial
• Análisis morfométrico global a nivel de cuenca
• Análisis morfométrico a nivel de subcuencas

16
Subcuenca Rambla de Gilico
Colmatado
Sin colmatar
17
DESARROLLO DEL PROYECTO

• Tarea 4 (2.2) Efectos hidrogeomorfológicos aguas
  arriba y abajo de los diques (erosión aguas abajo
  del dique ? sedimentación en el siguiente).
• Selección de diques llenos de sedimentos, al
  50 y casi vacíos.
• Instalación de controles de medida y realización
  de transectos (2 aguas arriba y 2 aguas abajo del
  dique)
• Seguimiento y estudio de formas y procesos
  asociados

18
DESARROLLO DEL PROYECTO
Tarea 5 (2.3) Efectos erosivos producidos por
los caminos -Localización de caminos construidos
para llegar a los diques -Estudio de procesos de
erosión hídrica causados por su
construcción -Estimaciones de volúmenes de
sedimentos que aportan estos caminos a los vasos
de los diques, disminuyendo su capacidad y vida
útil de los mismos.
19
DESARROLLO DEL PROYECTO
Tarea 6 (3.1) Selección de diques de muestreo de
sedimentos y toma de muestras. -Selección de 18
diques de muestreo con diferentes litologías en
sus cuencas vertientes. -Toma de muestras
representativas en el campo
20
DESARROLLO DEL PROYECTO

• Tarea 7 (3.2) Análisis de las muestras en el
  laboratorio (1)
• -Determinaciones físicas
• Análisis granulométrico
• Color en húmedo y en seco
• Friabilidad
• Dureza
• Plasticidad y adhesividad
• Humedad a 105ºC

21
DESARROLLO DEL PROYECTO

• Tarea 7 (3.2) Análisis de las muestras en el
  laboratorio (2)
• -Determinaciones químicas
• Carbonato cálcico total
• pHs en agua (acidez real) y en cloruro potásico
  (acidez total)
• Carbono orgánico
• Nitrógeno total
• Relación C/N
• Salinidad (Conductividad Eléctrica, tipos de
  sales, Razón de Absorción de sodio, RAS)
• Fertilidad (Capacidad de cambio catiónico,
  Macronutrientes, micronutrientes)

22
DESARROLLO DEL PROYECTO
Tarea 8 (4.1) Instalación y seguimiento de una
estación meteorológica -Instalación (en un lugar
seleccionado con vacío de datos) -Recogida de
datos mensuales -Análisis e interpretación de
datos
Estación meteorológica automática Hoya de Don
Gil
23
(No Transcript)
24
DESARROLLO DEL PROYECTO
Tarea 9 (4.2) Información climática -Estudio
climático a nivel de cuenca - Estudio climático
de episodios individuales
25
Mapa de precipitaciones (mm) Cuenca Rio Quipar
26
Mapa de Temperaturas Máximas (décimas de
grado) Cuenca Rio Quipar
27
Mapa de Temperaturas mínimas (décimas de
grado) Cuenca Rio Quipar
28
DESARROLLO DEL PROYECTO

• Tarea 10 (5.1) Balances hídricos
• A nivel de cuenca
• A nivel de principales subcuencas
• A nivel de cuencas vertientes a diques
  seleccionados

29
DESARROLLO DEL PROYECTO
Tarea 11 (6.1) Localización y seguimiento de
diques en el campo -Localización de los 425
diques construidos en la cuenca -Instalación de
medidas de control en 71 diques seleccionados
(sin colmatar), para controlar su evolución.
30
(No Transcript)
31
(No Transcript)
32
DESARROLLO DEL PROYECTO
Tarea 12 (7.1) Realizar distintas medidas en el
campo -Mediciones en el dique -Mediciones de
alturas de sedimentos para colmatación -Mediciones
de superficies de cuña de sedimentos con
GPS -Mediciones de superficies de cuña de
sedimentos con métodos manuales, para comparar
resultados.
33
DESARROLLO DEL PROYECTO

• Tarea 13 (7.2) Cálculos de volúmenes y tasas
• -Calcular volúmenes de sedimentos retenidos en
  cada dique
• -Calcular tasas de erosión en diques no
  colmatados y en cuencas
• Algunos datos preliminares
• Volumen de sedimentos retenidos en 344 diques
  687.416 Tn
• Volumen medio de sedimentos por dique 1.998
  Tn
• Volumen total sedimentos en los 140 diques
  aterrados 431.761 Tn (63 de los sedimentos
  totales)
• Volumen medio de sedimentos por dique aterrado
  3.084 Tn
• Tasa erosión media (192 diques funcionales)
  4.04 Tn/ha/año.

34
DESARROLLO DEL PROYECTO
Tarea 14 (8.1) Seguimiento de los controles
puestos en 71 diques -Tomas de medidas en el
campo -Análisis de los datos obtenidos
35
DESARROLLO DEL PROYECTO
Tarea 15 (9.1) Estudio de la utilidad de los
diques construidos -Estudio detallado de cada
dique -Cálculo de la vida útil de cada dique
36
DESARROLLO DEL PROYECTO
Tarea 16 (9.2) propuesta de subcuencas
prioritarias de actuación -Selección de
subcuencas prioritarias de actuación -Selección
de lugares idóneos para la construcción de nuevos
diques -Selección de diques para se
recrecimiento, si se estima oportuno.
37
DESARROLLO DEL PROYECTO
Tarea 17 (10.1) Diques construidos útiles para
recarga de acuíferos -Trabajos de campo. Estudio
de las características de los diques -Estudio
geológico -Estudio hidrogeológico de los
acuíferos existentes.
38
DESARROLLO DEL PROYECTO
Tarea 18 (10.2) Ubicación de nuevos diques para
recarga de acuíferos - En realización
39
DESARROLLO DEL PROYECTO
Tarea 19 (11.1) Desarrollo de un SIG -Búsqueda e
incorporación de información espacial y temática
en formato SIG -Elaboración bases de datos
40
(No Transcript)
41
DESARROLLO DEL PROYECTO
Tarea 20 (11.2) Desarrollo de mecanismos para la
realización de consultas al conjunto SIG-Base de
datos -Programación de módulos en lenguaje C
capaces de integrar análisis espacial y consultas
SQL. -Integración de las distintas
variables -Resultados de los análisis realizados.
-Salidas gráficas y numéricas
42
DESARROLLO DEL PROYECTO

• Tarea 21 (12.1) Realizar distintos modelos
  hidrogeomorfológicos
• Realizar modelos
• Validar resultados

43
COMENTARIOS / RESUMEN FINAL DEL SEGUIMIENTO

• Prácticamente, en mayor o menor medida, las
  actividades
• planificadas inicialmente se están desarrollando
  en el periodo
• estimado.
• Este proyecto lleva consigo mucho trabajo de
  campo, que requiere
• tiempo y esfuerzo, pero se esta realizando bien.
• El tiempo restante hasta la finalización del
  proyecto, básicamente
• estará dedicado a la terminación de los trabajos
  de seguimiento en
• campo, a la integración de variables en el SIG, a
  la elaboración de
• modelos y a la elaboración de resultados y nuevas
  propuestas.
