MPEG1' Codificacin de audio

1

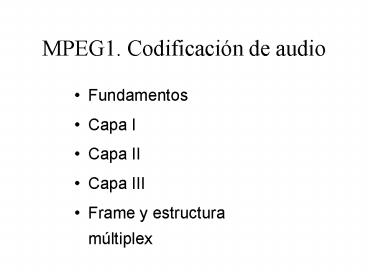

MPEG1. Codificación de audio

• Fundamentos
• Capa I
• Capa II
• Capa III
• Frame y estructura múltiplex

2
Capas y modos de operación

• El estándard define 3 capasI, II y III
• Mayor complejidad
• Mayor retardo
• Mejores prestaciones subjetivas
• El descodificador puede descodificar cualquier
  capa.
• Modos mono, estéreo, dual y estéreo conjunto.

3
MPEG-1. Bit rate

• Frecuencia de muestreo 32, 44, 1, 48 KHZ
• Bit rate mono 32-192 Kb/s
• Bit rate estéreo 128-384 Kb/s

Ejemplo con calidad transparente
4
Capas I y II Diagrama de bloques
5
Banco de filtros

• 32 bandas equiespaciadas de 750 Hz
• Estructura polifase (eficientes, Bajo retardo)
• 512 coeficientes (ret 5,33 ms a 48 Khz)
• Rechazo 96 dB
• Decimación 2 x 7501,5 Khz

6
Capa I. Cuantificación y asignación de bits

• Bloques de 12 muestras decimadas por subbanda.
• Cuantificación cada 8ms (12x32 384 muestras)
• Normalización de ganancia
• Una asignación por bloque

7
Asignación dinámica de bits

• FFT de 512 puntos
• Modelos psicoacústicos propuestos
• a) Suma de contribuciones parciales como
  enmascaramientos independientes
• b) Sistema predictivo basado en el modelo
  auditivo
• Algoritmo iterativo. Asigna bits en las bandas
  para minimizar el NMR en cada banda

8
Capa II

• Incorpora una FFT de 1024 puntos para la
  asignación.
• Cuantificación conjunta de 3 bloques
• Cuantificación cada 3x12x32 1152 muestras
• Transmite1,2 ó 3 factores de escala (efecto de
  enmascaramiento temporal)

9
Estructura de la trama
10
Estructura de la trama

• Encabezado
• Sincronismo 12 bits
• Información del Sistema 20 bits
• Ciclic Redundancy Check code 16 bits opcional
• Información lateral (ejemplo capa I)
• Asignación de bits por bloque 4 (4 x 32)
• Factor de escala 6 bits (6 x 32)
• Selección de factor de escala para capa II 2Bits
• Subbandas cuantificadas (32 bits x 12 subbandas)
• Datos auxiliares de longitud variable.
