Implementacin de ERP: Administracin de la documentacin de procesos

1

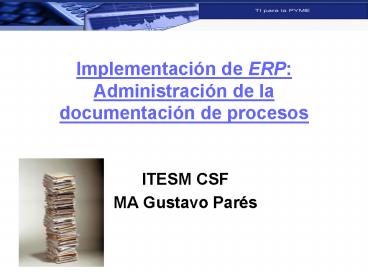

Implementación de ERPAdministración de la
documentación de procesos

• ITESM CSF
• MA Gustavo Parés

2
Objetivos de aprendizaje

• Conocer con mayor detalle las herramientas y
  terminología utilizadas para la implementación de
  sistemas empresariales (ERP).
• Fortalecer el conocimiento adquirido en el uso de
  los mapas de proceso, diagramas de flujo y
  diagramas de contexto.
• Sensibilizar al alumno que los proyectos de
  implementación de sistemas, requieren mucho
  soporte administrativo.

3
INVENTARIO DE PROCESOS Y PROCEDIMIENTOS

• Para determinar el inventario de los procesos y
  procedimientos que deberán ser documentados es
  necesario revisar la información que ya exista y
  que permitirá contar con una base de conocimiento
  sobre la naturaleza y fines de la función a
  documentar. Entre dicha información se encuentra
• Modelo Operativo
• Planes y Programas
• Organigramas
• Descripciones de puestos
• Reportes de actividades
• Procedimientos documentados anteriormente.
• Con base en lo mencionado en los puntos
  anteriores se podrá determinar el inventario de
  los procesos y procedimientos de la función en
  cuestión, definiendo los siguientes puntos
• Nombre del proceso y procedimientos
• Objetivo
• Función
• Áreas involucradas
• Relación con otros procedimientos (Interfases)

4
INVENTARIO DE PROCESOS Y PROCEDIMIENTOS
Lo anterior deberá ser registrado en una matriz
como se muestra en la siguiente tabla Función
Departamento
5
IDENTIFICACION DE LA DOCUMENTACIÓN

• La documentación será identificada con un número,
  de la siguiente manera
• Clave de la función - Número consecutivo de
  Procedimiento
• XX - nnn
• Las letras XX se refieren a la clave que indica
  la Función Genérica a Documentar muchas veces
  puede coincidir con alguna Gerencia, Subdirección
  o Dirección a la cual pertenece el área emisora
  de la documentación (RH/ERP/JUR/SIS/CON/COM, ETC).

6
TERMINOLOGÍA

• En el trabajo de la documentación de políticas y
  procedimientos existen algunos términos que se
  emplean con mucha frecuencia y cuyo significado
  es importante tener claramente definido para
  evitar confusiones en la interpretación de la
  información que se maneja.
• Los términos que más frecuentemente se utilizan
  son los siguientes
• Objetivo Es el fin que se pretende alcanzar, ya
  sea con la realización de una sola operación, de
  una actividad concreta, de un procedimiento, de
  una función completa o de todo el funcionamiento
  de la compañía.
• Manual Es el documento que contiene en forma
  ordenada y sistemática, información y/o
  instrucciones sobre historia, organización,
  políticas y/o procedimientos de una Compañía.
• Sistema Es un conjunto ordenado de
  procedimientos, relacionados entre sí que
  contribuyen a realizar una función.
• Procedimiento Es la sucesión cronológica o
  secuencia de operaciones concatenadas (agrupadas
  en actividades) y su método de ejecución (como
  hacerlo), que realizadas por una o varias
  personas, constituyen una unidad y son necesarias
  para realizar una función o un aspecto de ella.

7
TERMINOLOGÍA

• Actividad Es un conjunto de actos u operaciones
  afines y sucesivas, ejecutadas por una misma
  persona o una misma unidad administrativa.
• Operación En cada una de las acciones, físicas o
  mentales, pasos o etapas que es necesario
  efectuar para llevar a cabo una actividad
  determinada. La operación es la división mínima
  del trabajo administrativo.
• Método Es la manera (como) de efectuar una
  operación o una secuencia de operaciones.
• Forma Es una pieza de papel impresa, que
  contiene datos fijos y espacios en blanco para
  ser llenados con información variable, que se usa
  en los procedimientos de oficina. Una forma puede
  constar de varias copias, que pueden tener
  destinos o usos diversos.
• Diagrama de flujo Es la representación gráfica
  de las operaciones a seguir dentro de algún
  sistema o procedimiento.

8
Ejemplo de un manual
9
Carátula
10
Hoja de Aprobaciones
11
Objetivo

• Proporcionar al personal los procedimientos de
  todos los procesos del área de Administración y
  Finanzas.

12
Audiencia Meta
13
Índice
14
Políticas Generales
15
Procedimientos

• Objetivo

• Políticas que intervienen

16
Procedimientos

• Proceso que apoya.
• Maestro de artículos
• Generación y mantenimiento al MPS
• Organización involucrada

17
Procedimientos

• Descripción

18
Procedimientos

• Diagrama de flujo

19
Procedimientos

• Archivos de Documentos.

20
Procedimientos

• Terminología

21
Procedimientos

• Anexos

22
Procedimientos

• Indicadores de desempeño.

23
Procedimientos
Fecha de última revisión del procedimiento.

24
Diagramas de Flujos
25
Conceptos

• Un diagrama de flujo es una representación
  gráfica de las diferentes actividades que
  componen un proceso, en un diagrama de flujo
  identificamos los siguientes elementos
• Los actores o entidades que participan en el
  procedimiento
• Las actividades que realiza o que son
  responsabilidad de cada actor o entidad
• La secuencia de actividades para efectuar el
  procedimiento.
• Entre las características que un diagrama de
  flujo debe cumplir mencionamos las siguientes
• Describir a los actores y entidades involucradas
  en el proceso, las actividades que ellos realizan
  y el flujo de trabajo entre ellos.
• El Diagrama debe de ser simple y contar con la
  característica de descomponer funciones complejas
  en otro diagrama. Es decir debe de manejar el
  detalle.
• Las actividades o acciones deben de representarse
  por verbos.
• El flujo deberá seguir una dirección de izquierda
  a derecha y de arriba hacia abajo.
• Para representar el flujo de los procesos se
  deberán utilizar flechas que indiquen cual es la
  dirección.
• En los pasos de decisión es conveniente
  establecer flujos mutuamente exclusivos.

26
Simbología

• Existen diferentes símbolos que se utilizan al
  elaborar un diagrama de flujo a continuación
  mostramos los más importantes.

27
Clasificación de los Diagramas

• Para efectos de este curso vamos a describir tres
  tipos de Diagramas de Flujo de Procesos.
• Los Diagramas de Contexto
• Mapas de Procesos y
• Diagramas de Flujo

28
Los Diagramas de Contexto

• Un Diagrama de Contexto, se utiliza para
  establecer el proceso a especificar como un ente
  único y para establecer las relaciones con otros
  procesos o con otras entidades.
• En un diagrama de contexto identificamos los
  siguientes elementos El proceso a detallar, las
  entidades o personas con las que hay relación,
  otros procesos con los que existe relación, los
  flujos de entrada y de salida. Normalmente se
  utilizan a primer y a segundo nivel para entender
  el funcionamiento general del proceso.

29
Mapa de Proceso

• Un Mapa de Proceso, muestra un proceso completo
  de principio a fin y puede ser utilizado para
  describir como es el proceso y para diseñar el
  como deberá ser.
• En un diagrama de este tipo muestra que esta
  haciéndose, por quién y en que secuencia. Este
  tipo de diagramas esta compuesto de Roles que
  muestra los actores y los procesos que son
  ejecutados por cada uno de ellos.
• Las Responsabilidades que son las tareas
  individuales que cada actor es responsable de
  hacer y las Rutas que son los flujos de trabajo y
  las decisiones que conectan las tareas.
• A continuación mostramos un mapa de procesos para
  la inscripción de un estudiante a una escuela.

30
Mapa de Proceso
31
Diagrama de Flujo

• Diagrama de Flujo, este tipo de diagramas son muy
  similares a los mapas de procesos, sin embargo,
  la simbología aumenta de acuerdo a los símbolos
  que mencionamos en la sección anterior.
• Esto ocasiona que sí se abusa del uso de símbolos
  o sí se diagrama considerando todos los símbolos
  el diagrama se complica, es recomendable que
  cuando se diagrame se busque la gráfica más
  simple, en la figura siguiente mostramos un
  ejemplo.

32
Diagrama de Flujo
33
Ejemplo Elaboración de los diagramas

• Proceso de ventas de mostrador
• DESCRIPCIÓN DE ACTIVIDADES
• VENTAS MOSTRADOR
• RESPONSABLE / ACTIVIDAD
• Cliente
• 1. Cliente esporádico solicita producto
• Administrador
• 2. Da de alta cliente mostrador en el catalogo de
  clientes.
• 3. Cualquier persona que compre ventas de
  mostrador, la factura saldrá con los datos
  capturados en
• catalogo de clientes mostrador. Afecta directo al
  inventario de almacén y no se genera orden de
• compra si no hay existencia.
• Ventas
• 4. Levanta pedido
• 5. Imprime factura y orden de manifiesto (la
  orden de manifiesto se elaborara a mano).
• 6. Da instrucciones a cliente de donde ir a
  recoger el producto
• Cliente

34
Elaboración de los diagramas
Diagrama de contexto
35
Elaboración de los diagramas
Mapa de Proceso para la venta de mostrador
36
