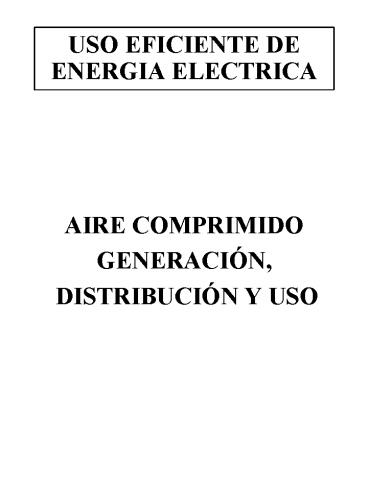

USO EFICIENTE DE ENERGIA ELECTRICA

1
USO EFICIENTE DE ENERGIA ELECTRICA

• AIRE COMPRIMIDO
• GENERACIÓN,
• DISTRIBUCIÓN Y USO

2
USUARIOS DE AIRE COMPRIMIDO

• Representan el 10 de la energía eléctrica
  consumida en la industria
• La gran mayoría de plantas lo emplea
• Sectores principales
• Vidrio (20)
• Mecánica (12)
• Alimentos y bebidas (9)
• Caucho y plástico (10)
• Químico (8)

3
COSTOS RELATIVOS DE ENERGIA
4
COSTOS DEL AIRE COMPRIMIDO
5
AHORROS POTENCIALES (REINO UNIDO)

• La industria Británica gasta 400 MM/año en aire
  comprimido
• Estudio estratégico de March detectó
  oportunidades de ahorro de 27
• Generación (7)
• Distribución (11)
• Consumo final (3)
• Nuevas tecnologías (6)
• Ahorros potenciales equivalentes a 1700 GWh p.a.
• Recomendaciones con retorno de inversión menores
  de 12 meses

6
COMPONENTES DEL SISTEMA DE AIRE COMPRIMIDO
sistema de distribución
regulador de presión
aire a proceso
filtro y separador de humedad
lublubri- cador
estación de trabajo
Secador de aire
Recibidor de aire
entrada de aire atmosférico
postenfriador
válvula
manómetro
trampa
val.seguridad
compresor de aire
7
BALANCE DE CALOR
Salida de aire de enfriamiento
Enfriador de aceite
Pérdidas del motor
Postenfriador (aire)
Postenfriador (condensado)
Aire comprimido frío y saturado
Aire comprimido caliente
Post-enfriador
Enfriador de aceite
Entrada de aire de enfriamiento
aceite de retorno
Aceite caliente
Aire y vapor de agua
Ent. de aire
Pérdidas
Potencia de entrada
Separador de aceite
Compresor
Motor
Drenaje de condensado
8
CEBOLLA DE PROCESO
CEBOLLA DE PROCESO
GENERACION
DISTRIBUCION
USUARIO
