1

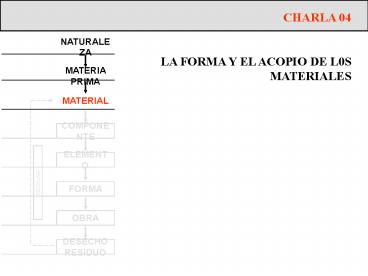

CHARLA 04 LA FORMA Y EL ACOPIO DE L0S MATERIALES
NATURALEZA
MATERIA PRIMA
MATERIAL
COMPONENTE
ELEMENTO
RECICLAJE
FORMA
OBRA
DESECHO RESIDUO
2
IDEAS GENERALES
CONSTRUIR Conformar (dar forma) un agregado de
materia que imponen exigencias técnicas
específicas, tanto si se trata de un puente, de
una escultura o de un edificio.
3
LA FORMA DE LOS MATERIALES
GENERATRICES DE LA FORMA
A M O R F O S Llegan a la obra sin una forma
propia, siendo aplicados a través de técnicas de
construcción cuyo objetivo es darles la forma
requerida.
4
LA FORMA DE LOS MATERIALES
GENERATRICES DE LA FORMA
A M O R F O S Llegan a la obra sin una forma
propia, siendo aplicados a través de técnicas de
construcción cuyo objetivo es darles la forma
requerida.
C E C I L I A P U G A Casa en Bahia Azul, Los
Vilos, Chile 2001
5
LA FORMA DE LOS MATERIALES
GENERATRICES DE LA FORMA
A M O R F O S Llegan a la obra sin una forma
propia, siendo aplicados a través de técnicas de
construcción cuyo objetivo es darles la forma
requerida.
C O N F O R M A D O S Llegan a la obra con una
forma propia y característica (línea, cubo,
lámina)
6
LA FORMA DE LOS MATERIALES
GENERATRICES DE LA FORMA
A M O R F O S Llegan a la obra sin una forma
propia, siendo aplicados a través de técnicas de
construcción cuyo objetivo es darles la forma
requerida.
C O N F O R M A D O S Llegan a la obra con una
forma propia y característica (línea, cubo,
lámina)
C O O P E R A T I V A A M E R E I D A Ciudad
Abierta, Ritoque
7
LA FORMA DE LOS MATERIALES
GENERATRICES DE LA FORMA
A M O R F O S Llegan a la obra sin una forma
propia, siendo aplicados a través de técnicas de
construcción cuyo objetivo es darles la forma
requerida.
C O N F O R M A D O S Llegan a la obra con una
forma propia y característica (línea, cubo,
lámina)
8
LA FORMA DE LOS MATERIALES
GENERATRICES DE LA FORMA
A M O R F O S Llegan a la obra sin una forma
propia, siendo aplicados a través de técnicas de
construcción cuyo objetivo es darles la forma
requerida.
C O N F O R M A D O S Llegan a la obra con una
forma propia y característica (línea, cubo,
lámina)
P E T E R Z U M T H O R PABELLÓN SUIZA EXPO.
HANNOVER 2000
9
LA FORMA DE LOS MATERIALES
GENERATRICES DE LA FORMA
A M O R F O S Llegan a la obra sin una forma
propia, siendo aplicados a través de técnicas de
construcción cuyo objetivo es darles la forma
requerida.
C O N F O R M A D O S Llegan a la obra con una
forma propia y característica (línea, cubo,
lámina)
P E T E R Z U M T H O R PABELLÓN SUIZA EXPO.
HANNOVER 2000
10
LA FORMA DE LOS MATERIALES
GENERATRICES DE LA FORMA
A M O R F O S Llegan a la obra sin una forma
propia, siendo aplicados a través de técnicas de
construcción cuyo objetivo es darles la forma
requerida.
C O N F O R M A D O S Llegan a la obra con una
forma propia y característica (línea, cubo,
lámina)
11
LA FORMA DE LOS MATERIALES
GENERATRICES DE LA FORMA
A M O R F O S Llegan a la obra sin una forma
propia, siendo aplicados a través de técnicas de
construcción cuyo objetivo es darles la forma
requerida.
C O N F O R M A D O S Llegan a la obra con una
forma propia y característica (línea, cubo,
lámina)
A L V A R O S I Z A PABELÓN DE PORTUGAL LISBOA
1998
12
LA FORMA DE LOS MATERIALES
GENERATRICES DE LA FORMA
A M O R F O S Llegan a la obra sin una forma
propia, siendo aplicados a través de técnicas de
construcción cuyo objetivo es darles la forma
requerida.
C O N F O R M A D O S Llegan a la obra con una
forma propia y característica (línea, cubo,
lámina)
A L V A R O S I Z A PABELÓN DE PORTUGAL LISBOA
1998
13
CONSTRUCCIÓN
MUSEO GUGGENHEIM, BILBAO, FRANK GERHY
14
CONSTRUCCIÓN
15
CONSTRUCCIÓN
16
CONSTRUCCIÓN
17
CONSTRUCCIÓN
18
LA FORMA DE LOS MATERIALES
GENERATRICES DE LA FORMA
FORMATO
A M O R F O S Llegan a la obra sin una forma
propia, siendo aplicados a través de técnicas de
construcción cuyo objetivo es darles la forma
requerida.
L Í Q U I D O Se utilizan para modificar la
consistencia o la plasticidad de otros
materiales. P A S T A Se utilizan para ser
aplicados en superficies P O L V O Para ser
aplicados en obra sufren cambios de plasticidad
en procesos hidráulicos.
19
LA FORMA DE LOS MATERIALES
GENERATRICES DE LA FORMA
A M O R F O S Llegan a la obra sin una forma
propia, siendo aplicados a través de técnicas de
construcción cuyo objetivo es darles la forma
requerida.
C O N F O R M A D O S Llegan a la obra con una
forma propia y característica (línea, cubo,
lámina)
20
LA FORMA DE LOS MATERIALES
GENERATRICES DE LA FORMA
FORMATO
A M O R F O S Llegan a la obra sin una forma
propia, siendo aplicados a través de técnicas de
construcción cuyo objetivo es darles la forma
requerida.
C O N F O R M A D O S Llegan a la obra con una
forma propia y característica (línea, cubo,
lámina)
21
ASPECTOS TECNICOS
INSTALACION DE FAENA
La instalación de faena es un conjunto de
instalaciones auxiliares necesarias, por un
periodo de tiempo limitado, para la construcción
y prueba de una obra. Los objetivos generales de
una instalación de faena son, por un lado, la
maximización de la eficiencia de las operaciones
para promover una alta productividad de los
trabajadores y, por el otro, la provisión de un
lugar para trabajar, seguro, cómodo, de modo de
atraer, retener y mantener satisfecho al
personal, contribuyendo a una mejor productividad
y calidad del trabajo De Solminihac, Hernán
Thenoux, Guillermo Procesos y técnicas de
construcción. Facultada de ingeniería. Ediciones
universidad católica de chile.
22
ASPECTOS TECNICOS
INSTALACION DE FAENA
OBJETIVOS Y RECOMENDACIONES

• Los objetivos y recomendaciones generales que se
  plantean
• para las instalaciones de faena son
• Minimizar el costo total de la instalación de
  faena.
• Reducir al máximo el área necesaria.
• Incrementar la productividad en obra.
• Establecer un grato ambiente de trabajo.
• 5. Aumentar la reutilización de las
  instalaciones.

23
ASPECTOS TECNICOS
INSTALACION DE FAENA
1.-SUB-INSTALACIONES
Oficinas Contratistas subcontratistas,
Inspección los dormitorios, viviendas
individuales, Comedores casinos, etc., para el
personal de todos los niveles.
Sub-instalaciones
Oficina administrativa se recomienda que esté
en puntos estratégicos, que domine el sitio y
que sea accesible para recibir visitas. Dentro
de las oficinas administrativa se cuentan
oficina del jefe de faena, de la inspección, de
contratista, oficinas técnicas.
Comedores los que se instalan sólo si la
magnitud de la obra lo requiere en caso de ser
una obra pequeña se debe asegurar, al menos, la
existencia de facilidades para calentar los
alimentos.
Policlínico la decisión de instalar uno o sólo
de contar con servicios menores tales como un
botiquín depende de la cantidad de trabajadores
y de la ubicación geográfica de la obra
24
ASPECTOS TECNICOS
INSTALACION DE FAENA
2.-INSTALACIONES PARA EL ALMACENAMIENTO DE
MATERIALES

• Para el diseño, se deben conocer las necesidades
• de los materiales según el programa de la obra.
• En relación a los bodegajes, deben estudiarse
• los tipos y características de cada uno en
  relación
• a la materiales y su forma
• Bodegas (material de pequeño formato)
• Patios de acopio (material de gran tamaño)
• Tallares (producción)

Sub-instalaciones
En este sentido, en una obra deben existir
lugares para poder almacenar los diferentes
materiales dichos lugares se denominan
comúnmente canchas de acopio y su tamaño depende
del tamaño y ubicación del proyecto.
25
ASPECTOS TECNICOS
INSTALACION DE FAENA
2.-INSTALACIONES PARA EL ALMACENAMIENTO DE
MATERIALES

• Bodega propia de la obra lugar para guardar los
• materiales que se utilizan en la construcción
• de la obra.
• Bodega de subcontratistas. Se recomienda que
• ésta esté separada de la anterior para evitar
• pérdidas u otros imprevistos.
• Bodega para materiales, maquinarias y
  herramientas

Sub-instalaciones
3.-TALLERES AUXILIARES Y PLANTAS DE PRODUCCION EN
OBRA
Se incluye las plantas de producción de áridos,
de hormigón, los talleres de moldaje,
enfierradura, acero estructural y pinturas. En
el estudio y diseño de la instalación, es
indispensable hacer un estudio económico para
evaluar si se justifica tenerlas en la obra o es
preferible adquirir los materiales que en ella
se producen por otras vías.
26
IDEAS GENERALES
RECEPCIÓN EN OBRA Y ALMACENAMIENTO
FORMA
A M O R F O S Llegan a la obra sin una forma
propia, siendo aplicados a través de técnicas de
construcción cuyo objetivo es darles la forma
requerida.
C O N F O R M A D O S Llegan a la obra con una
forma propia y característica (línea, cubo,
lámina)
27
ASPECTOS TECNICOS
INSTALACION DE FAENA
28
ASPECTOS TECNICOS
INSTALACION DE FAENA
Algunas estimaciones indican que los gastos de la
instalación de faena fluctúan entre un 8 y un
15 del costo directo de un proyecto y
generalmente son cargados como gastos generales
de la obra
29
RELACION OBRA-CONTEXTO
INSTALACION DE FAENA
30
RELACION OBRA-CONTEXTO
INSTALACION DE FAENA
CIUDAD
Información extraída de la tesis I.F 729 -
arquitectura como dispositivo eventual Sebastián
Contreras Rodríguez Tesis grado magíster
universidad católica de chile
31
RELACION OBRA-CONTEXTO
INSTALACION DE FAENA
CIUDAD
OBRA
... considero que la obra es invasiva, de todas
maneras, hay que pensar que la obra por un lado
significa excavar, destruir el suelo,
desarticular la corteza urbana que normalmente es
continua, pero también tiene una cantidad de
efectos colaterales importantes, por ejemplo
genera mucho ruido, genera polvo, en ciertos
aspectos genera inseguridad, hay lugares
inseguros para transitar, condiciones que son
difíciles de conciliar con el uso normal de la
ciudad... Rodrigo Pérez de Arce
Información extraída de la tesis I.F 729 -
arquitectura como dispositivo eventual Sebastián
Contreras Rodríguez Tesis grado magíster
universidad católica de chile
32
INSTALACION DE FAENA
RELACION OBRA-CONTEXTO
CASO ROTONDA LA FLORIDA PARADERO 14
CIUDAD
OBRA
Información extraída de la tesis I.F 729 -
arquitectura como dispositivo eventual Sebastián
Contreras Rodríguez Tesis grado magíster
universidad católica de chile
33
INSTALACION DE FAENA
RELACION OBRA-CONTEXTO
CASO LA ALAMEDA
CIUDAD
OBRA
Información extraída de la tesis I.F 729 -
arquitectura como dispositivo eventual Sebastián
Contreras Rodríguez Tesis grado magíster
universidad católica de chile
34
INSTALACION DE FAENA
RELACION OBRA-CONTEXTO
CASO LA ALAMEDA
CIUDAD
OBRA
Información extraída de la tesis I.F 729 -
arquitectura como dispositivo eventual Sebastián
Contreras Rodríguez Tesis grado magíster
universidad católica de chile
35
INSTALACION DE FAENA
RELACION OBRA-CONTEXTO
CASO TOBALABA
CASO TOBALABA LA INSTALACION DE FAENA CAMBIA DE
POSICION DURANTE EL TIEMPO DE CONSTRUCCION
Información extraída de la tesis I.F 729 -
arquitectura como dispositivo eventual Sebastián
Contreras Rodríguez Tesis grado magíster
universidad católica de chile
36
INSTALACION DE FAENA
RELACION OBRA-CONTEXTO
CASO LUGAR DE TRABAJO IET
37
LA FORMA DE LOS MATERIALES
RECEPCIÓN EN OBRA Y ALMACENAMIENTO
TÉCNICA DE CONSTRUCCIÓN
GENERATRICES DE LA FORMA
FORMATO
A M O R F O S Llegan a la obra sin una forma
propia, siendo aplicados a través de técnicas de
construcción cuyo objetivo es darles la forma
requerida.
C O N F O R M A D O S Llegan a la obra con una
forma propia y característica (línea, cubo,
lámina)
