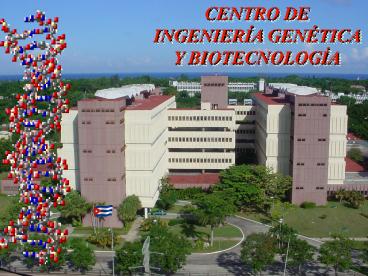

CENTRO DE INGENIERÍA GENÉTICA Y BIOTECNOLOGÍA
2

• Personal 1,467
• Area 70,000 m2
• Productos líderes
• Vacuna Rec. Hepatitis B
• IFN Alpha y Gamma Rec
• EGF Recombinate
• Estreptokinasa Recomb.
• Kits diagnóstico
• Vacuna Recombinante contra la garrapata bovina

Investigaciones Vacunas , productos
farmacéuticos, kits diagnósticos, Biotecnología
Agropecuaria, Biotecnología Industrial.
3
(No Transcript)
4
(No Transcript)
5
(No Transcript)
6

• Siendo la Electricidad el mayor consumo de
  nuestro centro, en lo que a Portadores
  Energéticos se refiere y siendo nuestra
  Institución uno de los mayores consumidores de la
  Capital, nuestros mayores esfuerzos siempre han
  estado dirigidos a la reducción del consumo de
  este Portador.
• No por ser menos importante, en lo que ha
  representan en la Estructura Energética de la
  Institución, se han dejado a un lado los
  Portadores Energéticos restantes.
• Desde el año 2001, en que se decretó la
  Contingencia Energética, nuestro centro
  incrementó las medidas de ahorro y desde entonces
  se trabaja fuertemente en este frente.
• Desde diciembre del 2005, mes en que nombró
  al 2006 como Año de la Revolución Energética en
  Cuba, nos propusimos un Programa Energético, que
  contempla
• - Medidas organizativas intervienen en su
  cumplimiento directamente todos los trabajadores
  del centro, no requieren de inversiones, solo
  cumplir con las medidas de ahorro internas
  dictadas.
• - Medidas que requieren de pequeñas
  inversiones, las asume el centro con su
  presupuesto anual.
• - Medidas que requieren de grandes
  inversiones, para lo que necesitamos del apoyo de
  nuestro organismo.

7
Sustitución de turbocompresor Ebara por equipo
York en el sistema de clima central Edificio
Central.
Teniendo en cuenta la eficiencia de 1.29 Kw./ton
que tienen realmente los Turbos Ebara en la
actualidad , el ahorro real es de 11.4 Mwh al
día. Esto nos ha permitido desde que se instaló
el equipo York que pasáramos de un 60 a un 100
del servicio sin casi aumento de los consumo. En
el verano de años anteriores el consumo del
sistema de clima central oscilaba entre 32 y 37
MWh al día y ahora es entre 14 y 18 MWh.
8

9

10
(No Transcript)
11
Sustitución de tubos fluorescentes de 40 watt por
tubos de 32 watt con ballast electrónicos y
reflexión especular. Se tiene dictada como
política del Centro la utilización de este tipo
de lámparas en las nuevas inversiones que se
realicen. Existen los proyectos para todas las
instalaciones de la Planta de Producción y toda
la Planta Baja del Edificio Principal.
El cambio se comenzó por el área de la Cocina
Comedor, siendo el ahorro de 9.4 Mwh/año
12
Medición del consumo de energía eléctrica a los
diferentes consumidores del centro.

• Hemos comenzado la medición del consumo eléctrico
  por sectores, utilizando dispositivos de medida y
  software desarrollados en la institución, y
  también con el uso de equipos de medición de la
  firma CARLO GAVAZZI.
• Actualmente, nuestra planta de producción, los
  totalizadores del centro y 2 PGD del Edificio
  Central, cuentan con la medición de forma
  automática. En vías de contratación los
  materiales necesarios para toda la institución.

13
DEMANDA ELECTRICA DEL DIA (Medición automática
cada 15 minutos, con instrumentos diseñados por
nuestros técnicos, enlazados a programas
informáticos diseñados por ellos)
. .
A medida que las necesidades del país lo han
exigido, se han incrementado las medidas de
ahorro aplicadas
14
DEMANDA DIARIA EN EL PICO NOCTURNOOCTUBRE 2004
Por necesidades del SEN fue necesario en Octubre
del 2004 trabajar con Plantas de Emergencia en el
Pico Nocturno, tratando de reducir afectaciones a
la población. Nuestro centro trabajó de lunes a
viernes generando 1MW, durante las 4 horas del
pico, utilizando sábado y domingo para dar
mantenimiento a las Plantas. Mantenemos este
apoyo siempre que es necesario.
15
Este curso es para que los trabajadores adquieran
un conocimiento básico acerca de la energía, los
esfuerzos que está haciendo el país para mejorar
el sistema electro energético nacional y que
conozcan las condiciones y problemáticas de
nuestro centro en cuanto a la energía, para así
saber cual es el potencial de ahorro con que
contamos en nuestra instalación.
CURSO INTERACTIVO BÁSICO DE CONSUMO ENERGÉTICO EN
EL CIGB
Se imparte por los Ingenieros del la Institución
que trabajan directamente en la especialidad
energética. Es a través de la Red Informática del
Centro y se encuentra montado en una Plataforma
Moodle. Tiene grandes ventajas, al no tener que
ir el estudiante a un aula y poder acceder al
curso en el tiempo que tenga disponible para
ello. Da la posibilidad también de brindar una
amplia información, al poder el estudiante
acceder a materiales científico-técnicos (videos,
fotos, documentos) que amplían su conocimiento
sobre los temas tratados.
16
El curso consta de los siguientes temas
Tema 1 Principales Conceptos En este primer
tema se expondrán los principales conceptos de
energía, sus leyes, unidades de medida así como
sus tipos y formas. Tema 2 La Energía en
Cuba Se da una panorámica del desarrollo de la
energía en Cuba, programa de desarrollo y la
utilización de las energías renovables. Tema 3
La Electricidad en Cuba Considera conceptos
básicos de electricidad, medidas de ahorro
generales y cálculos de consumos. Tema 4 La
Energía Eléctrica, el Combustible y el Agua en el
CIGB Se exponen nuestras instalaciones
energéticas, control de los consumos y planes de
Ahorro de Energía en el CIGB.
17
RESULTADOS OBTENIDOS
18
2001 2005-2006
19
COMPORTAMIENTO DEL FACTOR DE POTENCIA
Mantenemos un control diario del comportamiento
del factor de potencia, por barras, así como el
general diario del centro, además del acumulado
del mes.
20
Trabajo con Ptas. Emerg. Huracán Denis
5 días con interrupciones eléctricas
Mantenimiento en Pta. Prod.
21
COMPARACION DE LA EFICIENCIA ENERGETICA ACUMULADA
OBTENIDA AL CIERRE DE LOS AÑOS DEL 2001 AL 2005,
CON LA OBTENIDA EN EL 2006 AL CIERRE DEL MES DE
FEBRERO.
