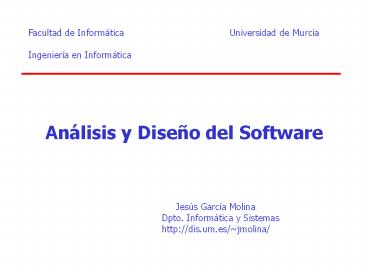

Análisis y Diseño del Software
Facultad de Informática Universidad de
Murcia Ingeniería en Informática
Jesús García Molina Dpto. Informática y
Sistemas http//dis.um.es/jmolina/
2
OO en un plan de estudios

• OO forma parte del núcleo de conocimientos de la
  informática.
• En las propuestas curriculares de ACM/IEEE se
  consideran conocimientos obligatorios
• Introducir los conceptos OO y escribir programas
• Proceso basado en UML y patrones de diseño

3
OO, sí pero ... qué?, cuándo?, cómo?
4
Nuestra propuesta

• Enfoque evolutivo (procedural-modular-OO)
• Dos asignaturas cuatrimestrales
• Introducción a la Programación OO
• Conceptos básicos
• Análisis y Diseño OO
• Un proceso basado en UML
• Patrones de Diseño

5
Además

• En el segundo ciclo se ofertan asignaturas
  optativas sobre
• Componentes software
• Objetos distribuidos

6
Introducción a la programación OO

• Que el alumno no adquiera la visión OO ofrecida
  por un particular lenguaje, sino que comprenda
  los conceptos que subyacen a la OO de un modo
  independiente al lenguaje

7
Introducción a la programación OO

• Describir los conceptos básicos clase, objeto,
  herencia, polimorfismo y ligadura dinámica.
• Contrastar conceptos en lenguajes más extendidos.
• Enseñar un lenguaje OO y su entorno
• Introducir técnicas y heurísticas muy básicas de
  programación.
• Dos cursos en paralelo Teoría y Prácticas

8
La asignatura A/D de Software

• Asignatura troncal, cuarto curso, 6 créditos
  (3T3P), 150 alumnos
• Proporcionar al alumno una formación que le
  permita abordar de forma sistemática el
  desarrollo de aplicaciones OO, aplicando un
  proceso software basado en UML y patrones de
  diseño

9
Objetivos específicos

• Estudio de UML
• Modelado de requisitos (casos de uso)
• Modelado estructural
• Modelado del comportamiento
• Conocer y aplicar un proceso software basado en
  UML
• Conocer patrones de diseño GOF
• Comprender problema persistencia OO

10
La asignatura A/D de Software

• Contenidos teóricos
• Tema 1. El lenguaje UML (6 horas)
• Tema 2. Un proceso basado en UML (8 horas)
• Tema 3. Patrones de diseño (14 horas)
• Tema 4. Persistencia OO (2 horas)

11
La asignatura A/D de Software

• Coincide con en el enfoque del libro UML y
  Patrones de Craig Larman.
• Variaciones
• Primero todo UML modelos y notación
• Etapa de modelado del negocio
• Se desdobla en dos el Modelo del Diseño
• Se estudian en profundidad todos los patrones GoF

12
El proceso

• RUP (Rational Unified Process)
• Más conocido y extendido
• Grande y complejo
• Inapropiado para una asignatura
• Proceso de Larman
• Simple pero realista
• Compatible con UP dirigido por casos de uso,
  iterativo e incremental, centrado en la
  arquitectura

13
Organización de las prácticas

• Ejercicios de modelado (clases prácticas)
• Casos de uso (3 sesiones), modelado conceptual (1
  sesión), colaboraciones (2 sesiones), proyecto
  año anterior (1 sesión)
• Estudio de Rational Rose 2001 3.0 (2 sesiones de
  dos horas).
• Aplicación del proceso de Larman a un caso
  práctico (unas 40 horas)
• Tres entrevistas de seguimiento y una final

14
Ordenación temporal
Rational
Laboratorio
Ejercicios
Patrones
Modelado
UML
Proceso
Patrones
Pers.
Teoría
S5
S4
S3
S2
S1
S10
S9
S8
S7
S6
S15
S14
S13
S12
S11
15
Trabajo Práctico

• Modelado de casos de uso y conceptual
• Escribir tres casos de uso
• Modelado de análisis DSS, colaboraciones y
  modelado de clases
• Escribir código para las colaboraciones
• Identificar patrones
• Pasos 1, 2 y 3 Entregas Parciales

16
Valoración de los alumnos

• Valoración positiva
• Utilidad práctica (UML, proceso y patrones)
• Trazabilidad del proceso y es un método
  sistemático
• Han aprendido técnicas útiles para programar
  mejor
• Los alumnos aprenden las técnicas de modelado
  UML.
• Buena aproximación a un proceso real (no se
  aplican iteraciones).

17
Examen teórico

• Ejercicios sobre patrones de diseño y patrones
  GRASP
• Exámenes años anteriores disponibles en
  http//dis.um.es/jmolina/as.html

18
Carga de una asignatura

• A partir de ahora créditos ECTS
• 1 curso son 60 créditos (30 un cuatrimestre)
• 1 crédito 25 a 30 horas de trabajo del alumno
• Un año son unas 1600 horas de trabajo del alumno
  (un cuatrimestre, 800 horas)
• Una asignatura cuatrimestral, 5 ECTS

19
Carga de A/D del Software

• 30 horas de teoría
• 10 horas de ejercicios y 4 de seminarios UML
• 65 horas de estudio
• 40 horas para el trabajo práctico

20
Evaluación

• El alumno debe superar el examen de teoría y las
  prácticas.
• Nota final 0.6Teoría 0.4Prácticas
• Si un alumno supera el examen teórico o las
  prácticas se mantiene el aprobado para las
  siguientes convocatorias del curso académico.

21
Bibliografía Básica

• G. Booch, et al. El lenguaje unificado de
  modelado, Addison-Wesley, 1999.
• C. Larman, UML y Patrones, 2ª edición,
  Prentice-Hall, 2002
• E. Gamma et al., Patrones de Diseño,
  Addison-Wesley, 2002.
• Otros
• M. Fowler, UML Gota a Gota, Segunda Edición,
  Addison Wesley, 1997.
• M. Grand, Patterns in Java, vol. 1, John Wiley,
  Segunda Edición, 2002.
• J. Rumbaugh et al., El Lenguaje Unificado de
  Modelado, Manual de Referencia, Addison-Wesley,
  2000.
• P. Stevens, Utilización de UML, Addison-Wesley,
  2002

22
Enlaces

• Página de UML del OMG http//www.omg.org/uml
• Página de la asignatura
• http//dis.um.es/jmolina/as.html

23
Certificación UML

• Certificaciones profesionales
• http//www.objectsbydesign.com/tools/certification
  .html
• Programa de Certificación de IBM
• Object-Oriented Analysis and Design with
  UML, Test 486
• Programa de Certificación del OMG

24

• Cuestiones?
• Comenzamos?
