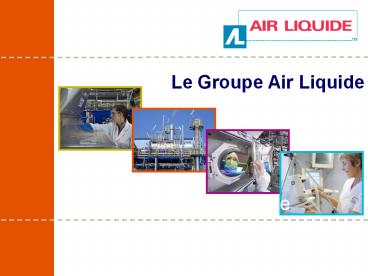

Le Groupe Air Liquide

1
Le Groupe Air Liquide
La Grande Industrie
Kourou le 30 Octobre 2008
2
Air Liquide en bref

• Le Groupe fournit oxygène, azote, hydrogène et
  beaucoup dautres gaz et services à de très
  nombreux clients (métallurgie, raffinage, chimie,
  verrerie, électronique, papier, alimentaire,
  aéronautique et santé)
• Créé en 1902
• 40 000 collaborateurs dans 75 pays
• Près de 8 800 brevets déposés et presque 2 700
  inventions protégées
• Plus dun million de clients
• Plus de 500 sites industriels
• 11,801 Mds de chiffre d'affaires en 2007 dont
  80 hors de France

Des solutions qui intègrent gaz, produits,
services associés à forte valeur ajoutée et
reposent toutes sur linnovation technologique
3
Applications des gaz
Nos gaz sont invisibles et pourtant ils sont
présents partout
Santé (Hôpitaux soins à domicile)
Chimie (chimie de base chimie fine)
Électronique (fabrication assemblage des
semi-conducteurs)
Fabrication Métallique (automobile,
aéronautique, artisans,)
Spatial (propulsion des lanceurs)
Alimentaire (Surgélation, conservation des
aliments)
Laboratoires (Recherche, contrôle Qualité)
Raffinage (Industrie du pétrole du gaz naturel)
Métaux (Sidérurgie métallurgie)
4
Une présence mondiale
1902 France 1906 Belgique 1907 Japon1909
Italie Grèce Espagne 1911 Canada Suède 1913
Pays-Bas 1916 États-Unis Chine 1917
Singapour Algérie Tunisie
1960 Nigeria 1961 Côte dIvoire 1963
Gabon 1964 Sénégal Polynésie 1965
Mali 1966 Cameroun Congo 1970 Togo 1971
Ghana Allemagne
1919 Maroc 1923 Portugal 1926 Liban 1931
Luxembourg 1938 Argentine 1939
Paraguay 1946 Brésil 1948 Afrique du
Sud 1949 Madagascar 1957 Australie Suisse 195
9 La Réunion
1983 Nouvelle-Zélande 1987 Taiwan 1991
Chili Thaïlande Uruguay1992
Grande-Bretagne Ukraine 1993 Indonésie
Finlande 1994 Philippines 1995 Pologne 1996
Inde Vietnam 1997 Hongrie Norvège 1999
Bulgarie Roumanie 2000 Slovaquie 2001
Autriche République Tchèque 2002
Égypte Trinidad Tobago 2004 Qatar2005
Oman Russie 2006 Koweït 2007
Libye Serbie2008 Arabie Saoudite Angola Na
mibie Émirats Arabes Unis
1972 Burkina Faso Danemark 1973
Bénin Nouvelle- Calédonie 1974 Brunei 1977
Botswana 1979 Corée du Sud Swaziland 1980
Guadeloupe Martinique Guyane Française
Première année de présence Air Liquide
5
avec de grandes installations sur sites
Plus de 60 Unités de fabrication de H2 et du Gaz
de Synthèse
Plus de 20 Cogénération pour applications
industrielles
Plus de 400 Unités de séparation des Gaz de
lAir en exploitation
Vapeur et Électricité
6

AIR LIQUIDE SPATIAL GUYANE

• Ses missions
• Produire et livrer les gaz industriels utilisés
  pour la mise en oeuvre des lanceurs
  (Hydrogène, oxygène azote, hélium liquide,
  azote et, hélium a létat gazeux)
• Assurer l exploitation et la maintenance des
• installations cryogéniques de la zone de
  lancement
• Fabriquer, qualifier et revalider les
  flexibles
• Produire des gaz industriels nécessaire aux
  hôpitaux et clinique de Guyane
• Accompagner ses clients dans les nouveaux
  projets de croissance et de développement

7
AIR LIQUIDE SPATIAL GUYANE

• Aujourdhui
• Air Liquide est pressent en Guyane depuis 1970
• avec la Création de la SOGAL
• Air liquide spatiale Guyane a été crée en 1991
• 2 usines (oxygène, hydrogène) et un dépôt de
  méthanol
• Un effectif de 44 personnes
• Un site Certifié ISO 9 001 version 2000
• Demain
• Renouvellement et de nouveaux moyen de production
• Réalisés grâce aux technologies les plus
  performantes du Groupe
• Mise en service prévue pour fin 2010

8
Les produits

• Lazote gazeux, lhélium gazeux et lair comprimé
  acheminés par un réseau de canalisations
• Pour les installations
• Du bâtiment dintégration lanceur (BIL)
• Du bâtiment dintégration final (BAF)
• La zone de lancement 3 (ZL3)
• Oxygène, azote, hélium liquides acheminés par
  camions ou réservoirs mobiles
• Pour les lancements
• Gaz industriels et médicaux
• Aux hôpitaux et cliniques de la région
• Aux industries de la Guyane(Soudage, traitement
  des eaux potables, conservation alimentaire)

Lair est composé de 78 dazote 21
doxygène 1 de gaz divers
Le processus industriel se déroule sans réaction
chimique. Lair ambiant est distillé pour en
isoler lazote et loxygène
9
Une nouvelle unité pourquoi?
CONTEXTE

• Laugmentation des cadences de lancement des
  lanceurs Ariane 5
• Lancement futur de Soyouz
• Augmenter la capacité de stockage doxygène et
  dazote liquide.
• Lobjectif final est de disposer dune nouvelle
  unité de production associée à des stockages
  cryogéniques constitués de nouveaux et
  dexistants, le tout formant un ensemble cohérent
  du point de vue de lexploitation.
• Les produits qui seront fabriqués dans la
  nouvelle usine seront de même nature que ceux
  actuellement produits (oxygène liquide, azote
  liquide, air comprimé, azote gazeux haute
  pression).

10
Unité de production et stockages actuels
Emplacement de la nouvelle Unité de production et
stockage
11
Le chantier / Les travaux

• 20 à 25 personnes en moyenne
• Principaux équipements
• Grues, pelleteuses, camions et bulldozers
• Principales phases du chantier (estimé à 24
  mois)
• Travaux de terrassement
• Mise en place des nouveaux réservoirs
• Montage de la nouvelle usine

12

• Site actuel terrain de 2,5 ha
• Parcelle adjacente accueillant la nouvelle unité
  1,8 ha
• Superficie totale 4,3 ha

• Capacité de production et de stockage de la
  nouvelle usine
• Oxygène liquide  6 700 km3/an soit 21 000
  litres/jour
• Azote liquide  13 000 km3/an soit 41 000
  litres/jour.
• 2 stockages de 530 m3 doxygène liquide
• 2 stockages de 530 m3 dazote liquide

La nouvelle unité et les stockages sont conçus et
réalisés en France par lingénierie du Groupe Air
Liquide
13
Un site classé SEVESO II seuil Haut

• Une unité de production classée SEVESO
• Pourquoi ?
• Une capacité stockage doxygène supérieure à 2000
  tonnes

• Stockage doxygène liquide capacité 1984 m3
  soit 2262 tonnes
• Stockage dazote liquide capacité 1960 m3
  soit 1585 tonnes

La priorité du Groupe Air Liquide la sécurité
14
Localisation des produits
15
Zone de risque du scénario majorant
Zone de lancement
Usine de production doxygène et dazote
Centre de lancement N3
Bâtiment Intégrateur Lanceur
Usine de production dhydrogène liquide
Bâtiment Assemblage final
16
La Sécurité Mesures (1/2)

• Les établissements SEVESO sont tenus de disposer
  dun rapport de sécurité - Résultat suite à
  lélaboration de létude de dangers lensemble
  des nouveaux risques sont acceptables
• Sécurité des installations
• Un processus industriel sans réaction chimique
• Audits réguliers par les autorités (DRIRE)
  minimum 1 fois / an
• POI (Plan dOpération Interne) exercices
  sécurité grandeur nature avec le CNES/CSG et
  les pompiers de la base spatiale. Organisés
  également à lUsine de production dhydrogène
• Lunité est surveillée en permanence par plus de
  80 capteurs et de nombreux systèmes de sécurité
  automatiques. Une anomalie détectée par ces
  capteurs ou systèmes provoque, si nécessaire,
  larrêt immédiat de léquipement concerné, voire
  larrêt de lusine dans sa totalité
• Vérification périodique des organes sécurité

17
Sécurité Mesures (2/2)

• Tout le personnel et sous-traitants
• Des formations sécurité effectuées
  régulièrement
• En 2007 78 personnes de société sous-traitante
  sensibilisées
• Chauffeurs
• Le chargement des camions est confié à des
  chauffeurs qui ont reçu une formation spécifique
  liée à nos produits

18
En conclusion
La sécurité des personnes est lobjectif numéro 1
du Groupe Air Liquide
