Modlisation dune station dpuration

1

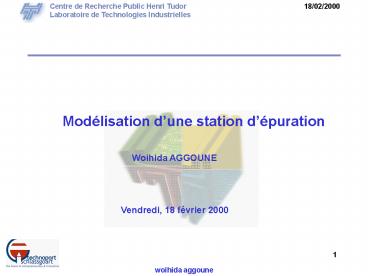

Modélisation dune station dépuration
Woihida AGGOUNE
Vendredi, 18 février 2000
2
Introduction

• Autrefois les rivières arrivaient à se
  débarrasser de leurs déchets
• par auto-épuration et l eau était suffisante par
  rapport aux besoins

• Aujourdhui la récupération des eaux usées
  domestiques et urbaines
• et leur récupération sont devenus indispensables
  pour faire face à
• l augmentation des volumes rejetés et à leur
  concentration en substances
• polluantes

• Un grand nombres de communes ont ainsi mis en
  place des réseaux
• d assainissement collectif raccordés à des
  stations d épuration

3
Phases de lépuration

• Traitement préliminaire dégrillage, dessablage,
  déshuilage

• Traitement primaire décantation(permet de
  recueillir par écoulement
•
  gravitaire, la majorité des matières en
  suspension
• dans
  leau sous forme de boues )

• Traitement secondaire élimination des matières
  en solution dans leau.
• traitements biologiques

• Traitement tertiaire affinage

4
Introduction

• l amélioration de la qualité de l eau épurée
  passe par à une lutte contre les pollutions
  azotées et phosphorées

• Ces préoccupations ont conduit à la fixation des
  normes européennes de rejet très sévères qui
  imposent d autres contraintes en matière
  d épuration (J.O. des Communautés Européennes n
  L 135 du 30 Mai 1991)
• exemple Azote total lt10 mg / l sur des
  échantillons moyens de 2 heures.

5
Introduction

• Les expérimentations sont longues et coûteuses

• Mise en place de modèle en vue de simuler le
  comportement du procédé réel

modèle mathématique à intégrer dans un logiciel
de simulation
6
Modélisation

• étape 1 mise en place du modèle des cinétiques

• étape 2 mise en place des équations écriture
  des bilans de matière

7
Centre de Recherche Public Henri TudorLTI,
Laboratoire de Technologies Industrielles
Étape 1 Les cinétiques
choix de modèles biologiques

• l évolution des cultures bactériennes
  (croissance, décès)

• la dégradation du substrat (matière pouvant être
  consommée par les micro-organismes)

8
Étape 1 Les cinétiques
choix de modèles biologiques
modèle général de traitement des eaux par boues
activées proposé par l I.A.W.Q (International
Association for Water Quality)
9
Caractéristiques de modèle de l I.A.W.Q
Le substrat organique est divisé en deux parties
distinctes -- soluble ( S )
-- particulaire ( X ) Deux types de
biomasses -- biomasse
hétérotrophe -- biomasse autotrophe
10
Schéma simplifié
11
bilans des matières
12
Principe
13
décanteur
(Qs Qr)X QrXr QwaXr (Qs-Qwa)Xe
14
mélangeur
Qs Xin Qr Xr (Qs Qr) X1
15
aérateur
terme de cinétique de X
16
Equations
Exemple
X XND azote organique particulaire et
biodégradable
tableau
17
Notre cas
18
Remarques et conclusions
Modèle de référence
1) modèle des cinétiques
2) mise en équations (en cours)
Perspectives à court terme

• Analyse du modèle de référence

• Identifiabilité

• Identification
