David Olivier CRI de Lumire

1

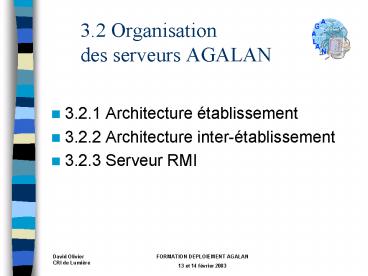

3.2 Organisationdes serveurs AGALAN

• 3.2.1 Architecture établissement
• 3.2.2 Architecture inter-établissement
• 3.2.3 Serveur RMI

2
3.2.1 Architecture établissement

• Cas de figure établissement implémentant
  lui-même le schéma Agalan sur machines locales.
• Serveur LDAP maître local.
• Serveur RMI local.
• Éventuels réplicats LDAP locaux.

3
Architecture établissement
HTTP
Serveur LDAPmaître
Serveur RMI
Servlet
LDAP
LDAP
RMI
Conn. apogee

4
Configuration LDAP

• Maître et réplicats - DIT Agalan- schéma
  Agalan
• Autorisations daccès - Maître  pleins droits
  au DN sous lequel opére le serveur RMI.- Maître
  et/ou réplicat(s)  droits en lecture seule pour
  les clients LDAP directs, en fonction de la
  politique de létablissement.

5
3.2.2 Architectureinter-établissement

• Un serveur LDAP commun au niveau de chaque plaque
  régionale (Lyon, Grenoble)
• Conformité de ce serveur LDAP régional aux
  spécifications Agalan (structure du DIT, schéma)
• Souplesse au niveau de limplémentation dans
  chaque établissement serveur LDAP Agalan maître
  soit local, soit régional
• Condition commune  il doit toujours y avoir un
  serveur RMI en amont du serveur LDAP Agalan
  maître (local ou régional)

6
Les cas  i  et  n
LDAP Agalan régional (iPlanet)
réplicat
réplication

• Serveur local maîtreau format Agalan
• Cas  i   Serveur LDAP iPlanetRéplication
  standard iPlanet
• Cas  n  Serveur LDAP OpenLDAP Réplication
  OpenLDAP-iPlanet

LDAP maître
RMI
conn.
conn.
UniversitéPaladru 1
7
Le cas  z
LDAP Agalan régional (iPlanet)
maître
RMI
réplication

• Serveur LDAPrégional maître
• ServeurRMI régional
• Réplicat local

conn.
conn.
réplicat
UniversitéAiguebelette
8
Le cas  k
LDAP Agalan régional (iPlanet)
 réplicat
RMI
Connecteurde normalisation
LDAPnon Agalan

• Serveur local maîtrenon Agalan
•  Réplicat  au format Agalan,pour visibilité
  régionale

UniversitéAix-lès-bains
9
3.2.3 Le serveur RMI
Clients RMI
HTTP
Serveur LDAP
Serveur RMI
Servlet
LDAP
LDAP
RMI
Conn. apogee

10
Rôle du serveur RMI

• Dessert un ou plusieurs serveurs LDAP et/ou
  branches de DIT LDAP, un pour chaque
  établissement (community).
• Seul agent autorisé à écriresur la base LDAP.
• Résout les conflits daccès concurrent.
• Garantit le respect du schéma virtuel.
• Implémente la politiquedautorisation daccès.

11
Implémentationdu serveur RMI

• Entièrement écrit en Java
• Nécessite Java v1.4 ou plus
• Machine  Unix ou Windows  Mac ?
• Pour Lyon 2 (25 000 étudiants) Sun Enterprise
  280R biprocesseur (Solaris) 300 Mo RAM allouée
  à la JVM

12
Le serveur RMI

• Le serveur RMI est un cache des entrées LDAP de
  type - personne- groupe- machine- connecteur
• Il donne de ces entrées une  image java
  objets auxquels les clients accèdent par
  invocation distante de leurs méthodes.
• Cache de type  write-through   toute
  modification est reportée immédiatement sur la
  base LDAP.

13
Dialogueserveur RMI - serveur LDAP

• Le serveur RMI sauthentifie auprès de la base
  LDAP par un DN et mot de passe unique (pour
  létablissement).
• Le serveur LDAP acorde à ce DN tous les droits de
  lecture et décriture/création sur les quatre
  types dentrées dans la branche LDAP de
  létablissement.
• Ce DN et le mot de passe sont spécifiés dans le
  fichier de configuration du serveur RMI.

14
Dialogueserveur RMI - client RMI

• Le client opère sous lidentitédun agent.
• Pour créer un agent, le client fournit un DN et
  un mot de passe, qui seront authentifiés auprès
  de la base LDAP.- DN dutilisateur (gestion par
  lutilisateur de son propre profil) - DN de
  service -
• Le serveur RMI autorise une opération par un
  agent donné en fonction de sa propre politique
  (et non des ACL du serveur LDAP).

15
Configurationdu serveur RMI

• Fichier de configuration au format
  XMLltnom-du-tag paramètres-du-taggt
  contenu-du-tag lt/nom-du-taggt
• Spécifie - les paramètres daccès par les
  clients RMI - pour chaque établissement
  desservi, - les paramètres de dialogue avec
  le serveur LDAP - la politique de
  létablissement concernant le schéma virtuel
  et les droits daccès.
• fichier de configuration des logs (Logger Java)

16
Le Rmi Registry

• Mécanisme standard RMIservant au  bootstrap
  de laccès distant le serveur RMI met à
  disposition des clients une première référence
  dobjet distant.
• Lobjet exporté est une instance de la classe
  S_AgalanRmiServer, représentant le serveur RMI
  entier.
• À installer en tâche de fond sur la machine où
  tourne le serveur RMI.
• Lexécutable rmiregistry fait partie des packages
  Java standard

17
Le serveur de classes

• Met à disposition du client et du serveur RMI la
  description des classes échangées (fichiers
  .class).
• Serveur HTTP spécifique (poids plume) tournant
  sur un port quelconque, ou branche dun serveur
  HTTP préexistant.

18
Le  kit  serveur - client RMI

• Préalable  Java 1.4 (ou plus)
• Contient - les package Java (fichiers .jar)
  constituant le serveur- les package Java
  (fichiers .jar) support aux clients- la
  hiérarchie des classes (fichiers .class) pour le
  serveur de classes- un serveur de classes
  poids-plume (origine Sun)- des modèles de
  fichiers de configuration- des clients
  rudimentaires (pour le moment !)- des scripts de
  lancement du serveur RMI, du rmiregistry, du
  serveur de classes, des clients fournis- la
  javadoc des classes de support client- LISMOI.txt

19
Le package agalan.clientApi

• Facilite laccès au serveur RMI, par la
  fourniture dobjets et de méthodes plus
   naturelles .
• Documentation complète par javadoc.
• Javadoc disponible en fouillant http//www.agala
  n.org/

20
Exemple de code client

• AgalanRmiServer s
• new AgalanRmiServer
• (//machineDuRmiRegistry/nomDuServeur)
• Community c s.getCommunity(uLy2)
• Agent agent c.getAgent(pdupont, bonjour)
• Person p Person.getPerson(agent, pdupont)
• String mail p.getMail()
• System.out.println(Votre adresse est   mail)
