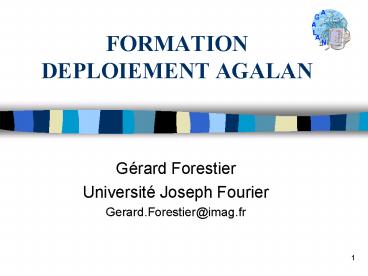

FORMATION DEPLOIEMENT AGALAN

1
FORMATION DEPLOIEMENT AGALAN

• Gérard Forestier
• Université Joseph Fourier
• Gerard.Forestier_at_imag.fr

2
PLAN

• 3.1.5 Architecture logicielle
• 3.1.6 Notion de connecteurs
• 3.1.6.1  Formats déchanges
• 3.1.6.2  Fonctions des connecteurs
  alimentations extraction
• 3.1.6.3 Les différents connecteurs
• Connecteur alimentation annuaire bootstrap
  Apogée
• Connecteur temps réel Apogée-annuaire LDAP
• Connecteur changement de mot de passe
•    Editeur administration et éditeur
  utilisateur
• Connecteur authentification Unix
• Connecteur authentification Active Directory
• Connecteur Apache, Samba, IMAP
• Connecteur Portail
• Connecteur Harpège

3
ARCHITECTURE LOGICIELLE
4
OBJECTIFS

• Mettre en place une architecture logicielle
  implémentant les spécifications du cahier des
  charges AGALAN.
• Contraintes
• Assurer la cohérence de lannuaire LDAP
• Sécurité
• Robustesse, disponibilité
• Utilisation des standards

5
IMPLEMENTATION

• Architecture 3-tiers permettant davoir un
  serveur dapplications pour réaliser la logique
  métier du projet AGALAN.
• Annuaire LDAP V3
• Technologie JAVA.
• Choix dun serveur RMI pour assurer la cohérence
  de lannuaire LDAP.
• Servlets pour laccès via le web.
• Serveur application serveur RMI conteneur WEB
• Objectif à moyen terme utilisation des EJB
  (Enterprise Java Beans)
• Utilisation des protocoles normalisés de cryptage
  (SSL)

6
ARCHITECTURE LOGICIELLE
7
SERVEUR APPLICATION
8
FORMAT D ECHANGES
9
OBJECTIFS

• Trouver un format standard d échange de données
  entre les différentes sources d informations
  (bases de données, annuaires ou applications
  diverses), et exploitables par différents
  connecteurs.

10
IMPLEMENTATION FONCTIONNALITES

• Format de fichier plat (spécifiant une suite
  ordonnée d attributs).
• Format pivot personnes et groupes.
• Alimentation de l annuaire
• Création modification de personnes
• Création et peuplement des groupes
• Génération à partir de n importe quelle base
• Extraction de l annuaire
• Vers d autres bases
• Pour préparer des alimentations

11
FORMAT DE FICHIER

• Format texte  Codage ISO8859-15
• Séparateur de champs
• Informations multivaluées séparées par des  ,
• Les informations non renseignées sont restituées
  par une valeur vide.
• Pas de    à l intérieur des champs.
• Les commentaires sont précédés par un   .
• Les attributs sont spécifiés obligatoire,
  facultatif ou non.

12
DESCRIPTION COMPLETE

• La description complète du format de fichier
   format de fichier pour connecteur
  d alimentation v09  d Eric Simoens, se trouve
  sur le site http//www.agalan.org
• Objectif à terme définition d une DTD XML.

13
CONNECTEURS
14
NOTION DE CONNECTEUR

• Connecteur interface logicielle permettant à un
  service dutiliser lannuaire LDAP
  (authentification, récupération dinformations,
  mises à jour des entrées).
• Connecteur se trouve coté service (client)

15
CONCEPT DE CONNECTEUR

• Une idée forte du projet AGALAN cohérence des
  informations dans lannuaire.
• Choix dun schéma de données avec un nombre
  minimal dattributs et pas de redondance
  dinformations.
• Les connecteurs permettent dinterfacer le
  service et lannuaire en utilisant le schéma de
  données AGALAN.
• Les services  sadaptent  à lannuaire et pas
  le contraire (philosophie des Systèmes
  dInformations) par le biais des connecteurs.

16
SPECIFICATIONS DES CONNECTEURS

• Chaque connecteur est spécifié lors des réunions
  de travail du groupe AGALAN en tenant compte de
  lensemble des contraintes spécifiques aux
  différents établissements.
• Spécifications de chaque connecteur disponible
  sur www.agalan.org
• Modélisation en cours des connecteurs en
  utilisant la notation UML (Unified Modeling
  Language) pour illustrer les spécifications des
  connecteurs ainsi que pour faciliter leurs
  développements et leurs implémentations
• Limplémentation des différents connecteurs devra
  respecter les spécifications et être implémentés
  avec des outils et langages standards et
  compatibles avec larchitecture logicielle AGALAN
• Chaque connecteur fera lobjet dune
  documentation

17
METHODES DAUTHENTIFICATION

• Authentification synchrone requête sur
  lannuaire LDAP (bind) pour authentifier la
  personne.
• PAM LDAP
• Authentification asynchrone génération de bases
  locales dauthentification à partir de lannuaire
  LDAP pour contrôler laccès au service. Il faut
  définir une fréquence de mise à jour de ces
  bases.
• Amélioration des performances.
• Plus adapté au schéma AGALAN (sémantique des
  groupes).

18
CHOIX DU DEVELOPPEMENT DUN CONNECTEUR SPECIFIQUE
AGALAN

• Certains produits du marché (ex SAMBA) imposent
  des Object Class avec des attributs spécifiques
  -gtmodification du schéma AGALAN pour chaque
  nouvelle application.
• Dans ce cas, la méthode dauthentification
  (synchrone) ou de récupération de linformation
  (asynchrone) devra être réécrite (si possible)
  sous forme dun connecteur.
• Tendance actuelle des produits utilisant LDAP
  permettre lécriture dune requête LDAP sans
  imposer dObject Class (ex SYMPA).

19
DIFFERENTS TYPES DE CONNECTEURS AGALAN

• Des connecteurs gestionnaires des informations
• Connecteur APOGEE, HARPEGE, G2I(IUFM)
• Connecteur EDITEUR-GESTIONNAIRE
• Des connecteurs exploitants ces informations
• Connecteur serveur Unix, serveur 2000 Active
  Directory
• Connecteur serveur Web

20
DEVELOPPEMENT DES CONNECTEURS

• Langages Java,Php4,Perl5 pour les développements
  effectués par le groupe de travail, ce qui assure
  portabilité dun même code sur plusieurs
  établissements.
• Pour les connecteurs dits  en lecture seule
  sur lannuaire on utilisera Perl ou PHP.
• Pour les connecteurs dits  en lecture/écriture
  sur lannuaire on utilisera impérativement Java
  car accès via serveur RMI (technologie uniquement
  Java).

21
LISTE DES CONNECTEURS

• Connecteur Alimentation annuaire-bootstrap Apogée
• Connecteur APOGEE-AGALAN temps réel
• Connecteur changement de mot de passe
• Connecteur Editeur (administration et
  utilisateur)
• Connecteur authentification unix
• Connecteur authentification Active Directory
• Connecteur Apache
• Connecteur SAMBA
• Connecteur IMAP Boite à lettres
• Connecteur PORTAIL (ENCORA)
• Connecteur HARPEGE

22
ARCHITECTURE DEVELOPPEMENT

• Linterrogation de lannuaire par les connecteurs
  dexploitation seffectue en protocole LDAP.
• La mise à jour des informations (par les
  connecteurs gestionnaires) est centralisée sur un
  serveur RMI (Remote Invocation Method) qui assure
  la cohérence, laspect transaction, les traces
  système...

23
LES INFORMATIONS  Connecteurs

• Nom du connecteur (DN)
• Machine (machines offrant le service-multivalué)
• Groupes gestionnaire (groupes de machine et de
  personnes groupes gérant le service-multivalué)
• Groupes utilisateur (groupes dutilisateurs
  bénéficiant du service-multivalué)
• Type de connecteur (identification du service au
  niveau AGALAN validé par groupe AGALAN)
• Paramètres (Paramètres spécifiques de chacun des
  services multivalué- nom spécifiquevaleur

24
ARCHITECTURE DES CONNECTEURS
Script dinitialisation Bootstrap 0 Apogée
Personnes groupes
SGBD APOGEE
Impression carte étudiant Apogée
Connecteur /etc/passwd
SSL
carte étudiant
LDAP ujf.agalan.org
LDAP agalan.org
TABLE  LOCALE
Connecteur Active Directory 2000
REPLICATS
SSL
CLAIR
Serveur RMI
Trigger Inscription Apogée au fil de leau
CLAIR
SSL
Connecteur IMAP
SSL
Connecteur Changement de mot de passe
CLAIR
SSL
SSL
Connecteur Apogée Cohérence personnes et Groupes
API
Connecteur Sympa Liste mails
Connecteur Editeur
Connecteur Restitution login et password à
partir des nom, prénom, INE, date de naissance
25
CONNECTEUR ALIMENTATION ANNUAIREBOOTSTRAP-APOGEE
26
OBJECTIFS

• Flux d alimentation
• Alimentation de l annuaire avec annuaires
  officiels (Apogée, Harpège, G2I)
• mais alimentation nécessaire en amont ou en
  parallèle des annuaires officiels.
• Création d un connecteur générique utilisant le
  format de données AGALAN, pour remplir
  l annuaire à partir de différentes sources
  d informations (officiels ou non), et permettant
  le chargement initial de l annuaire AGALAN.

27
SPECIFICATIONS

• Chargement initial dans l annuaire des étudiants
  déjà inscrits (minitel, internet, report année
  précédente).
• Création du login et du mot de passe lors de la
  création de la fiche étudiant dans l annuaire
  LDAP à partir des informations fournies par
  APOGEE.
• Vérification de l unicité du login dans
  l annuaire.
• Création de l adresse mail unique.
• Retour des informations vers APOGEE.

28
Connecteur BOOTSTRAP-APOGEE
Fichier texte formaté

Connecteur Bootstrap- Apogée
Annuaire LDAP AGALAN
Fichier texte retour
BD ORACLE APOGEE
29
ALGORITHME

• Export d un fichier texte formaté par APOGEE
  (format AGALAN).
• Dépôt de ce fichier sur un espace commun.
• Lecture de ce fichier par Connecteur
  Bootstrap-Apogée.
• Création d un login à partir du nom et du
  prénom.
• Vérification de l unicité de ce login dans
  l annuaire.
• Si non unicité, calcul d un nouveau login
  suivant l algo AGALAN.
• Création de l adresse mail.

30
ALGORITHME (suite)

• Attribution d un UID et GID (type UNIX).
• Création de la fiche étudiant suivant le DIT
  AGALAN.
• Export d un fichier contenant les logins, mots
  de passe et adresses mail ainsi créés pour retour
  vers APOGEE, pour communication de ces
  informations aux étudiants (via la carte
  d étudiant).

31
JOINTURE ENTREE PERSONNE

• Pour tester lexistence dune personne dans
  lannuaire il faut pouvoir lidentifier
• (NOM,PRENOM,INE)
• (NOM,PRENOM,DATE DE NAISSANCE)
• Si jointure OK on ne rajoute pas dentrée mais
  mise à jour si nécessaire des différents champs,
  en particulier date de validation, date
  dexpiration et statut.
• Document  Connecteur AGALAN APOGEE  sur
  http//www.agalan.org

32
TRAITEMENT BATCH

• Ce connecteur permet aussi de vérifier la
  cohérence de lannuaire en fonction des
  changements des informations des personnes sur
  Apogée.
• Définir une fréquence de synchronisation
• Extractions des informations des personnes ayant
  été modifiés dans Apogée et mise à jour dans
  lannuaire.
• Synchronisation complète.

33
GESTION DES GROUPES

• La gestion des groupes (chargement-extraction) se
  fait à travers un connecteur aux spécifications
  identiques mais gérant le format pivot des
  groupes.
• Pour la synchronisation des groupes entre APOGEE
  et lannuaire il y a destruction/création des
  groupes APOGEE (donc institutionnels) dans
  lannuaire avec mise à jour date de validation
  (traitement batch).

34
CONNECTEUR APOGEE-ANNUAIRE LDAPTEMPS REEL
35
SPECIFICATIONS

• Création du login au moment de linscription de
  létudiant.
• Le login apparaît sur la carte détudiant
• Transaction Apogée-annuaire AGALAN pendant
  lédition de la carte.
• Time out paramétrable de fin de transaction 30
  et 60s
• Connecteur développé en JAVA en utilisant les
  Java Stored Procedures (JSP) pour intégrer des
  fonctions Java dans les triggers.
• Version Oracle 8i uniquement, Apogée 2.8 ou 3.0

36
(No Transcript)
37
ALGORITHME

• Déclenchement du trigger dans lédition de la
  carte détudiants (Oracle report).
• Récupération du nom , prénom ,date de naissance,
  INE de létudiant.
•  A partir du nom, prénom, INE, date de naissance
  de létudiant ,recherche dans les différentes
  tables APOGEE des informations (si manquante dans
  lédition)
• FicheEtudiantlt-Nom, Prenom, INE, Composante, Nom
  patronymique, Diplôme/étape, Centre de gestion,
  NEtudiant
• Appel classe java MAJEtudiantApogeeLDAP dans le
  trigger, avec FicheEtudiant date expiration en
  paramètres.

38
ALGORITHME (suite)

• Test jointure sur (nom, prenom, INE)
• Si correspondance -gt lentrée existe déjà
  -gtmodification de lentrée (MAJ champs date,
  statut, composantes,groupes gestionnaires) et on
  renvoie le login
• Si non correspondance
• TestJointure (nom, prenom, date de naissance)
  alors entrée provisoire à valider, mise à jour
  des champs de lentrée (date, groupes
  gestionnaires) et on renvoie le login.
• SINON
• on ajoute lentrée de la personne dans
  lannuaire avec les infos passées en paramètres,
  calcul du login. Mise à jour des groupes
  gestionnaires en fonction de la composante.
  Retour dans le trigger et écriture du login sur
  la carte détudiant.

39
SECURITE ORACLE 8I et JAVA

• JVM Aurora basé sur java 1.2
• Sécurité modèle java 1.2 avec contrôle daccès
  aux ressources et aux objets
• Les classes java sont chargées (commande
  loadjava, idem classpath) dans un schéma de la
  base.
• Security policy définit dans une table sécurisée.
• Mise à jour de la table policy à travers les
  procédures DBMS_JAVA.
• Rôle JAVA_ADMIN pour modifier cette table
• Installation de Jserver par initijvm.sql

40
CONNECTEUR CHANGEMENT MOT DE PASSE ET RESTITUTION
DINFORMATIONS
41
SPECIFICATIONS

• Connecteur permettant à lutilisateur de
  récupérer les informations de son entrée dans
  lannuaire et dy changer certains attributs
  (pour linstant changement de mot de passe
  uniquement).
• A lorigine deux connecteurs distincts
• Un connecteur pour le changement de mot de passe.
• Un connecteur récupération du login en fonction
  du nom, prénom, INE, date de naissance.
• Convergence de ces 2 connecteurs vers un seul
  pour permettre à lutilisateur de gérer son
  compte en une seule interface.

42
TECHNOLOGIES et LANGAGES UTILISES

• Connecteur écrit en Java avec la technologie des
  servlets qui permet dutiliser une interface
  standard (Web) pour modifier des informations
  dans lannuaire via le serveur RMI.
• Les servlets Java permettent dincorporer la
  logique applicative dans le processus
  requête/réponse HTTP.
• Modèle de programmation 3-tiers avec serveur
  applicatif permettant de mettre en uvre une
  logique métier.
• Serveur dapplications AGALAN Serveur RMI
  servlets

43
ARCHITECTURE
44
CLIENT WEB
https//parana.ujf-grenoble.fr
45
OUTILS UTILISES

• Conteneur web (moteur de servlets)
• JakartaTomcat (http//jakarta.apache.org)
• Version utilisée
• 4.1.18 pour Linux et Solaris
• Serveur web
• Tomcat intègre un serveur web minimal.
• Apache httpd 1.3.27 (http//www.apache.org) si on
  a besoin de certaines fonctionnalités (ex
  nécessaire pour PHP et SSL)
• Langage Java JDK 1.4.1 (http//java.sun.com)

46
MISE EN UVRE DU CONNECTEUR

• Mise en place de Apache si ce dernier est retenu
  comme serveur httpd.
• Installation de Tomcat.
• Si utilisation de Apache mise en place de la
  librairie mod_jk.so pour faire linterface entre
  le serveur Apache et Tomcat.
• Configuration de Tomcat.
• Configuration de Apache (httpd.conf).
• Mise en place du code des servlets.

47
SECURITE

• Utilisation de https http SSL
• SSL Secure Socket Layer
• Pour applications en mode client-serveur sur TCP
• Authentification des extrémités, confidentialité
  et intégrité des échanges
• Utilisation de certificats et de clés de session
• Flot de données découpé en paquets signés et
  chiffrés
• Utilisation courante seul le serveur possède un
  certificat
• Serveur Web sécurisé
• Authentification du serveur
• Chiffrement des échanges

Source http//www.urec.fr/igc/Doc/Certificats_Gre
noble_fichiers/frame.htm
48
CONFIGURATION APACHE SECURISE

• Pre-requis
• OpenSSL (Open Source toolkit pour SSL/TLS)
• Apache httpd
• Génération du module SSL mod_ssl pour apache
  (mode DSO) http//www.modssl.org
• Mod_ssl.so
• Génération dun certificat (make certificate)
• Configuration dapache
• Port 443
• Versions
• httpd apache 1.3.27
• openSSL 0.9.6h
• Mod_ssl 2.8.12

49
CONNECTEUR EDITEUR
50
OBJECTIFS

• Réalisation dun outil permettant la création et
  la gestion des personnes, des groupes, des
  machines dans lannuaire.
• Cet outil se déclinera en 2 versions
• Une version administration recouvrant lensemble
  des possibilités pour la gestion des entrées de
  lannuaire. Ce module dadministration sera
  utilisé par les responsables informatiques des
  différentes composantes de létablissement.
• Une version client qui permettra à certains types
  dutilisateurs de consulter, de créer ou de
  modifier des entrées de lannuaire (en
  particulier pour la gestion des groupes
  collaboratifs). Cet outil aura des droits limités
  sur lannuaire.

51
SPECIFICATIONS

• Gestion des entrées Personne
• Gestion des entrées groupes
• Gestion des entrées machines et connecteurs
• Gestion des entrées provisoires
• Gestion des logs

52
CONNECTEUR EDITEURVERSION ADMINISTRATION
53
ASPECT FONCTIONNEL

• Mettre en place une organisation pour la gestion
  de lannuaire.
• Délégation des droits.
• Certains droits devront être centralisés (groupes)

54
GESTION DES ENTREES PERSONNES

• Visualisation de toutes les informations sur les
  entrées Personne pour le groupe gestionnaire de
  ces entrées.
• Statut, modifications autorisées
• Officiel -gt provisoire, suspendue
• Suspendue -gt provisoire, obsolète
• Provisoire -gt suspendue, obsolète

55
ATTRIBUTS MODIFIABLES

• Si le statut de lentrée est provisoire tous
  les attributs sont modifiables directement sauf
  les attributs à contrainte particulière (unicité,
  ou autre). Ces derniers seront  modifiables indir
  ectement au sens regénérables par
  léditeur/Serveur LDAP.
• Si le statut de lentrée est officiel  tous les
  attributs ne provenant pas dun annuaire officiel
  sont modifiables directement sauf les attributs à
  contrainte particulière (unicité, ou autre). Ces
  derniers seront  modifiables indirectement au
  sens regénérables par léditeur/Serveur LDAP.
• Si le statut de lentrée est obsolète  Le seul
  attribut modifiable est celui de la date
  dexpiration.
• Si le statut de lentrée est suspendue  tous les
  attributs sont modifiables directement sauf les
  attributs à contrainte particulière (unicité, ou
  autre). Ces derniers seront  modifiables indirect
  ement au sens regénérables par
  léditeur/Serveur LDAP.

56
GESTION DES ENTREES GROUPES

• Si le groupe est de type institutionnel  les
  seuls attributs modifiables sont  statut, type,
  date expiration, commentaires.
• Si le groupe est de type collaboratif  Edition
  directe complète sauf pour lattribut GID
  (contrainte dunicité/ algorithme de validation)
  et common name.
• Remarques Si groupe de groupes (DN de personnes
  ou de groupes) - Edition totale

57
GESTION DES ENTREES MACHINES

• Tout est modifiable. Le DN est le nom DNS
  qualifié complet, vérification de la validité du
  nom DNS par algorithme de validation.
• Si modification du nom de machine attention à la
  mise à jour des attributs référençant cette
  entrée.
• Nom machine et DN doivent être modifiés ensemble.

58
GESTION DES ENTREES CONNECTEUR

• Type de connecteur  identification du type de
  connecteur au niveau AGALAN. Il devra appartenir
  à un référentiel, préalablement créé par le
  groupe AGALAN, contenant lensemble des types de
  connecteur.
• Modification du nom de connecteur implique la
  modification du DN correspondant.
• Tout est modifiable par les administrateurs
  informatiques. (groupes gestionnaires)

59
IMPLEMENTATION

• Choix du langage Java pour implémenter léditeur
  version administration
• Accès au serveur RMI pour les mises à jour dans
  lannuaire.
• Java permet de réaliser facilement des interfaces
  graphiques (SWING).

60
INTERFACE
61
CONNECTEUR EDITEURVERSION UTILISATEUR
62
OBJECTIFS

• Permettre aux utilisateurs autorisés de créer des
  groupes.
• Autorisations gérées par le serveur RMI
• Lutilisateur peut créer n groupes (n limité) sur
  lequel il a tous les droits.
• L utilisateur peut rentrer les entrées LDAP
  (personnes et groupes) qu il veut.

63
IMPLEMENTATION

• Utilisation de linterface standard web.
• Technologie des servlets pour accéder à
  lannuaire LDAP via un serveur RMI.
• Accès au même conteneur Web et même serveur Web
  que le connecteur de changement de mot de passe
  et restitution de linformation.

64
CONNECTEUR AUTHENTIFICATION UNIX
65
SPECIFICATIONS

• Idée générale développer un connecteur
  générique permettant de récupérer les bases
  d'authentification pour les différents serveurs
  Unix (Solaris, HP-UX, linux) à partir des groupes
  autorisés à se connecter sur ces machines
• passwd
• shadow
• group
• Aliases (peut être généré par le service
  méssagerie)
• OS supporté
• Solaris
• HP UX
• Linux

66
ARCHITECTURE
67
ARCHITECTURE LOGICIELLE

• Architecture en 3 modules -Permet de minimiser
  les développements en fonction des différentes
  architectures-Permet de séparer les différentes
  phases de construction des bases
  d'authentifications.
• Modules
• 1 module de récupération de l'info (indépendant
  OS) -gt FetchLDAP
• 1 module de construction de l'info (indépendant
  OS) -gt BuildSystem
• 1 module d'exécution (OS dépendant) -gt
  BuildSystemOS

68
MODULE DE RECUPERATION DE LINFORMATION

• architecture
• choix pour les dossiers partagées (share)
• Liste des groupes à inclure
• choix du shell
• choix du cryptage (MD5 - Triple DES)
• exécution d'un script pour "customiser" un home
  en passant toutes les infos qui sont dans
  l'annuaire.

69
FetchLDAP(1)

• Récupère les informations nécessaires à la
  création de comptes depuis lannuaire LDAP.
• Nécessite 4 fichiers de config
• Employeetype.config
• Permet de définir quels employeetype doivent
  être intégrés (E,I,P,R).
• Meta-groupes.config
• Permet de définir les groupes de groupe à
  inclure.
• Groupes.config
• Permet de définir les groupes simples à
  inclure.
• Universite.config
• Permet de définir quelle(s) université(s) à
  inclure.

70
FetchLDAP(2)

• A cela, il faut ajouter tous les fichiers
  systèmes nécessaires
• Dans /etc/AGALAN/ORG
• PASSWD.ORG (copie des comptes de base passwd)
• SHADOW.ORG (copie des comptes de base shadow)
• GROUP.ORG (copie des groupes de base)
• ALIASES.ORG (copie des aliases de base)
• AUTH.ORG (copie du dossier auth de base) HP-UX

71
FetchLDAP(3)

• FetchLDAP ne récupère que les infos nécessaires à
  son bon fonctionnement
• Il est capable de récupérer 20000 comptes et 2000
  groupes
• En moins de 4 minutes, sur un E250
• En moins de 8 minutes sur une Ultra1-140
• Il ne nécessite que peu de mémoire

72
BuildSystem

• OS dependant
• Génère les fichiers et scripts spécifiques à
  chaque OS
•  Naffecte  pas lOS (i.e. ne modifie rien)
• Actuellement, disponible pour
• SOLARIS
• HP-UX
• LINUX

73
BuildSystem SOLARIS

• Génère les fichiers suivants (/etc/AGALAN/Backup)

• /etc/passwd
• /etc/shadow
• /etc/group (modifié via ConstructGroup.pl, afin
  de parer à la limite de 1024 caractères par
  ligne)
• /etc/aliases
• LocalFileSystem.sh
• Script sh auto généré permettant la
  création/déplacement/destruction des homes, des
  shares, la fixation des droits Unix

74
BuildSystem HP-UX

• Reprend la même mécanique que le BuildSystem de
  Solaris, mais
• /etc/shadow nexiste pas sur HP-UX, il est donc à
  modifier via ConstructAuthFiles, pour générer les
  fichiers /tcb/files/auth)
• HP-UX ne semble pas tenir compte des problèmes de
  longueur dans /etc/group

75
BuildSystem LINUX

• Identique en tout point à BuildSystem pour
  Solaris
• Toutefois, vérifier la crypto dans le shadow, il
  semble que certains systèmes ne supportent pas le
  crypt 3DES de Perl, mais veulent du HashMD5

76
LANGAGES UTILISES

• Perl 5.8
• Librairie Perl-Ldap 0.27

77
CONNECTEUR DEXPLOITATIONACTIVE DIRECTORY
Connecteur écrit par Eric Payan et David Jouve
Université Lyon1
78
OBJECTIFS

• Permettre à un contrôleur de domaine Windows 2000
  de récupérer dans Active Directory, pour la
  création de comptes, les entrées personnes de
  lannuaire AGALAN.
• Gestion asynchrone.
• Création des comptes dans AD et création des
  homes dir sur un serveur de fichier du même
  domaine.

79
ARCHITECTURE
ADSI
Contrôleur de domaineA.D.
PC hébergeantle connecteur
LDAP
CIFS
AGALAN
DomaineWindows 2000
Serveur de fichiersCIFS
80
PRE-REQUIS

• Un domaine Windows 2000 avec Active Directory
• Une machine membre du domaine sur laquelle
  installer les scripts
• Sur cette machine
• Active perl (5.6) Perl standard sous Windows,
  avec interface ADSI incluse.
• Librairie perl Perl-Ldap pour laccès LDAP.
• Librairie perl perms qui permet de manipuler
  les permissions sur les fichiers Windows.
• Librairie crypt quand password sera crypté.
• Un compte (type robot ou machine) avec des
  autorisations en lecture dans AGALAN
• Un compte avec des privilèges suffisants pour
  créer des comptes dans lActive Directory

81
ARCHITECTURE DE DEVELOPPEMENT

• 3 parties
• Sélection et récupération de linformation dans
  AGALAN -gt un fichier de conf
• Transformation de linformation (Programme
  Perl) -gt programme Perl
• Ecriture de linformation dans le domaine Windows
  2000
• Création des entrées dans lannuaire Active
  Directory
• Création des homes dirs et attribution des
  droits
• -gt un fichier de conf

82
LECTURE DANS LANNUAIRE AGALAN

• Paramètres (fichier de configuration)
• Identification du serveur LDAP
• Identification de l'utilisateur (effectuant les
  lectures dans AGALAN)
• ou de base pour lensemble des recherches
• Liste des ou à récupérer (récupération
  complète)
• Liste des groupes à récupérer (DN des groupes)

83
TRANSFORMATION DE LINFORMATION

• Problématique
• Les noms des attributs sont différents dun
  annuaire à lautre
• On peut vouloir modifier linformation venant
  dun autre établissement (Ex préfixage par le
  nom de létablissement du login)
• Ecriture des règles
• En perl !
• On doit générer le tableau associatif dattribut
  ecrire à partir dun tableau associatif
  dattribut lu
• ecrire et u tableaux associatifs à 3 dimensions
  ( DN de la personne,attribut,boolen multivalué)
• Une (petite pour linstant !) boite à outil
• decrypte_aglnPassword décryptage du mot de
  passe

84
TRANSFORMATION DE LINFORMATIONSCRIPT

• Ex
• le nouveau dn compsé par le nom un
  espace le prénom un espace le numéro
  détudiant lou de base
• newdn"cn".ludn"sn"0."
  ".ludn"givenName"0." ".ludn"aglnOrgan
  izationUid"0.",ouTEST,oucrip-sciences,dcuniv
  -lyon1,dcfr"
• Les nouveaux attributs
• ecrirenewdn"samAccountName"0"ujf-".lu
  dn"uid"0
• ecrirenewdn"sn"0ludn"sn"0
• ecrirenewdn"givenName"0ludn"givenNa
  me"0
• ecrirenewdn"displayName"0ludn"sn"
  0." ".ludn"givenName"0."
  ".ludn"aglnOrganizationUid"0
• ecrirenewdn"description"0"Creation
  connecteur AGALAN V0.1"
• ecrirenewdn"profilePath"0"\\\\univ-lyon1
  \\enseignement\\profiles\\".ecrirenewdn"samAc
  countName"0
• ecrirenewdn"homeDrive"0"w"
• ecrirenewdn"homedirectory"0"\\\\univ-lyo
  n1\\enseignement\\home\\ujf\\".ecrirenewdn"sa
  mAccountName"0
• ecrirenewdn"userAccountControl"016
• ecrirenewdn"password"0decrypte_aglnPassw
  ord("ujf",ludn"aglnPassword"0)

85
ECRITURE DE LINFORMATIONDANS LE DOMAINE WINDOWS
2000

• Fichier de configuration très simple !
• Le nom dun des contrôleurs de domaine w2k
• Le script connecteur sera mis dans les tâches
  planifiées de lutilisateur devant créer les
  comptes.
• Ordre didée des performances
• 4000 personnes à lheure avec conf classique
  (bi-pro) et serveur de fichier distinct du
  contrôleur de domaine.

86
CONNECTEUR APACHE
87
OBJECTIFS

• Permettre dautoriser les clients http en
  fonction des personnes référencées dans
  lannuaire AGALAN et mis dans des groupes.

88
IMPLEMENTATION

• Mode synchrone module auth_ldap
• Permet dintégrer la sémantique des groupes
  AGALAN en permettant de sauthentifier avec un DN
  plutôt quun login
• require group cngroupe,ougroupes,ouujf,dcagala
  n,dcorg
• AuthLDAPGroupAttributeIsDN yes
• Mode asynchrone génération avec un script Perl
  depuis lannuaire LDAP vers la base
  dauthentification dapache (.htaccess-gt
  directive AuthUserFile-gtfichier au format
  htpasswd)

89
CONNECTEUR SAMBA
90
SPECIFICATIONS

• SAMBA en PDC
• environnement HP-UX, Linux, SOLARIS
• connecteur en perl
• Récupération des groupes/étudiants
• lancement de la commande smbpasswd avec option de
  création ou mise à jour

91
CONNECTEUR IMAP
92
SPECIFICATIONS

• 2 types de connecteurs en exploitation
  synchrone et asynchrone.
• Synchrone Authentification directement sur
  lannuaire LDAP AGALAN , bind pour
  lauthentification, configuration de Cyrus avec
  des scripts pour la création et destruction des
  boites.
• Asynchrone sur Cyrus pas de prise en comptes de
  lauthentification de l OS, génération de la
  base (sasldb) dauthentification à partir dun
  script externe (pour récupérer les comptes de
  lannuaire) en utilisant la librairie sasl
  (Simple Authentication and Security Layer).
• Pour imap de Washington, utilise la base de
  comptes de lOS -gt connecteur unix

93
CONNECTEUR PORTAILPROJET ENCORA
94
OBJECTIFS

• AGALAN est un des sous-projets du projet régional
  de portail numérique (ENCORA).
• Lobjectif est de fournir un point dentrée
  unique et authentifié pour lensemble des acteurs
  impliqués dans la formation enseignement
  supérieur au sein de lAcadémie de Grenoble et
  de Lyon.
• Connecteur à définir.

95
ARCHITECTURE
96
CONNECTEUR HARPEGE
97
CONNECTEUR HARPEGE

• En cours de spécification.
• Même principe que le connecteur alimentation
  Apogée.
• Utilisation des scripts existants.

98
QUESTIONS
