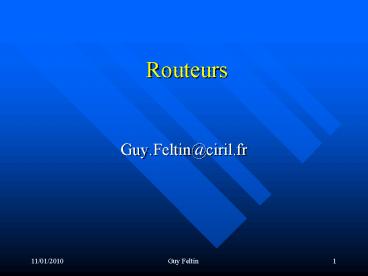

Routeurs

1
Routeurs

• Guy.Feltin_at_ciril.fr

2
Description

• Routeur Transmet des paquets d un réseau à un
  autre grâce à des algorithmes de routage
• Routage Processus servant à déterminer le
  chemin d accès d un point à un autre à travers
  un réseau

3
Routage IP

• Un datagramme IP comprend une adresse source et
  une adresse destination.
• Le routage IP sert à remettre ce datagramme à une
  machine distante
• Sur un même réseau logique (même adresse de
  réseau IP), il y a remise directe
• Pour traverser des réseaux logiques, il faut
  passer par l intermédiaire d une machine ayant
  une adresse dans chaque réseau logique routeur

4
ARP

• Remise directe une machine sur un réseau
  ethernet peut atteindre directement une autre
  machine sans utiliser de routage grâce à la table
  ARP

5
Routage IP

• Le routage est l ensemble des processus qui
  permet de déterminer le prochain nud à traverser
  pour atteindre sa destinaton
• Route correspondance entre un réseau et le nud
  à traverser
• Table de routage ensemble des routes

6
Type de Routage

• Statique gestion de routes manuellement
• Dynamique gestion des routes confiée à un
  protocole de routage
• Mixte on mélange les deux

7
Routage Statique

• Pour la configuration des machines route par
  défaut
• Utiliser pour essayer de forcer la route sur les
  routeurs

8
Routage Dynamique

• Autonomous System (AS) pour déterminer
  l ensemble des réseaux qu un organisme peut
  gérer
• Par l intermédiaire de protocole de routages
• Interne à l intérieur d un même AS RIP, OSPF,
  IGRP, EIGRP
• Externe entre les AS EGP, BGP

9
RIP

• De moins en moins utiliser
• Définit le routage en se basant sur le nombre de
  routeurs à traverser saut

10
IGRP-EIGRP

• Interior Gateway Routing Protocol
• Extended Interior Gateway Routing Protocol
• Protocoles propriétaires CISCO
• Définit le chemin optimal pour aller d un point
  à un autre (vitesse de ligne, nombre de nuds à
  traverser,occupation de la bande passante .)

11
IGR-EIGRP (suite)

• Echange de tables de routage par update (EIGRP)
  ou complète (IGRP)
• EIGRP permet le subneting variable et d avoir
  des subnets non contiguës
• EIGRP a une vitesse de convergence beaucoup plus
  rapide

12
EGP

• Exterior Gateway Protocol
• Protocole d échange entre 2 AS
• Les routeurs échanges la liste des réseaux
  accessibles dans chaque AS
• De moins en moins utiliser

13
BGP

• Border Gateway Protocol
• Echange des tables par update
• Permet les agrégats d adresses (Classless Inter
  Domain Routing)
• notation 192.168.1.0/24
• notation habituelle 192.168.1.0 255.255.255.0

14
Configuration d un CISCO

• Configuration initiale par liaison RS232
• Lancement d un script de démarrage setup
• Modification de configuration dynamique
• Toute commande s annule en la précédent de no
• La configuration courante se fait par telnet

15
Configuration d un CISCO (suite)

• 2 Modes user et privilégié
• Mode User accès à certaine commande de
  visualisation de l état du routeur
• Mode privilégié accès à toutes les commandes et
  en particulier à celles de configuration du
  routeur

16
Quelques Commandes

• L expansion des noms se fait par la touche
  tabulation
• show interface
• enable
• show ip route
• show ip protocol
• shown ip eigrp neighbor
• help

17
Sauvegarde

• Commande write pour sauvegarder
• Sauvegarde par tftp
• Sur le routeur lancer la commande et sauvegarder
• boot nom_du_routeur-confg 192.168.1.2
• Créér le fichier sur la machine distante
• cd tftp
• cp /dev/null nom_du_routeur-confg

18
Sauvegarde (suite)

• Passer en mode enable sur le routeur et sauver la
  configuration
• nom_du_routeurgten
• PasswordXXXX
• nom_du_routeurwrite net
• Name of configuration file to write
  nom_du_routeur-confg?
• Write file nom_du_routeur-confg on host
  192.168.1.2 confirm
• Writing nom_du_routeur-confg !! OK
• nom_du_routeurquit

19
Configuration

• Peut être fait par la commande configuration
  terminal
• Peut être fait depuis une machine distante par
  tftp
• nom_du_routeurgten
• PasswordXXXX
• nom_du_routeurconfiguration network
• Host or network cofiguation file host?
• Adress of remote host 192.168.1.2?
• Name of configuration file nom_du_routeur-confg?

• Configure using nom_du_routeur-confg from
  192.168.1.2 ! OK - 1230/32555 bytes
• nom_du_routeurwrite memory
• nom_du_routeurquit

20
Configuration (suite)

• Peut être fait depuis un client www
• Identifié par le mot de passe enable
• nom_du_routeurconfigure terminal
• nom_du_routeur(config)ip http server
• Ctrl-Z
• nom_du_routeurwrite memory
• nom_du_routeurquit

21
Exemple de configuration

• no service finger
• no service password-encrytion
• hostname nom
• boot host nom-de-la-config 192.168.1.2
• ip domain-list ciril.fr
• ip domain-list u-nancy.fr
• ip name-server 192.168.1.2
• ip name-server 192.168.1.2
• ipx routing

22
Exemple de configuration (suite)

• interface ethernet 0
• description Reseau recherche
• ip address 192.168.1.190 255.255.255.192
• ip broadcast-adress 192.168.1.191
• ipx network 10
• interface ethernet 1
• description Reseau admin
• ip address 192.168.2.6 255.255.255.252
• ip address 192.168.2.10 255.255.255.252
  secondary
• ip broadcast-adress 192.168.2.7
• ipx network 3

23
Exemple de configuration (suite)

• Autonomous-sytem 781
• router eigrp 781
• network 192.168.1.0
• network 192.168.2.0
• redistribute static
• no auto-summary
• redistribute bgp 781
• router bgp 781
• redistribute connected
• redistribute eigrp 781
• neigbor 193.54.12.20 remote-as 1941

24
Exemple de configuration (suite)

• ip route 0.0.0.0 0.0.0.0 193.54.12.20
• logging console notification
• logging monitor notification
• logging trap debugging
• logging facility local4
• logging 192.168.2.1
• logging buffered

25
Adresses

• http//www.cisco.com
• http//www.cisco.fr
• newsgroup comp.dcomp.cisco
• liste interrogeable http//www.nexial.nl/mailing
  lists
