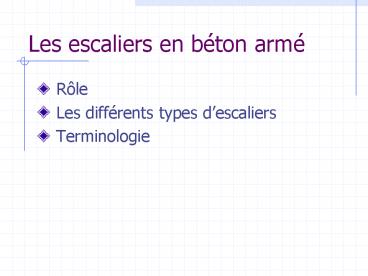

Les escaliers en béton armé

• Rôle
• Les différents types descaliers
• Terminologie

2
Rôle

• Permettre de rejoindre des niveaux différents
• Monter
• Descendre
• Faire passer des marchandises, des meubles, du
  matériel dun niveau à lautre..

3
Les différents types descaliers
4
Escalier droit

• Avantages
• Réalisation facile.
• Préfabrication aisée.
• Inconvénients
• Encombrement au sol important
• Nécessité de paliers de repos

5
Escalier balancé

• Avantages
• Encombrement au sol réduit.
• Pas de paliers de repos
• Inconvénients
• Réalisation difficile et coûteuse en temps et en
  matériaux
• Préfabrication délicate (moule spécifique à 1
  opération)

6
Escalier rayonnant

• Avantages
• Souvent préfabriqués
• Inconvénients
• Circulation difficile.
• La cage descalier doit être très précisément
  construite.
• Nécessite des moyens de levage importants.

7
Escalier hélicoïdal

• Avantages
• Réalisation facile.
• Préfabrication aisée.
• Encombrement réduit
• Inconvénients
• Circulation des objets difficile.

8
(No Transcript)
9
Terminologie
Mur déchiffre
Palier darrivée
Palier de repos
paillasse
volée
Hauteur détage
emmarchement
contremarche
marche
Nez de marche
Départ
10
(No Transcript)
11
Moules de préfabrication
Moulage à plat
Moulage en position
(Ets Ricard)
12
Moule vertical
(Ets Ricard)
Celui de la SMEG à Koungou
13
Escalier balancé ou rayonnant (Ets Ricard)
14

• La fabrication industrielle permet davoir, à des
  coûts intéressants, des éléments de coffrage
  prêts à poser
• Coffrages de paillasses prêts à poser
• Contremarches.
• Le tout est de le prévoir suffisamment à lavance

15
Les escaliers extérieurs
Le principe de construction est le même sauf que
lon a pas à coffrer la paillasse. Il faut
niveler soigneusement le dessous de la paillasse.
(béton de propreté par exemple)
