Aucun titre de diapositive

1

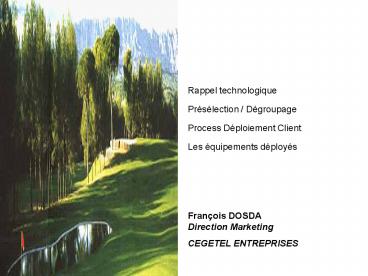

Rappel technologique Présélection /
Dégroupage Process Déploiement Client Les
équipements déployés
François DOSDA Direction Marketing CEGETEL
ENTREPRISES
2

• Rappel technologique Présélection/Dégroupage
• Process Déploiement Client
• Les équipements déployés

Sommaire
3
SDSL
FT site CAA
Demandé
T2 ou T0
CAA
PABX
Répartiteur
Paires de Cuivre
PARIS
PARIS
Gestion des appels Entrants et Sortants Services,
numéros spéciaux
4

• Rappel technologique Présélection/Dégroupage
• Process Déploiement Client
• Les équipements déployés

Sommaire
5
LES ETAPES DU DEPLOIEMENT
Exploitation
EDV ADV Qualification et enregistrement
contrat
Déploiement sur 9
Semaines
Avant Vente
Signature

• Le CDP Cegetel coordonne les intervenants sur
  site
• technicien FT (étiquettage d un ligne sur la
  tête de ligne test ligne)
• technicien IACV (Installateur Agréé Cegetel Voix
  pose desserte interne modem)
• L IP du client peut alors intervenir pour
  raccorder le Pabx (desserte RNIS)

6
DEGROUPAGE INTERVENTION FT SUR SITE (commande
sans MESC)
7
INTERVENTION DE L IACV CEGETEL SUR SITE
Le Lien Sdsl est livré
Le CDP coordonne un RDV IACV
Test  réseau du lien Déclenchement
intervention IP client
LIACV met en place le modem onduleur
LIACV réalise un test  Duet
LIACV envoi un PV de recette
Opération de 2H
Planification sous 5J

• Planification par le CDP en accord avec le client

• Réalisation de la desserte interne entre le
  répartiteur FT et le modem
• Réalisé par l IACV
• Par Cegetel Gratuitement si la distance est
  inférieure à 3 mètres
• Par CEGETEL si spécifié sur le contrat et
  facturé selon tarif catalogue Cegetel si la
  distance est supérieure à 3 mètres et sur devis
  en cas de desserte spécifique.
• IACV Installe les équipements d interconnexions
• IACV effectue les tests d appels sortants
• L IP du client n est pas nécessaire pour cette
  opération

8
Desserte interne et desserte RNIS
Cegetel si spécifié au contrat
Desserte interne Câblage réalisé dans les
locaux du client entre la réglette FT et le modem
Cegetel. Prestation à la charge du client, si la
distance est supérieure à 3 m ou Cegetel si
spécifié au contrat ( sur devis au-delà de 60m)
9
MISE EN SERVICE INTERVENTION DE L IP SUR SITE
(cas sans portabilité)
Pv de recette de lIACV
Le CDP réalise la MAD et met enfacturation
10
MISE EN SERVICE INTERVENTION DE L IP SUR SITE
(cas avec portabilité )
Le CDP réalise la MAD et met enfacturation
PV recette ligne modem du CDP Cegetel
Le CDP coordonne un RDV de portabilité

• 1 - Coordination d un RDV de portabilité IP
  Client sur site, par téléphone avec le CDP
  Cegetel qui coordonne les techniciens (FT et
  Cegetel)
• 2 - Préparation de la desserte RNIS par l IP

• 3 - Mise en place de la portabilité
• déconnexion du lien FT et connexion du lien
  Cegetel par l IP client
• tests appels sortants par l IP client en
  coordination avec la cellule portabilité ROC Lyon
  BRON et FT
• tests appels entrants coordonnés par la cellule
  portabilité
• Portabilité inverse si PB lors du déroulement de
  la fiche de tests.
• une interruption de 30 à 45 minutes à choisir
  dans les tranches - 08h-gt12h ou 14h-gt17h.
• - 06h-gt08h et 12h-gt14h engendre un coût
  supplémentaire (HNO).

11

• Rappel technologique Présélection/Dégroupage
• Process Déploiement Client
• Les Equipements Déployés

Sommaire
12
ÉQUIPEMENTS T2 MODEM Thomson Speedtouch 690s
et RAD LA110

• Thomson Speedtouch
• Fonction Monopaire et Bipaire
• 30IT
• RAD LA110
• Fonction Monopaire et Bipaire - Fonctions
  10,15,20,25,30 IT

13
ÉQUIPEMENTS T0 1 à 8 T0 One Access 200
Supporte 1 à 8 TO
6 voyants en face avant de gauche à droite 3
utilisés pour la détection Status, xDSL,
IP, Aux, Voice, Com
14
ÉQUIPEMENT T0 1 à 4 T0 L IAD AETHRA

• Offre de 1 à 4 accès T0
• Modèle STARVOICE SV2004
• Configuration Usine
• Voyants d états en face avant SDSL DSLAM, Niv T0

• Dimensions
• Taille H x L x P (cm)  4,5cm x 23cm x 17cm
  hors boitier AC/DC .
• Boitier AC/DC  5cmx13cmx7cm

15
ONDULEURS SYRIUS
Onduleur. S2S SYRIUS VS550

• Protection électrique
• Protections contre les coupures électriques
• Protection contre les surtensions
• Batterie longue autonomie -gt 4h
• Diagnostique

16
Pré- requis et vigilance lors de la vente
