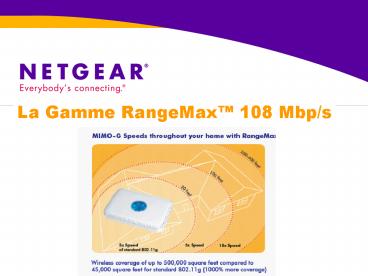

La Gamme RangeMax 108 Mbps

1
La Gamme RangeMax 108 Mbp/s
2
Introduction

• Le Wi-Fi sest imposé comme la technologie
  dominante en matière de connectivité réseau pour
  les PME et les particuliers
• Les plaintes les plus entendues au sujet de la
  technologie Wi-Fi concernent la vitesse, la
  sécurité, la portée et une couverture inadéquate
• Vitesse
• La Gamme SuperG de NETGEAR à 108Mbit/s
• La nouvelle Gamme RangeMax240 de NETGEAR à
  240Mbit/s
• Un Standard en préparation entre 300 et 600Mbit/s
  (802.11n)
• Des Produits  pré-N  dès le milieu dannée 2006
• Sécurité
• Le WPA/TKIP implémenté dans tous les produits
  Wi-Fi NETGEAR
• Portée/Couverture réseau
• RangeMax 108Mbit/s de NETGEAR avec la technologie
  MiMO

Les réponses de NETGEAR
3
IntroductionPositionnement de la Gamme RangeMax

• Laugmentation de la bande passante nest pas une
  réponse suffisante
• la disponibilité instantanée et sans
  interruption de cette bande passante est
  fondamentale
• Le futur standard 802.11e est conçu pour régler
  les problèmes de CoS/QoS (Class of
  Service/Quality of Service) par un système
  essentiellement basé sur la gestion des priorités
• QoS est inutile si le réseau sous jacent ne peut
  garantir une bande passante immédiatement
  disponible et fiable
• Un débit constant est plus important quune
  vitesse théorique de base aussi élevée soit elle!

4
IntroductionPositionnement de la Gamme RangeMax

• Lamélioration de la technologie radio ne règle
  pas tous les problèmes
• Interférences
• Phénomènes décho et de réflexion du signal
• Trafic dun signal autre que le signal Wi-Fi sur
  la même fréquence
• Lantenne apparaît comme lélément le plus
  important du système radio!

5
La Solution..

• RangeMax. de NETGEAR
• Implémente la technologie MiMO
• Smart MiMO de NETGEAR améliore la technologie et
  implémente un système intelligent de gestion des
  antennes
• Le seul constructeur de sa catégorie à utiliser
  la technologie Smart MiMO sous lappellation
  RangeMax

6
Smart MiMO de NETGEAR

• Une technologie dantenne qui améliore la portée,
  la vitesse et la couverture
• Jusquà 8 fois la vitesse
• Jusquà 4 fois la portée
• Une couverture qui supprime les points morts
• Une technologie qui sadapte en temps réel à un
  environnement radio qui change constamment
• Mise en marche dun micro onde
• Sonnerie dun téléphone DECT
• Passage dun obstacle devant le Point dAccès
  sans fil
• Une technologie qui permet de sortir de
  lalternative distance/vitesse

7
La Gamme RangeMax de NETGEAR
WPN511 Carte PCMCIA
il se branche directement sur la prise
téléphonique
WPN311 Carte PCI
DG834PN Modem-Routeur ADSL
il se branche sur la sortie Ethernet dun modem
Câble, dune Freebox, ou encore dune N9uf Box
WPN824 Routeur haut-débit
il se branche sur un réseau, ou sur la sortie
Ethernet dune LiveBox, dune Alice Box, C-box
etc
WPN802 Point daccès sans fil
WPN111 Adaptateur USB 2.0
8
Les Antennes

• Les antennes dans un réseau Wi-Fi sont
  principalement Omni-directionnelles
• Lénergie est répartie dune façon sensiblement
  égale dans toutes les directions
• Lénergie du transmetteur est perdue lorsquil
  émet dans une direction autre que celle du
  récepteur
• Le récepteur recevra un signal faible et perturbé
• Lutilisation de deux antennes ne compense le
  problème que très partiellement
• Le gain reste faible et aléatoire
• Le coût réduit explique que cette technique soit
  largement utilisée
• Une antenne directionnelle permet une connexion
  solide et fiable entre deux points
• Quid de la mobilité
• Lantenne omni-directionnelle est la seule
  alternative viable dans un environnement Wi-Fi!

9
Smart MiMO (Multiple Input Multiple Output)

• MiMO permet lutilisation et la combinaison de
  multiples antennes à chaque extrémité de la
  connexion
• Smart MiMO la technologie utilisée par NETGEAR
  permet la redirection dynamique des antennes
• Smart MiMO de NETGEAR utilise 6 ou 7 antennes
  omni-directionnelles qui sadaptent en temps réel

WPN824 (routeur) et WPN802 (point daccès) 7
antennes DG834PN (modem-routeur) 6 antennes
10
Smart MiMO de NETGEARAdaptabilité du chemin
suivi par le signal

• Une antenne intelligente est en réalité un
  ensemble de plusieurs antennes
  omni-directionnelles
• Un processing adapté permet de définir la
  combinaison la plus performante à tout moment
• Un schéma approprié est défini pour une direction
  donnée
• Possibilité de modifier en temps réel la
  direction dans laquelle pointe une antenne

11
Adaptabilité de la GammeRangeMax
12
Smart MiMO de NETGEAR

• Une antenne omni-directionnelle classique rayonne
  indifféremment dans toutes les directions
• Smart MiMO de NETGEAR concentre lénergie dans
  une direction spécifique
• Le signal est acheminé via un nombre considérable
  de routes différentes en temps réel, packet par
  packet
• Les combinaisons possibles sont de 2n-1 (nnombre
  dantennes)
• 3 antennes 7
• 7 antennes (RangeMax) 127
• Les résultats obtenus sont supérieurs lorsque la
  technologie Smart MiMO est utilisée à chaque
  extrémité de la connexion

13
Réseau Sans Fil Typique
Obstacle
Interference RF
Interference créée par un réseau voisin
Point Mort
Signal Fort
14
Fonctionnement de RangeMax
Obstacle
Interference RF
Interference créée par un réseau voisin
Signal Fort
15
Fonctionnement de RangeMax
Obstacle
Interference RF
Interference créée par un réseau voisin
16
Fonctionnement de RangeMax
Obstacle
RF Interference
Interference créée par un réseau voisin
Signal Fort
17
Fonctionnement de RangeMax
Signal Fort
Obstacle
Interference RF
Interference créée par un réseau voisin
Signal Fort
Signal Fort
18
Caractéristiques du routeur RangeMax

• Portée et Vitesse Accrues
• 150 M (Contrôlé par VeriTest, laboratoire
  indépendant)
• Jusquà 10 fois la vitesse et la couverture dun
  routeur 802.11g standard
• Améliore la portée des réseaux 802.11b, 802.11g,
  et Super G jusquà 50
• Adaptabilité totale aux interférences
• 6 ou 7 antennes sadaptent dynamiquement aux
  interférences

Smart MiMO Super G with XR Standard 802.11g
Wireless Speed
Distance
19
Techniques ConcurrentesLe Multiplexage Spatial

• Message dorigine

Message Reçu
20
Techniques ConcurrentesLe Beamforming
21

• Avec un plus grand nombre dantennes, et un
  nombre considérable de combinaisons possibles,
  RangeMax de NETGEAR augmente la probabilité de
  trouver un chemin alternatif performant, sans
  être contraint de réduire la vitesse de
  transmission pour sadapter à un environnement
  perturbé.
