Le multimtre

1

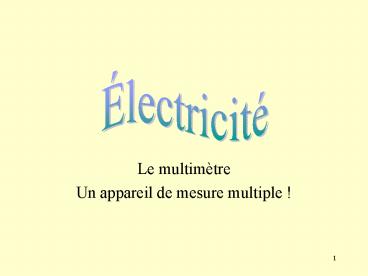

Électricité

• Le multimètre
• Un appareil de mesure multiple !

2
Lohmmètre

• Lohmmètre mesure la résistance électrique.
• Les unités de mesure sont des ohms.
• On branche directement lappareil aux bornes de
  la résistance à mesurer.
• La résistance doit être hors circuit pour la
  mesure.

3
LohmmètreMesure de la résistance

• Choisir sur lappareil léchelle des ohms.
• Connecter lappareil aux bornes de la résistance
  alors quelle est débranchée.

4
Le voltmètre

• Le voltmètre mesure la différence de potentiel
  entre deux points dun circuit ou la force
  électromotrice dune source.
• Les unités de mesure sont des volts.
• Le voltmètre se branche en parallèle par rapport
  à la portion où se fait la mesure.
• Le voltmètre doit avoir une très grande
  résistance pour ne pas perturber la mesure.

5
Le voltmètreMesure de la différence de potentiel
aux bornes dune résistance

• Choisir sur lappareil léchelle des volts.
• Connecter  lappareil aux bornes de la
  résistance.
• Lappareil est en parallèle avec la résistance.

6
Le voltmètreMesure de la différence de potentiel
aux bornes de la source

• Choisir sur lappareil léchelle des volts.
• Connecter  lappareil aux bornes de la source.
• Lappareil est en parallèle avec la source.

7
Le voltmètreMesure de la force électromotrice
dune source

• Choisir sur lappareil léchelle des volts.
• Connecter  lappareil aux bornes de la source.

8
Lampèremètre

• Lampèremètre est un appareil qui mesure
  lintensité du courant électrique.
• Les unités de mesure sont des ampères.
• La mesure se fait après avoir coupé le circuit et
  en refermant celui-ci avec lampèremètre.
• Lampèremètre doit avoir une très faible
  résistance pour ne pas perturber la mesure.

9
LampèremètreMesure de lintensité

• Choisir sur lappareil léchelle des ampères.
• Couper le circuit.
• Refermer le circuit avec lampèremètre.
• Lappareil est en série.

10
Le multimètre

• Préparé par Denise Martin
• Centre LEnvol
• La Prairie
