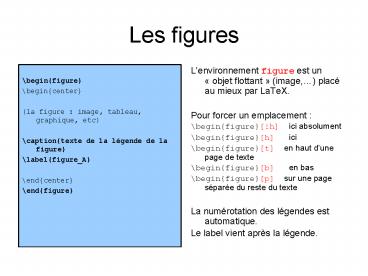

Les figures

1
Les figures

• \beginfigure
• \begincenter
• (la figure image, tableau, graphique, etc)
• \captiontexte de la légende de la figure
• \labelfigure_A
• \endcenter
• \endfigure

• Lenvironnement figure est un  objet flottant
  (image,) placé au mieux par LaTeX.
• Pour forcer un emplacement
• \beginfigure!h ici absolument
• \beginfigureh ici
• \beginfiguret en haut dune page de texte
• \beginfigureb en bas
• \beginfigurep sur une page séparée du reste
  du texte
• La numérotation des légendes est automatique.
• Le label vient après la légende.

2
Les tableaux

• Lenvironnement table est un  objet flottant
  placé au mieux par LaTeX.
• Pour forcer un emplacement
• \begintable!h ici absolument
• \begintableh ici
• \begintablet en haut dune page de texte
• \begintableb en bas
• \begintablep sur une page séparée du reste
  du texte
• La numérotation des légendes est automatique.
• Le label vient après la légende.

• \begintable
• \begincenter
• (le tableau)
• \captiontexte de la légende du tableau
• \labelfigure_A
• \endcenter
• \endtable

3
Table des figures Liste des tableaux Table
des matières

• \listoffigures
• \listoftables
• \tableofcontents
• \sectionLe thé vertLe thé vert, élément
  incontournable des techniques avancées de sauces
  pour poissons

• Ne pas oublier de faire deux compilations au
  moins pour mettre à jour toutes les entrées.
• Si un titre est trop long ou sil contient des
  appels de notes,il faut définir un titre
  alternatif entre qui sera affiché dans les
  tables

4
Personnalisation

• \documentclassarticle
• \begindocument
• \renewcommand\listfigurenameNouveau nom
• \renewcommand\listtablenameNouveau nom
• \enddocument

• Dans LaTeX, on peut tout redéfinir les paramètres
  par défauts.
• Une commande très utile est \renewcommand (ici
  utilisée pour changer le nom affichée de la liste
  des figures et la liste des tableaux)

5
mise en page maison (marges)

• \documentclassarticle
• \usepackagevmargin
• \setmarginsrb1.5cm2cm1.5cm2cm0cm0cm0c
  m1cm
• \begindocument
• \enddocument

• Définition de la largeur des marges
• Marge gauche
• Marge haut
• Marge droite
• Marge bas
• Entre le texte et la marge gauche
• Entre le texte et le haut (espace de lentête des
  pages)
• Entre le texte et le bas (espace numérotation des
  pages)

6
mise en page maison (entêtes)

• \documentclassarticle
• \begindocument
• \pagestyleheadings
• \newpage
• \pagestylemyheadings
• \markrightAutre entête
• \newpage
• \pagestyleplain
• \newpage
• \pagestyleempty
• \enddocument

• Les titres des sections apparaissent en entêtes
  de chaques pages
•  Autre entête  apparaît à la place du titre de
  la section courante
• Revient à une page nue avec juste le numéro des
  pages en bas
• Une page vide sans entête ni numéro

7
Personnaliser les notes de basde page

• \documentclassarticle
• \renewcommand\thefootnote\Alphfootnote
• \begindocument
• Cest alors que la théorie de Raoul
  \samepage\footnoteRaoul, cest mon proprio pour
  ceux qui ne lauraient pas deviné. pris le
  dessus sur...
• \enddocument

• Changer la typo des appels de notes
• \arabic Nombre arabe (1, 2, 3)
• \roman nombre romain minuscule (i, ii, iii)
• \Roman nombre romain majuscule (I, II, III)
• \alph lettre minuscule (a, b, c)
• \Alph lettre majuscule (A, B, C)
• \fnsymbol symbole (croix, étoile,)
• \samepage pour éviter quune longue note se
  traine sur plusieurs pages
• Pour avoir toutes les notes en fin de document,
  il faut utiliser le package endnotes

8
Changement de numérotation

• \documentclassarticle
• \begindocument
• \sectionlétude
• \inputtexte
• \renewcommand\thesection\Alphsection
• \setcountersection0
• \sectionles annexes
• \inputannexe
• \enddocument

Par défaut, la section  létude  est numérotée
numériquement Les sections suivantes (donc la
section   les annexes ) sont numérotées
alphabétiquement. Le compteur des section est
remis à zéro.
9
Formules mathématiques

• \documentclassarticle
• \begindocument
• Voici une première façon décrire des formules
  224 équivalente à 2 2 4
• En voici une autre
• 224
• Et encore une autre qui permet de faire des
  numérotations automatiques et des références
• \beginequation
• \labelEinstein
• E mc2
• \endequation
• \enddocument

• Écrire des maths dans un texte se fait entre

• Pour une formule isolée, ce sera entre
• Pour une formule que lon veut numéroter, citer,
  ce sera lenvironnement equation
• (une équation non numérotée sécrit avec
  equation )
