RESEAUX ETHERNET

1

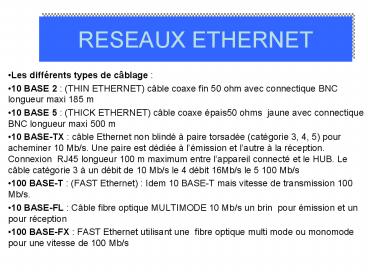

RESEAUX ETHERNET

• Les différents types de câblage
• 10 BASE 2 (THIN ETHERNET) câble coaxe fin 50
  ohm avec connectique BNC longueur maxi 185 m
• 10 BASE 5 (THICK ETHERNET) câble coaxe épais50
  ohms jaune avec connectique BNC longueur maxi
  500 m
• 10 BASE-TX câble Ethernet non blindé à paire
  torsadée (catégorie 3, 4, 5) pour acheminer 10
  Mb/s. Une paire est dédiée à lémission et
  lautre à la réception. Connexion RJ45 longueur
  100 m maximum entre lappareil connecté et le
  HUB. Le câble catégorie 3 à un débit de 10 Mb/s
  le 4 débit 16Mb/s le 5 100 Mb/s
• 100 BASE-T (FAST Ethernet) Idem 10 BASE-T
  mais vitesse de transmission 100 Mb/s.
• 10 BASE-FL Câble fibre optique MULTIMODE 10
  Mb/s un brin pour émission et un pour réception
• 100 BASE-FX FAST Ethernet utilisant une fibre
  optique multi mode ou monomode pour une vitesse
  de 100 Mb/s

2
FIBRE OPTIQUE

• La fibre optique est un support physique
  permettant la transmission de données à haut
  débit grâce à des rayons optiques. La fibre
  optique est constitué de 3 éléments

Un tube de verre de 1m de long et de 10 cm de
diamètre permet de fabriquer une fibre de 150 kms
3
FIBRE MULTI ET MONO MODE

• Il existe 2 type de fibre, la fibre MULTIMODE et
  la fibre MONOMODE.
• La fibre MULTIMODE est composée dun cœur variant
  de 50 à 100 µ, elle est généralement utilisée
  dans les réseaux locaux ne dépassant pas 2000 m
• La fibre MONOMODE est composée dun cœur de 10 µ,
  elle est utilisée dans les réseaux longue
  distance et peut transmettre du haut débit
  jusquà 2000 Kms

FIBRE MULTIMODE
FIBRE MONOMODE
4
GLOSSAIRE

• CONCENTRATEUR REPARTITEUR ou HUB cest un
  élément permettant de concentrer le traffic
  provenant de plusieurs hôtes et de régénérer le
  signal. Il possède de 4 à 32 ports permettant de
  connecter les machines entre elles, parfois
  disposées en étoile ce qui lui vaut le nom de HUB
  (moyeu de roue en anglais).On peut connecter
  plusieurs HUBS entre eux, pour cela on utilisera
  un câble croisé entre les HUBS.
• PONT ou BRIDGE dispositif permettant de relier
  des réseaux travaillants avec le même protocole.
  Il analyse les trames et filtre les données afin
  de ne laisser passer que celles dont ladresse
  correspond à une machine situé à lopposé du
  pont. Ce dispositif permet de segmenter le
  réseau, de réduire le traffic (notamment les
  collisions) sur chacun des réseaux et daugmenter
  le niveau de confidentialité entre les réseaux.
• COMMUTATEUR ou SWITCH cest un pont multi
  ports qui analyse les trames sur les ports
  d entrées et filtre les données afin de les
  aiguiller sur les ports adéquats (on parle alors
  de commutation ou de réseaux commutés).Ce
  commutateur permet dallier les propriétés du
  pont en matière de filtrage et du HUB en
  connexion.
• ADRESSE MAC Adresse matérielle dun composant
  qui peut générer des paquets de données. Chaque
  adresse MAC ETHERNET est unique au monde. Format
  dadresse 6 octets en code Hexadécimal séparé
  par le signe exemple 0080F401123B
