1

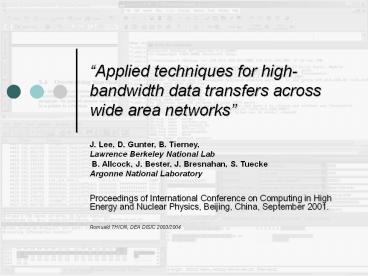

Applied techniques for high-bandwidth data
transfers across wide area networksJ. Lee, D.
Gunter, B. Tierney,Lawrence Berkeley National
Lab B. Allcock, J. Bester, J. Bresnahan, S.
TueckeArgonne National Laboratory

• Proceedings of International Conference on
  Computing in High Energy and Nuclear Physics,
  Beijing, China, September 2001.
• Romuald THION, DEA DISIC 2003/2004

2
Plan de la présentation

• Introduction
• Les techniques damélioration
• Software
• Hardware
• Le découpage des fichiers
• Les résultats
• Conclusion

3
1. Le thème de larticle

• Dans cet article
• les auteurs prolongent leurs travaux sur DPSS
• les auteurs implémentent leurs techniques sur un
  service déchange de données (GridFTP)
• les résultats sont ceux de lexhibition
  Supercomputing 2000
• il y a beaucoup de technique (haute
  performance)
• les auteurs sattachent au débit, et peu aux
  problèmes de réplication, sécurité, disponibilité
  du réseau, ...

4
1. Les données sur la grille

• Les données sont notamment caractérisables par
• La taille moyenne des fichiers (ex  64 ko, 2mo)
• La taille totale du jeu de données (ex  1 go,
  1to)
• Le taux de création/dajout de données
• Le type daccès (séquentiel, random)
• Le mode décriture (write once vs write many)
• La façon dont sont gérées les données (Base de
  données, système de fichiers, )
• Les données de type grille étant très
  volumineuse, souvent en lecture (les méta données
  en écriture)
• Les auteurs vont présenter un service de
  transfert de fichier GridFTP
• La philosophie étant  on dispose de WAN à haut
  débit, utilisons les au maximum

5
1. Un service de transfert

• GridFTP est un service (protocole et
  implémentation)
• De transfert de fichier
• Basé sur FTP
• Le goulot détranglement étant lémission des
  données daprès les auteurs

• Un service de transfert devrait être
• Sûr la sécurité dans GridFTP nest pas trop
  abordée dans larticle (plus tard avec
  GSI/Kerberos)
• Efficace cest la caractéristique prédominante
  dans larticle
• Fiable pour la reprise de transfert. Ce sera un
  point fort pour GridFTP dans les travaux suivants

6
Plan de la présentation

• Introduction
• Les techniques damélioration
• Software
• Hardware
• Le découpage des fichiers
• Les résultats
• Conclusion

7
2. Les techniques

• Les auteurs utilisent diverses méthodes pour
  augmenter les débits du transfert de données, les
  grandes idées sont
• Tout paralléliser (disques, contrôleurs,
  serveurs, cartes réseaux)
• Découper (strip) les données
• Lutiliser des buffers TCP tunés, adaptés au
  réseau WAN utilisé
• Lutilisation de plusieurs connections TCP
  parallèles

8
2. Les techniques softs

• Le Tuning de buffer TCP
• est basé sur la loi de Little (Débit x délai
  taille de la fenêtre).
• consiste à ajuster ( manuellement /
  automatiquement ) la taille des tampons TCP.
• ne peut pas, a priori, être effectué sans droit
  root sur une machine.
• peut produire des effets catastrophiques sil
  est mal utilisé.
• concerne le serveur et le client (négociation)
• est souvent limité par lOS (64ko)

• Les flux TCP en parallèle
• permettent de multiplier le débit
• risquent de saturer le client
• Utilisation de(s) bons drivers/OS
• Linux Kernel 2.2 ? 2.4 320 Mb/s ? 500 Mb/s

9
2. Les techniques hard

• Multiplication
• des contrôleurs disques (SCSI, pour accéder à
  plusieurs morceaux de fichier simultanément)
• des disques durs (RAID)(4 disques x 100 Go gt 1
  disque x 400 Go)
• des interfaces réseaux
• des serveurs de fichiers (cf. DPSS)
• Utilisation de grosses cartes réseaux
• Pour soulager le CPU qui gère les accès disques
• Checksum hardware
• MTU de grande taille (Jumbo Frames)
• Interrupt coalescing

10
2. Le découpage des fichiers

• Issu des précédents travaux sur DPSS
•  A Network-Aware Distributed Storage Cache for
  Data Intensive Environments
• Découpage des fichiers (stripping) sur plusieurs
  serveurs

• Le découpage permet dagréger les capacités de
  débit des hôtes
• Les stripes doivent être judicieusement
  réparties, plusieurs copies de stripes sont
  utilisées (via RAID)
• Avoir assez de débit disque pour pouvoir saturer
  le réseau (ce nest pas le facteur limitant
  daprès les auteurs)
• Les auteurs comparent des débits sur des accès
  aux fichiers séquentiels/aléatoires

11
Plan de la présentation

• Introduction
• Les techniques damélioration
• Software
• Hardware
• Le découpage des fichiers
• Les résultats
• Conclusion

12
3. Résultats de GridFTP

• Les auteurs décrivent la plateforme du test,
  Supercomputing 2000
• Donne les courbes de débit avec DPSS et GridFTP
• 3400 kms entre ANL et LBNL

13
Plan de la présentation

• Introduction
• Les techniques damélioration
• Software
• Hardware
• Le découpage des fichiers
• Les résultats
• Conclusion

14
4. GridFTP ensuite

• GridFTP
• Permet lutilisation dune couche de sécurité
  (GSI, Kerberos)
• Permet de faire du transfert en parallèle
• Permet de faire du stripping
• Permet de reprendre les transferts (resuming)
• Permet de commander les transferts depuis un
  tiers
• Utilise des techniques de cache des données pour
  optimiser les transferts
• Fait partie du Globus Toolkit
• Les auteurs travaillent sur la sécurité de
  GridFTP pour GT3 (charte de sécurité)
• Un draft a été soumis pour devenir RFC

15
4. Commentaires (1/2)

• Remarques sur larticle
• Larticle traite daspects très techniques
• La comparaison DPSS/GridFTP peut être discutable
• Pas de comparaison avec WebDAV, RIO,

• Certains problèmes, comme la gestion des mises à
  jour sur des données dupliquées, ne sont
  quasiment pas abordées
• On ne sait pas quelle est la technique
  doptimisation la plus intéressante (pas de
  comparaison)

16
4. Commentaires (2/2)

• De lidée générale
• Le but nest pas de proposer une abstraction au
  dessus du SGF (pour travailler sur des fichiers
  logiques), cest de faire une version améliorée
  de FTP
• La technique   TCP buffer tuning  est assez
  générale, mais difficilement implémentable
  (négociation entre client et serveur)
• La sécurité de FTP est toute relative. Les
  auteurs supporteront par la suite la RFC 2228.
• Le choix même de TCP comme couche transport peut
  être discutable (cf. module DEA QoS/Sécurité)

17
4. Documents connexes

• Tierney, B. J. Lee, B. Crowley, M. Holding, J.
  Hylton, F. Drake A Network-Aware Distributed
  Storage Cache for Data Intensive Environments
• Bill Allcock, Joe Bester, John Bresnahan, Ann L.
  Chervenak, Ian Foster, Carl Kesselman, Sam Meder,
  Veronika Nefedova, Darcy Quesnel, Steven Tuecke
  Data Management and Transfer in High-Performance
  Computational Grid Environments
• Heinz Stockinger, Asad Samar, Bill Allcock, Ian
  Foster, Koen Holtman, Brian Tierney File and
  Object Replication in Data Grids
• The Globus Project White Paper GridFTP,
  universal data transfer for the Grid
• http//www-fp.mcs.anl.gov/dsl/GridFTP-Protocol-RFC
  -Draft.pdf
• http//www.globus.org/gass/
• W. Feng, P. Tinnakornsrisuphap (Supercomputing
  2000) The Failure of TCP in High-Performance
  Computational Grids
• http//www-fp.globus.org/datagrid/deliverables/

18
Merci de votre attention
passons aux questions
