Prsentation du microscope

1

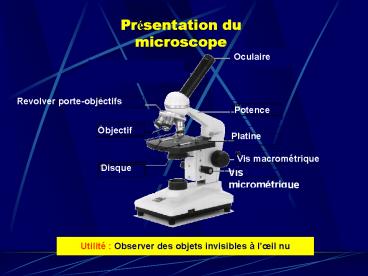

Présentation du microscope
Oculaire
Revolver porte-objectifs
Potence
Objectif
Platine
Vis macrométrique
Disque
Vis micrométrique
Utilité  Observer des objets invisibles à lil
nu
2
Comment installer le microscope

• Le saisir par la potence

• Le placer sur une surface plane et stable.

• Le brancher au courant électrique

• Allumer le système déclairage

3
Comment placer la lame sur la platine.

• Remonter loculaire à sa position la plus élevée

• Sélectionner le plus faible grossissement.

• Placer la lame sur la platine et la centrer.

• Régler léclairage en tournant le disque.

4
Comment ajuster la netteté

• Regarder dans loculaire et approcher lentement
  lobjectif de la platine.

• Arrêter juste au moment limage apparaît.

• Régler la netteté de limage avec la vis
  micrométrique.

5
Comment faire son schéma
Astérix

• Faire un cercle.
• Dessiner dans ce cercle ce que lon voit.
• Identifier les parties du dessin.
• Mettre le titre du dessin.
• Préciser le grossissement.

Obélix
Idéfix
300X
Les Gaulois
