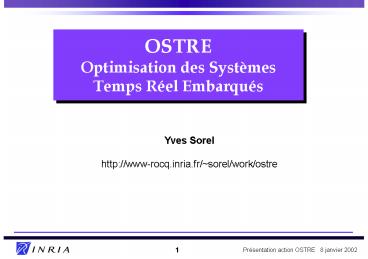

OSTRE Optimisation des Syst

1
OSTREOptimisation des Systèmes Temps Réel
Embarqués
Yves Sorel http//www-rocq.inria.fr/sorel/work/o
stre
2
Plan

• Contexte
• Programme de recherche
• Logiciel
• Collaborations
• Enseignement
• Equipe
• Perspectives

3
Contexte

• Entre automatique et informatique communauté du
  temps réel et de larchitecture depuis 1990
  méthodologie AAA
• Applications automobile et avionique (AEE,
  EAST), robotique mobile (CyCab, SAFE), télécom
  (PROMPT)
• Algorithmes applicatifs contrôle-commande, TSI
• Systèmes
• Réactifs événement stimulus - opérations
  événement réaction
• Temps réel temps de réaction borné sinon
  conséquences catastrophiques contraintes
  latences (temps de réponse entrée-sortie)
  cadences (période entrée)
• Distribués puissance calcul, modularité,
  câblage réduit
• Embarqués minimisation des ressources

4
Programme de recherche 4 axes

• Modélisation des STRE fondée sur la sémantique
  des langages synchrones et le modèle matériel RTL
• Modèles de graphes pour algorithme
  (fonctionnalités) et architecture
  (multicomposant et circuits intégrés spécifiques)
• Implantation transformation de graphes
• Optimisation dimplantation temps réel
• Génération automatique de code
• Tolérance aux pannes

5
Programme de recherche modélisation algorithme
architecture

• Théorie des graphes, ordre partiel, automate
• Spécification Algorithme applicatif (parallélisme
  potentiel) hypergraphe orienté factorisé de
  dépendances de donnée (avec ou sans précédence)
  et/ou de conditionnement entre opérations
  (branchements), répétitif infini (réactif),
  répétitif fini (boucle)
• Vérification langages Synchrones (ordre sur les
  événements)
• Spécification Architecture multicomposant
  (parallélisme effectif) graphe orienté de
  machines séquentielles processeurs circuit
  intégrés spécifiques (ASIC, FPGA) moyens de
  communication (mémoire partagée, passage de
  message) adapté à conception conjointe
  logiciel/matériel

6
Programme de recherche modélisation algorithme
Filtrea
Filtrea
Filtrea
adap
adap
adap
gensig
gensig
gensig
sub
sub
sub
filtre
filtre
filtre
coeff
coeff
coeff
visu
visu
visu
Dépendance donnée avec ou sans
précédence Précédence seulement
Dépendance donnée inter-itération
7
Programme de recherche modélisation architecture
processeur1
processeur2
processeur3
Opr1
Opr2
Opr3
RAM D/P
RAM D/P
RAM D
RAM D/P
Com1b
Com2b
SAM
Com1a
Com2a
Com3a
SAM
RAM D
moyen de communication passage de msg
mémoire partagée
CI spécifique
RAM D
Opr4
8
Programme de recherche modélisation implantation

• Implantation multicomposant transformation des
  graphes dalgorithme et darchitecture, toutes
  les implantations sont décrites en intention
  comme la composition de trois relations binaires
  sur des couples (Gal, Gar) rout. o dist. o
  ordo.ou comme une loi composition externe Gal
  Garout Gal
• Ajout dopérations de communication et
  dallocation de mémoire
• Ajout darcs renforce ordre partiel initial en
  fonction de larchitecture
• Implantation circuit transformation du graphe
  dalgorithme par remplacement des opérations par
  des fonctions logiques, ajout de fonctions
  logiques pour synthèse du contrôle (boucles,
  conditionnements)
• Conserve les propriétés dordre sur les
  événements

9
Programme de recherche modélisation implantation
processeur1
processeur2
Opr1
Com1a
Com2a
Opr2
RAM D/P
RAM D/P
SAM
10
Programme de recherche optimisation multicomposant

• Adéquation implantation optimisée, choix dune
  transformation de graphes qui respecte une
  contrainte temps réel (1 latence 1 cadence) et
  minimise les ressources de calcul et de com.
• Caractérisation hétérogène opération/opérateur et
  dépendance/moyen-de-communication durée,
  interférence calcul/communication
• Distribution/ordonnancement calculs et
  communications hors ligne sans préemption
• PB NP-difficile solution approchée avec
  heuristiquesrapides (prototypage) gloutonne
  (ordonnancement de liste) lentes itératives
  voisinage local, global
• Fonctions coût latence flexibilité
  dordonnancement, chemin critique de Gal étiqueté
  par durées, calculs dans (max,)
• Méta heuristique pour minimisation du nombre de
  composants

11
Programme de recherche optimisation monoprocesseur

• Adéquation implantation optimisée, choix dune
  transformation de graphe (ordonnancement) qui
  respecte des contraintes temps réel multiples
  (plusieurs latences et plusieurs cadences)
• Caractérisation opération/opérateur (processeur)
  durées, périodes
• Ordonnancement hors ligne sans préemption
• Solution exacte

12
Programme de recherche optimisation circuit

• Adéquation implantation optimisée de
  lalgorithme respectant une contrainte temps réel
  (1 latence 1 cadence) et minimisant le nombre
  de fonctions logiques lors du remplacement et de
  la synthèse du contrôle
• Défactorisation (data parallélisme)
• Refactorisation (pipe-line, retiming)
• PB NP-difficile solution approchée avec
  heuristiquesrapides (prototypage)
  gloutonnelentes itératives recuit simulé
• Fonctions coût pour minimisation latence chemin
  critique de Gal étiqueté par durées et nombre de
  fonctions logiques

13
Programme de recherche génération de code
multicomposant

• Exécutif dédié Synchronized Distributed
  Executive
• Transformation graphes ajout sommets système
  init. final. E/S, loop, synchronisations calcul
  communications (sémaphores)
• Sans interblocage et à faible surcoût
• Chaque sommet remplacé par macro-code indépendant
  processeur
• Code obtenu par macro-génération avec m4 et
  noyaux dexécutifs
• Noyaux dexécutif (macros) dépendant processeur
  pour
• Processeurs MPC555, MC68332, 80C196, ADSP2160,
  TMS320C40/C60, i386...
• Moyens de communication links DSP, CAN, RS232,
  TCP/IP...
• Exécutif standard configuration RTOS (RTlinux,
  Osek, etc) priorités fixes avec ou sans
  préemption

14
Programme de recherche génération de code circuit

• Transformation de graphe remplacement des
  fonctions logiques par des net-list de composants
• Sommet factorisé composant VHDL exécuté sur
  différentes données
• Hyperarc factorisé signal VHDL
• Composant et signaux contrôlés par des compteurs,
  des multiplexeur, des démultiplexeur et des
  registres

15
Tolérance aux pannes

• Silence sur panne pannes processeurs et moyens
  de communication
• Redondance logicielle automatique réalisée à
  partir des pannes autorisées
• Optimisation 2 extensions de lheuristique
  multicomposant
• Fondée sur les communications redondées
  première arrivée prise
• Fondée sur un mélange de solutions, chacune
  calculée pour une situation de panne possible

16
Logiciel
Environnement sans rupture daide à la
Spécification/simulation/implantation optimisée
de systèmes distribués temps réel embarqués

• Spécification/simulation avec langage orienté
  métier exemple Scicos pour spécification de
  lenvironnement et du contrôleur, simulation
  hybride continu/discret
• Implantation optimisée avec AAA/SynDEx
  Adéquation Algorithme Architecture implantation
  distribuée optimisée du contrôleur discret

17
Logiciel programmation CyCab généralités

• Vitesse 30km/h
• Moteurs électriques
• 4 roues motrices
• 2 directions AV, AR
• Multi-processeur MPC555 un Pentium
• Bus Can

Industrialisé par Robosoft www.robosoft.fr
18
Logiciel spécification/Simulation
Scilab/Scicos gratuit sur www-rocq.inria.fr/sci
lab
Scilab/Scicos
Modèle du CyCab
Sol
Suspension
Masses
Roues
Ecran
Moteurs
Contrôleur Discret Synthétisé
Pilote
Joystick, Radio...
Codeurs, Caméra...
Lois de commande
Retards
SynDEx
19
Logiciel implantation temps réel optimisée
AAA/SynDEx gratuit sur www-rocq.inria.fr/syndex
Scicos/Scilab
Retards
Lois de commande
AAA/SynDEx
Algorithme
Architecture
Adéquation Distribution/Ordonnancement Heuristique
s Générateur
Performances Calculées
Contraintes
Macro-Exécutifs 386 et 555 noyaux génériques
libs
m4 / gcc
CyCab
Exécutifs
20
Logiciel programmation CyCab application conduite
manuelle
21
Collaborations

• INRIA SOSSO, METALAU, MAXPLUS, BIP, ESPRESSO,
  TICK, HIPERCOM, etc
• Universitaires COSI, A2SI, AXIS, LIESIB, LASL,
  LASMEA, LIP6, LISI, etc
• Industriels
• AEE-EAST (Psa, Renault, Sagem, Valeo, DC, Volvo,
  Opel, Bosh, ZF, Etas, Vector, etc),
• PROMPT (Thales-communications, Esterel-Technology,
  Nokia), ACOTRIS (EADS, Sitia, CS-SI),
• SAFE (Robosoft, Frog-Navigation),
• Synopsis-Castor, etc

22
Enseignement

• Cours DEA Orsay système électronique et
  traitement de linformation, ESIEE, ENSTA
• Thèses
• Soutenues entre 99 et 2001
• R. Djenidi coopération Scicos/SynDEx
• T. Grandpierre modèle darchitecture et
  dexécutif distribué temps réel
• A. Dias synthèse de circuit intégrés
• R. Kocik data-flow/control-flow, ordonnancement
  multicontraintes
• A. Vicard formalisation dimplantations temps
  réel avec des graphes
• En cours depuis 2001
• L. Cucu ordonnancement multicontraintes et
  tolérance aux pannes
• L. Kaouane synthèse de circuit intégrés
• Débute en 2002
• H. Kalla tolérance aux pannes

23
Equipe

• Y. Sorel, DR2
• C. Macabiau, ingénieur associé
• L. Cucu, doctorante INRIA
• H. Kalla, doctorant INRIA
• L. Kaouane, doctorant ESIEE
• T. Grandpierre et R. Kocik, collaborateurs
  extérieurs ESIEE

24
Perspective recherche

• Modélisation STRE control-flow/data-flow (TICK
  /OSTRE), unification multicomposant/circuit
  conception conjointe HW/SW
• Optimisation dimplantation contraintes temps
  réel multiples
• Monoprocesseur ordonnancement hors ligne avec
  préemption, en ligne pour événements apériodiques
  (HIPERCOM/OSTRE)
• Multicomposant distribution et ordonnancement
  hors ligne et en ligne avec préemption solution
  approchée
• Unification heuristiques multicomposant/circuit
  conception conjointe logiciel/matériel avec
  partitionnement automatique fonction de coût
  pour choix logiciel/matériel (flexibilité,
  performance)
• Génération de code exécutif/net-list
• Tolérance aux pannes (BIP/OSTRE) pannes
  capteurs-actionneurs, pannes intermittentes
