Magntisme

1

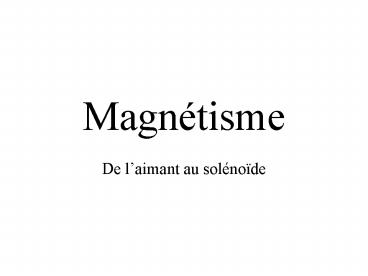

Magnétisme

• De laimant au solénoïde

2
Magnétisme

• Définition
• étude des propriétés des aimants (naturels ou
  artificiels) et des champs magnétiques. Plus
  simplement, le magnétisme peut être définit comme
  les forces (d'attraction et/ou de répulsion) qui
  agissent en présence dun champ magnétique.

3
Champ magnétique dun aimant

• Définition
• région entourant laimant dans laquelle il peut
  sexercer une force magnétique sur dautres
  matériaux magnétisables. Plus un objet est
  rapproché du champ magnétique, plus il en ressent
  leffet.

4
Champ magnétique dun aimant

• Les lignes du champ magnétique apparaissent en
  beige.
• Il y a deux pôles magnétiques, le nord et le sud.
  Cest un dipôle.
• Par convention, le champ magnétique sort par le
  pôle nord et entre par le pôle sud.

5
Pour détecter un champ magnétique

• On place une surface (ex. une feuille de papier
  ou un transparent) sur laimant.
• On saupoudre de la limaille de fer.
• Les lignes du champ magnétique apparaissent.

6
Un aimant est toujours un dipôle

• Il est impossible disoler un pôle nord ou sud.
  Si on sépare un aimant en deux parties bien
  égales, on obtiendra deux aimants dipôles.

7
Aimant

• Définition
• barre ou aiguille magnétisée en permanence.

8
Composition des aimants

• Certains éléments sont particulièrement aptes, du
  fait de leur structure atomique, à engendrer un
  champ magnétique. On sen sert pour fabriquer
  les aimants. Ce sont des éléments
  ferromagnétiques
• Fer
• Cobalt
• Nickel

9
Composition des aimants

• Toutefois, les aimants sont surtout fait dacier
  (alliage de fer un peu de carbone) et divers
  autres éléments (cobalt, nickel, etc.)

10
Comment les éléments ferromagnétiques
deviennent-ils aimantés ?

• Dans un morceau de un de ces métaux, on y trouve
  des millions de minuscules aimants appelés
  domaines magnétiques.

11
Comment les éléments ferromagnétiques
deviennent-ils aimantés ?

• -Si ces domaines sont placés au hasard, le
  morceau nest pas magnétisé
• -Il faut introduire le morceau dans un champ
  magnétique extérieur (par exemple dans un
  solénoïde), ce qui alignent les domaines
  magnétiques, pour réussir à laimanter

12
Particularités des aimants

• Attention  échappés ou chauffés, ils se
  démagnétisent.
• Les aimants en fer à cheval sont très puissants à
  cause de la proximité des pôles. Le champ
  magnétique est particulièrement fort dans
  lespace entre les deux pôles.

13
Matériaux non-magnétiques  ne peuvent pas
être magnétisés

• Par ex.
• Plastique
• Verre
• Cuivre
• Plomb
• etc.

14
Forces agissant dans laimant

• Si on met en présence deux aimants, on constate
  que
• les pôles contraires (nord et sud) s'attirent
• les pôles semblables (nord et nord, ou sud et
  sud) se repoussent

15
Linfluence de la distance

• Ces forces d'attraction et de répulsion sont
  fonction de l'inverse du carré de la distance qui
  sépare les deux pôles. Si la force vaut F pour
  une distance de 1 mm, elle n'est plus que du
  quart de F (F/4) lorsque la distance est de 2 mm.

16
Boussole

• Définition
• aiguille magnétique suspendue pouvant tourner
  librement.
• Dans lhémisphère nord, une des extrémités de
  laiguille pointe vers le Nord géographique
  (cest le pôle sud magnétique). Lextrémité qui
  pointe est donc le pôle nord magnétique

17
La Terre, un énorme aimant

• La Terre agit un peut comme un aimant. Mais les
  pôles magnétiques et les pôles géographiques (où
  laxe de rotation de la Terre passe) ne
  concordent pas.
• Le pôle magnétique dans l'Arctique canadien est
  en réalité un pôle sud.

Pôle sud magnétique
Pôle nord géographique
Boussole
Pôle sud géographique
Pôle nord magnétique
18
Autre source de champ magnétique

• Dès qu'on fait circuler un courant électrique
  dans un conducteur, on crée un champ magnétique.
• Dans le cas d'un conducteur rectiligne (fil,
  câble...), ce champ est concentrique autour du
  courant.

19
Autre source de champ magnétique

• Dans le cas d'un conducteur circulaire (spire),
  le champ est colinéaire par rapport à l'axe de la
  spire.
• Cest le solénoïde, soit une bobine de fil isolé
  à travers laquelle un courant électrique circule.

20
Autre source de champ magnétique

• La valeur du champ magnétique produit par le
  solénoïde dépend, entre autres, de
• de la longueur de la bobine
• de son diamètre
• du nombre de spires et
• de l'intensité du courant qu'on y fait circuler.

21
Créer des aimants

• Si on insère un objet magnétisable au centre de
  la bobine (ici un clou), il devient magnétisé.
  Cest la façon de fabriquer les aimants !

Électro-aimant rudimentaire attirant une plaque
métallique mince
22
Applications technologiques des matériaux
magnétiques

• Transformateurs
• Moteurs
• Générateurs
• bobines dinduction
• hauts-parleurs
• Microphones
• rubans magnétiques (enregistrement son et image)
• minces films métalliques (mémoires dordinateur)

23
Médiagraphie

• http//www3.ltu.edu/s_schneider/physlets/main/bso
  lenoid.shtml
• http//www.physics.sjsu.edu/facstaff/becker/physic
  s51/mag_field.htm
• http//hyperphysics.phy-astr.gsu.edu/hbase/magneti
  c/elemag.html
• http//freelektronik.free.fr/LEKTRONIK/T3.htm
• http//www.geolab.nrcan.gc.ca/geomag/what_nmp_f.sh
  tml
• http//products.worldbook.com/assets/products_gfx/
  young_scientists.pdf
