Title: 3D object modeling using RBF Radial Basis Functions

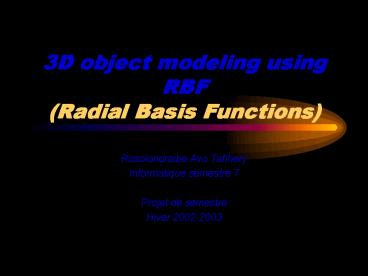

1
3D object modeling using RBF(Radial Basis
Functions)
  • Rasolondraibe Avo Tafihery
  • Informatique semestre 7
  • Projet de semestre
  • Hiver 2002-2003

2
Approche pratique
  • Motivations
  • - Représentation compacte
  • - Indépendante dun mesh
  • - Traitements et calculs faisables
    analytiquement
  • - Changement déchelle efficace
  • - Réparation des meshs incomplets
  • - Indépendante de la régularité de la surface
  • 3 étapes

3
Approche Théorique
  • Trouver la fonction s(x)f(x,y,z)0 où
  • et p(x)c0c1.xc2.yc3.z
  • Trouver les ?i et c0..c3
  • Aijxi-xj
  • P1xiyizi
  • fi0 pour points de la surface
  • Ajouter les points en dehors de la surface et
    fixer fiCte

4
Etape 1 Calcul de la fonction
  • Implementation
  • - Lecture des fichiers .pts et .tri
  • - Extraction de la triangulation
  • - Construction des structures utilisées
  • - Résolution de léquation, résultats et
    tests
  • Complexité
  • - Stockage O(n2)
  • - Résolution de léquation matricielle
    O(n3)
  • Optimisations possibles
  • - Ajout de moins de points (plus rapide)
  • - Ajout de plus de points des 2 cotés de la
    surface (plus précis)
  • - Méthodes rapides

5
Etape 2 Affichage de la fonction
  • Idée
  • - Se donner une portion de lespace à
    visualiser
  • - Parcourir et dès quil y a intersection,
    construire
  • Implémentation
  • - Deux nouvelles classes RBFCenter et
    MetaballsRBF
  • - Quatre nouvelles opérations addRBFCenter,
    getBoundingBox, density, et gradient
  • - MetaballsRBF sous-classe de
    ImplicitePrimitive donc affichage déjà implémenté
  • Critiques
  • - Les frontières du BoundingBox sont dessinées

6
Etape 3 Tests
  • Influence de la position des points rajoutés
  • Au fur et à mesure quon séloigne, les points se
    mélangent (0.01, 1 et 10)
  • Influence des valeurs ajoutées fi
  • Si figt0 (ici 5) on obtient Si filt0 plus on
    grandit en valeur
  • absolue plus ladhérence est exacte (-0.1,
    -1 et -5)

7
Etape 3 Tests (suite)
  • Influence des coefficients c0,c1,c2,c3 ( ci -
    0.2)
  • Influence des lambdai
  • La modification des lambdai ne donne rien car la
    partie somme change considérablement
  • Influence de la position des points
  • Mesh 1 Origine et décalages de 10 et 10 sur
    laxe des x ou des y
  • Mesh 2 Origine et décalage de 10 suivant les
    3 axes x,y et z

8
Conclusion
  • Ce quon retient
  • - Familiarisation avec C, compilation
    librairies, accès fichiers
  • - Utilisation des librairies du CVLab, très
    pratiques pour les mesh.
  • - Fonctionnement et propriétés des fonctions
    implicites, notamment les Métaballs et les RBF.
  • Ce quon envisage
  • - Implémentation des méthodes dites rapides.
  • - Faire évoluer dynamiquement les paramètres.
  • - Et pourquoi pas intégrer la quatrième
    dimension ?
