DESIGN OF PRECAST CONCRETE BUILDING STRUCTURES

1

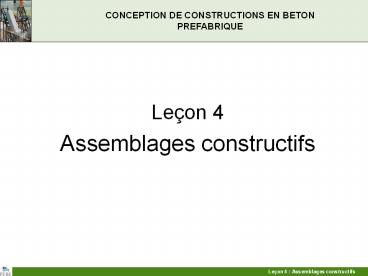

CONCEPTION DE CONSTRUCTIONS EN BETON PREFABRIQUE
Leçon 4 Assemblages constructifs
2
But des assemblages

• Liaisonner les éléments avec la construction
  portante
• Transférer les efforts au travers des joints
• Transférer les efforts vers les composants de
  stabilité
• Assurer le fonctionnement de sous-systèmes
  complémentaires
• ? action diaphragme des planchers,
• ? distribution transversale de charges
  concentrées,
• ? réalisation de structures hyperstatiques
• ? etc.

3
Critères de conception

• Conportement structurel


• ? Résistance
• ? Influence de changements de volume
• ? Déformations
• ? Ductilité
• ? Durabilité
• Principe de composition équilibrée dun détail de
  liaison

Liaison principale
Soudures
Epaisseur minimale de béton pour assurer
lancrage de larmature soudée
Ancrage barre
4
Critères de conception

• Tolérances dimensionnelles
• Possibilité de
  règlage en 3 directions
• Absorption de variations en longueur
• dans les espaces entre éléments
• Tenez compte des différences de contreflèche
  entre éléments de longueur différente

Elément plus long
5
Critères de conception

• Résistance au feu
• ? Les assemblages doivent avoir la même
  résistance au feu que les éléments
• ? Evitez le passage de gaz chaud ou flammes au
  travers des éléments ou des joints

6
Mécanismes de transfert de forces

• Occlusion
• Barre dans un Colonne dans un
  Profilé métallique
• évidement puits de fondation collé
  dans une colonne

Eventuellement avec boulon plaque métallique
Evidement Barre Neoprène
Profilé métallique
7
Mécanismes de transfert de forces

• Recouvrement darmatures
• Principe de recouvrement
• Liaison par goujon
• entre épingles
• Armatures ancrées dans les joints et évidements

goujon
béton coulé sur place
moule

épingles de liaison
8
Mécanismes de transfert de forces

• Goujons
• Principe de transfert de forces au moyen de
  goujons

9
Mécanismes de transfert de forces

• Adhésion
• Friction
• Surface de dalle alvéolée rendue rugueuse
• Transfert defforts de cisaillement par friction
  occlusion

10
Mécanismes de transfert de forces

• Cisaillement combiné avec occlusion
• Joints crantés

Armature de chaînage
Transfert defforts de cisaillement dans les
joints verticaux entre murs
11
Mécanismes de transfert de forces

• Décalage de joints
• Transfert de forces par décalage
  de joints

12
Mécanismes de transfert de forces

• Liaisons boulonnées
• Liaison boulonnée
  entre poutre et colonne
• Cornière en fer dans le
• pied de colonnes pour
• liaison boulonnée

Boulon encastré Armature filetée en tête Douille
expansive forée Douille filetée ancrée
neoprène
13
Mécanismes de transfert de forces

• Soudure
• Profilés métalliques
  incorporées dans le
  béton

Soudure
Armature soudée à une cornière
Armature transversale
Liaison soudée
Bande métallique soudée aux plats
Plat métallique ancré
14
Types dassemblages

• Transfert defforts de compression
• Des matériaux dappuis ou un lit de mortier sont
  nécessaires pour éviter des concentrations de
  contraintes et permettre certains mouvements
• Exemples de
• surfaces de contact
• irrégulières Différentes conditions de charges
• dans des appuis élastomères

Risque déclatement en cas dabsence ou de
mauvais dimensionnement de lappui
15
Types dassemblages

• Transfert defforts de compression
• ? Contraintes de traction dans les éléments
  avoisinants
• Appui dur concentré Dilatation latérale
  dun
• matériau dappui doux

Contraintes de traction dans labout de colonnes
Rétrécissement des trajectoires de contraintes
Déformation du matériau dappui
Contraintes de traction à une certaine distance
des abouts
Etriers
16
Types dassemblages

• Transfert defforts de traction
• ? Recouvrement darmatures, éventuellement
  combiné avec action de goujon
• Armatures en attente ancrées dans du béton
  coulé en place

Armatures en attente ancrées dans des alvéoles
évidées
Goujon entre armatures en épingle
Armatures ancrées dans les joints entre éléments
17
Types dassemblages

• Transfert defforts de traction
• ? Boulonnage, soudure, liaisons mécaniques.
• Soudure dune cornière à des
• détails métalliques incorporés
• Cornières métalliques
• fixées par boulonnage
  Suspension
• dans des douilles filetées
  mécanique
• et rails dancrage

18
Types dassemblages

• Transfert defforts de traction
• ? Goujons
• Liaison avec tiges dans une gaine pour appuis
  isostatiques

Gaine remplie de béton fin
Tiges
Appui néoprène
19
Types dassemblages

• Transfert defforts de cisaillement
• ? Adhérence, friction, crantage, goujons, etc.

Contraintes de cisaillement dans les joints
longitudinaux entre dalles alvéolées de planchers
Transfert de contraintes de cisaillement
horizontales entre poutre et planchers, par
friction et effet goujon des étriers
20
Types dassemblages

• Transfert de moments fléchissants
• ? Boulonnage, soudure, recouvrement darmatures
• Liaison hyperstatique
• entre poutre et colonne
• Cornières avec armatures
  soudées pour recouvrir les armatures
  principales de la colonne

Armatures dancrage soudées aux cornières
Soudures
Soudure
cornière
21
Types dassemblages

• Transfert de torsion
• ? Boulonnage, soudure
• Exemple dune liaison
  devant reprendre de la torsion

Tiges filetées dans gaines remplies de béton
22
Autres critères de conception

• Production
• ? Evitez des surcharges de détails
• ? Evitez de perforer les moules
• ? Minimisez le nombre de détails à incorporer
• ? Utilisez des détails standardisés
• ? Utilisez des détails en série
• ? Laissez la possibilité pour solutions
  alternatives
• ? Utilisez des détails excluant des erreurs
  dutilisation
• Stockage et montage
• ? Des détails en saillie peuvent rendre le
  stockage difficile
• ? Choisissez des détails de liaison simples et
  rapides
• ? Les tolérances dimensionnelles doivent pouvoir
  être reprises
• ? Les assemblages doivent être facilement
  accessibles

23
Autres critères de conception

• Choisissez des solutions simples
• Solution complexe
• Bon exemple de liaison
• efficace
