Diapositive 1

1

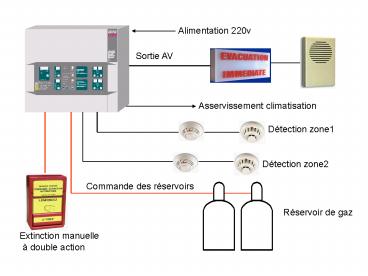

Alimentation 220v
Sortie AV
Asservissement climatisation
Détection zone1
Détection zone2
Commande des réservoirs
Réservoir de gaz
Extinction manuelle
à double action
2
Schéma de câblage et réseau de distribution de
gaz co2 dans une armoire électrique
Boucle 2
boucle1
Dét 1 boucle 1
Dé t 1 boucle2
Buse de diffusion de gaz
Dét 2 boucle1
Buse de diffusion de gaz
Buse de diffusion de gaz
Dét 2 boucle2
Réservoir de co2
3
Diffuseur sonore AVSU IA
type diffuseur sonore, fabrication
SESSY. référentiel normatif NF S 61-936 et NF S
32-001 (catégorie B).présentation boîtier en ABS
beige. utilisation mise en sécurité incendie
évacuation générale. niveau sonore
92dB. encombrement en mm 148 (h) x 95 (l) x 38
(p). indice de protection IP21. verrouillage
capot - fond de boîtier, par clips. raccordement
par bornes à vis (câble 2,5mm²). diffuseur
AVSU-PZ Caractéristiques électriques I 10mA
pour U de 18 à 60V.
type indicateur de défaut, fabrication
FARE. présentation boîtier en ABS blanc, équipé
dun voyant jaune. utilisation déport des
informations de défaut de position par les
boîtiers Déportés conventionnels de la gamme
DELTA (). angle de visibilité 180. encombrement
en mm 64 (h) x 85 (l) x 33 (p). verrouillage
capot - fond de boîtier, par pince. raccordement
par bornes à vis (câble 1,5mm²). Indicateur de
défaut Caractéristiques Électriques I 22mA pour
Unom 24V.
Indicateur de défaut
IAJ24
4
Synoptique dextinction automatique UNILEVER- CI
Alimentation 220v
Centrale de détection et extinction automatique
Sortie AV
Asservissement climatisation
Détection zone1
Détection zone2
Commande des réservoirs
Diffuseur ambiance
Extinction manuelle
à double action
Réservoir de gaz Auto pesés
Diffuseur Sous plancher
5
Synoptique dextinction automatique LUKOIL
Alimentation 220v
Centrale de détection et extinction automatique
Sortie AV
Asservissement climatisation
Détection zone1
Détection zone2
Commande des réservoirs
Diffuseur ambiance
Extinction manuelle
Réservoir de gaz Auto pesés
à double action
Diffuseur Sous plancher
6
Différentes type dextincteurs portatifs
P2
P6
CO2 2KG
P9
CO2 5KG
7
CMSI DELTA 44 ( 22 ou 44 fonctions) analogique
Fabriqué par la société SEFI, DELTA 44 est un
Centralisateur de Mise en Sécurité Incendie
conventionnel de type modulaire. A ce titre, il
est proposé en variante 22 ou 44 fonctions et ce,
tant en version murale quau standard mécanique
19 "
Les A.E.S. de référence ACS48/3A et ACS48/6A sont
particulièrement recommandées pour la fourniture
de lénergie nécessaire aux diffuseurs sonores
et dispositifs actionnés de sécurité.
certification NF normes NF S 61-934, NF S 61-935
et NF S 61-936, certifié sous le n CMSI- en cours
fonctions de mise en sécurité incendie
réalisables évacuation générale type 1 (UGA1),
compartimentage, désenfumage, arrêt des
installations techniques. configuration en
installation matériel central modulaire (DELTA
44) associé ou non aux matériels déportés (BD ou
BDC). fonctionnalité(s) supplémentaire(s)
intégrée(s) sortie imprimante RS232 pour éditions
fil de leau et historique.
catégorie du CMSI A capacités maximales de
gestion zones de détection ZD 22 ZD 44
ZD zones de mise en sécurité incendie ZS
et 22 ZS 44 ZS zones de diffusion dalarme ZA
avec 6 ZA au maximum fonctions de mise en
sécurité incendie () 22 ou 44 fonctions source
secondaire associable 2 batteries 12V/15Ah ou 2 x
12V/24Ah A.E.S. couplable standard 48V
(caractéristiques selon les besoins en énergie)
8
Partie modulaire
US/UCMC de fonction et gestion de DAS à rupture
module CCRb
fonction compartimentage, désenfumage ou
arrêt des installations techniques. capacité 2
x (US/UCMC ligne de télécommande pour DAS 48V à
rupture). caractéristiques de ligne câble
2x1,5² en C2. entrée(s)/sortie(s) disponibles
1 entrée commande de synthèse par US/UCMC,
accessible par carte optionnelle B22E.
particularité(s) fonctionnelle(s) retard
programmable à la télécommande de 0 à 30
secondes. nombre maximal de module(s)
intégrable(s) 11 ou 22, selon la variante.
US/UCMC de fonction et gestion des DAS à émission
module CCDb
fonction compartimentage, désenfumage ou arrêt
des installations techniques. capacité 2 x
(US/UCMC voie de transmission pour DAS 48V à
émission avec gestion par boîtier BD).
caractéristiques de ligne soit câble 2x1,5² en
CR1 si hors ZS, soit câble 2x1,5² en C2 dans la
ZS. entrée(s)/sortie(s) disponibles 1 entrée
commande de synthèse par US/UCMC, accessible par
carte optionnelle B22E. particularité(s)
fonctionnelle(s) retard programmable à la
télécommande de 0 à 30s. nombre maximal de
module(s) intégrable(s) 11 ou 22, selon la
variante.
Unité de Gestion dAlarme module UGANT
fonction évacuation générale de type 1
(UGA1). capacité 1 ligne des diffuseurs sonores
et 1 contact auxiliaire. caractéristiques de
ligne câble 2x1,5² en CR1 pour la ligne des
diffuseurs. entrée(s)/sortie(s) disponibles 1
entrée commande évacuation générale, accessible
par carte optionnelle B22E. 1 connecteur
disponible pour la mise en oeuvre dune carte
de répétitions BRG. particularité(s)
fonctionnelle(s) retard programmable 0 à 5
minutes. nombre maximal de module(s)
intégrable(s) 6, quelque soit la variante.
9
Installation des réservoirs extinction
automatique CO2- FM200 - FE13 - ARGONITE
10
Module déporté MBA95
type organe intermédiaire pour la gestion dune
ligne secondaire, fabrication SEFI. référentiel
normatif NF S 61-950 - certifié NF
OI-021(B). enveloppe PVC auto-extinguible à 960C
- gris RAL7035. indice de protection IP55.
Encombrement en mm 198(L) x 135(l) x
83(h). raccordement par bornes à vis (câble Ø
1,5mm²). capacité de détection occupe une adresse
de point sur la ligne principale. la ligne
secondaire, dune longueur maximale de 1km en 1
paire 9/10 sous écran, autorise la gestion dun
maximum de 32 détecteurs ou déclencheurs des
gammes Y2 et X01 (). Nécessite une alimentation
secourue 24V - I en veille de 0,06A. comporte une
sortie pour indicateur daction. implantation
compte tenu de la fourniture dénergie, il est
conseillé dimplanter ce produit à proximité de
léquipement central.
type organe intermédiaire pour la formation de
tronçons de ligne principale bouclée, fabrication
FARE. référentiel normatif NF S 61-950 - certifié
NF OI-022(A). enveloppe PVC auto-extinguible à
960C - gris RAL7035. indice de protection
IP55. encombrement en mm 85(L) x 85(l) x
40(h). raccordement par bornes à vis (câble Ø
1,5mm²). capacité de détection se place au moins
tous les 32 points () dune même ligne
principale bouclée formée à partir dun ECS de la
gamme ALPHA (ALPHA 250 - module MD1B, par
exemple). noccupe pas dadresse de point sur la
ligne principale. comporte un voyant jaune,
preuve de sa disjonction. implantation accessible
au service de maintenance.
11
Détecteur de flamme à UV
type flammes U.V. ponctuel, fabrication
FARE. référentiel normatif règle H7 de
lAPSAD. présentation corps en ABS blanc - h
75mm sur Ø 125mm (tête socle). phénomène
détecté flammes matériel(s) associé(s) socle ES,
fabrication FARE. Raccordement par bornes à vis
(câble Ø 1,5mm²). capacité de détection angle de
vision 45 - portée maximale
15m. implantation sous plafond ou sur une paroi
latérale à plus de 2m du sol. toujours en vue
directe du risque à surveiller afin de proposer
une détection du type volumétrique.
détecteur UX01
12
Alimentation électrique de sécuritéAES
variante ACS48/3A ACS48/6A type A.E.S. bitensions
24 et 48V, fabrication SEFI. référentiel normatif
NF S 61-940 - pas de marque NF actuellement. indic
e de protection IP20. raccordement par bornes à
vis (câble Ø 2,5mm²). source normale remp. 230V
(-15, 10) - 50Hz. source de sécurité standard
48V avec sélecteur du régime de charge. capacité
de charge 6, 15 ou 24Ah. 15, 24 ou 38Ah. sorties
énergie 28V/1A, 56V/0,5A et 56V/2A (avec somme
des courants 3,5A) 28V/3A, 56V/3A et 56V/6,5A
(avec somme des courants 6,5A) ACS48/3A -
ACS48/6A implantation intégrable en coffret mural
BAC48 ou en armoire spécifique. une A.E.S. est un
matériel central ou délocalisé.
ACS48/3A - ACS48/6A
13
Matériel déporté analogique et adressable
type CMSI - matériel déporté pour la gestion dun
DAS individuel, fabrication SEFI. référentiel
normatif NF S 61-934. certifié NF n identique
à celui du matériel cent ral associé. enveloppe
PVC auto-extinguible à 960C - gris
RAL7035. indice de protection IP55. encombrement
en mm 129(c) x 129(c) x 61(h). raccordement par
bornes à vis (? 2,5mm²). capacité de gestion
télécommande dun DAS à émission permanente
48V/3,5W avec gestion des positions dattente
(DC) et de sécurité (FC). connexion possible dun
indicateur de défaut de position
(). implantation à moins de 2m du bornier du DAS
à gérer.
Boîtier BD
type CMSI - matériel déporté pour la gestion dun
DAS individuel, fabrication SEFI. Sa conception
permet daffecter une adresse au DAS et ainsi, de
le localiser. référentiel normatif NF S
61-934. certifié NF n identique à celui du
matériel central associé. enveloppe PVC
auto-extinguible à 960C - gris RAL7035. indice
de protection IP55. encombrement en mm 129(c) x
129(c) x 61(h). raccordement par bornes à vis
(câble 2,5mm²). capacité de gestion
télécommande dun DAS à émission pulsionnelle ou
permanente 48V/3,5W avec gestion des positions
dattente (DC) et de sécurité (FC). implantation
à moins de 2m du bornier du DAS à gérer.
boîtier BDA
14
Synoptique dextinction automatique MAERSK
Alimentation 220v
Sortie AV
Asservissement climatisation
Détection zone1
Détection zone2
Commande des réservoirs
Diffuseur ambiance
Extinction manuelle
à double action
Diffuseur Sous plancher
Réservoir de gaz Auto pesés
15
Centrale de détection incendie C/2/6/10

• La centrale ALPHA C/2/6/10 est un équipement de
  contrôle et de signalisation
•  ECS doté dun module CMSI regroupant une unité
  de gestion dalarme de
• Type 1 ( UGA) et un ensemble de 2 fonctions de
  mise en sécurité incendie.
• Le système de détection  SDI  sorganise
  principalement autour
• Modules AR2D et éventuellement EX4D ou /et
  EX4D-EX qui gèrent les zones
• De détection  ZD
• Des détecteurs automatiques dincendie DI
• Des déclencheurs manuels  DM  ( bris de glace)
• Le système de mise en sécurité incendie  SMSI
  sorganise autour
• du module AR2D qui assure la gestion du CMSI
• Des diffuseurs sonores  DS  et des éventuels
  dispositifs liés à lévacuation
• Des dispositifs actionnés de sécurité  DAS  (
  porte coupe feu, clapets, volets,)

16
PANNEAUX LUMINEUX DEXTINCTION
EVACUATION IMMEDIATE EMISSION CO2

ENTREE INTERDITE EMISSION CO2
EVACUATION IMMEDIATE EMISSION FM200
ENTREE INTERDITE EMISSION FM200
EVACUATION IMMEDIATE EMISSION AZOTE
ENTREE INTERDITE EMISSION AZOTE
EVACUATION IMMEDIATE EMISSION ARGONITE
ENTREE INTERDITE EMISSION ARGONITE
17
PANNEAUX LUMINEUX DEXTINCTION ET ACCESSOIRES

ENTREE INTERDITE EMISSION CO2

EVACUATION IMMEDIATE EMISSION CO2
Sirène dévacuation
18
Centrale dextinction automatiqueS2/6/10

• La centrale est un équipement qui peut être
  utilisé comme un simple
• équipement de contrôle et de signalisation
  ECS  ou un combiné destiné à
• lextinction automatique  ECS/CR)
• Le système de détection incendie
   SDI sorganise principalement autour des
• Modules B2D et éventuellement EX4D ou/et EX4D-EX
  qui gèrent les zones de détection ZD
• Des détecteurs automatiques dincendie DI
• Des déclencheurs manuels dalarme DM
• Le système dextinction automatique à gaz
   SEAG  dont les automatismes électriques sont
  réalisés à partir du module DEAG  chargé de la
  gestion des
• - déclencheurs manuels dextinction CM (double
  détection)
• Dispositifs sonores  DS  et visuels
   PL dévacuation et démission
• Dispositifs douverture des vannes  D soit
  pyrotechniques, soit électrovannes
• Élément de contrôle techniques  CT  de
  linstallation,dextinction ( peson,
  climatisation,)

19
Centrale De Détection automatiqueS2/6/10

• La centrale est un équipement qui peut être
  utilisé comme un simple
• équipement de contrôle et de signalisation
  ECS  ou un combiné destiné à
• lextinction automatique  ECS/CR)
• Le système de détection incendie
   SDI sorganise principalement autour des
• Modules B2D et éventuellement EX4D ou/et EX4D-EX
  qui gèrent les zones de détection ZD
• Des détecteurs automatiques dincendie DI
• Des déclencheurs manuels dalarme DM
• Le système dextinction automatique à gaz
   SEAG  dont les automatismes électriques sont
  réalisés à partir du module DEAG  chargé de la
  gestion des
• - déclencheurs manuels dextinction CM (double
  détection)
• Dispositifs sonores  DS  et visuels
   PL dévacuation et démission
• Dispositifs douverture des vannes  D soit
  pyrotechniques, soit électrovannes
• Élément de contrôle techniques  CT  de
  linstallation,dextinction ( peson,
  climatisation,)

20
Alimentation 220v
Centrale de détection Incendie 6 boucles
Sortie AV
Commande des portes coupe feu
Report de synthèse
Détection zone1
Détection zone2
Déclencheur manuel
Exemple dinstallation de la détection
automatique incendie
21
Alimentation 220v
Sortie Avertisseur sonore
Asservissement
Local électrique
Local clim
Local archive
Local clim2
cuisine
cuisine
Déclencheur manuelle Issue de secours RDC et
étage
synoptique dinstallation de la détection
automatique incendie
MAERSK
22
Centralisateur de Mise en Sécurité Incendie
adressable et conventionnel de type modulaire, sa
conception autorise une parfaite adaptation à la
réglementation française de sécurité. Fabriqué
par la société SEFI, DELTA 500 est conçu pour la
gestion de 511 fonctions pouvant représenter
jusquà 1000 DAS adressés. Les A.E.S. de
référence ACS48/6A sont particulièrement
recommandées pour la fourniture de lénergie
nécessaire aux diffuseurs sonores et dispositifs
actionnés de sécurité.
DELTA 500 Adressable et conventionnel 511 points
fonctions de mise en sécurité incendie
réalisables évacuation générale type 1 (UGA1),
compartimentage, désenfumage, arrêt des
installations techniques. configuration en
installation matériel central modulaire (DELTA
500) associé ou non aux boîtiers délocalisés
(MDx) et aux boîtiers déportés (BDx). fonctionnali
té(s) supplémentaire(s) intégrée(s) sortie
imprimante RS232 pour éditions fil de leau et
historique. présentation du centralisateur de
base et BASE DELTA 500, composition 1 châssis 19²
- 6U, 1 UCM500, 1 PIM, 1 DUSG, 1 DUSF8 avec
possibilité dimplantation dune UAE de base avec
afficheur alphanumérique DUG500. catégorie du
CMSI A capacités maximales de gestion zones de
détection ZD 1000, réparties sur un maximum
de 4 SDI. zones de mise en sécurité incendie
ZS et 128 (ZS ou ZA). fonctions de mise en
sécurité incendie 511, pour un maximum de 127
modules, cartes et boîtiers MDx. éléments ()
1280. source secondaire associable standard 24V,
à définir en fonction de linstallation à
réaliser. A.E.S. couplable standard 48V,
caractéristiques selon les besoins en
énergie. () les éléments sont les DAS
adressés, les lignes issues des cartes de gestion
et des boîtiers délocalisés.
23
Alpha 1000 est un produit SEFI. Tableau de
signalisation à adressage de zone et de point, il
gère un maximum de 1000 points de détection,
dune capacité de base de 250 points dont
lextension est possible par module(s) de 250
points intégrable(s) en armoire ou coffret
mécanique 19" La version de base est proposée
en coffret mural très compact, elle autorise
toute à la fois une répétition programmable de
linformation dalarme et limpression
événementielle.
alpha 1000 adressable de 250 à 1000 points
certification NF normes NF S 61-950, NF S
61-962 et NF S 61-936, certifié sous le n
TS-104(B) norme NF S 61-934, certifié sous le n
CMSI- 060(A)
caractéristiques générales type compact (250
points) ou modulaire au standard 19"(jusquà 1000
points). capacité de 8 à 32 lignes principales
ouvertes par module de 8. 5 fonctions de
sécurité réalisables détection dincendie
automatique et manuelle, alarme technique liée à
la détection incendie, évacuation générale (UGA1)
et 2 fonctions de mise en sécurité incendie ()
qui peuvent être au choix compartimentage, arrêt
des installations techniques ou désenfumage.
La variante murale est présentée en coffret
métallique IP33, gris clair (RAL 7042 et 7035),
dencombrement 456(l) x 456(h) x 220(p) mm.
source secondaire associable au matériel de
base, composée de 2 batteries étanches 12V/15 à
17Ah. composition de base 1 coffret 1
module ALPHA AB 1 carte C1V 1 carte C2
source auxiliaire.
24
Équipement de Contrôle et de Signalisation
adressable et interactif, Alpha 250 est un
produit SEFI. Il gère un maximum de 1000 points
de détection pour une capacité de base de 125
adresses de point avec extension possible par
module de 125. Ses performances conjuguées à
celles des détecteurs automatiques de la gamme
A95 de FARE permettent la mise en oeuvre dune
interactivité qui autorise par adaptation de la
valeur de réponse, une précocité de la détection
incendie. Cette interactivité sexerce sur les
détecteurs IA95, 0A95 et VTPA95. Il réalise une
parfaite adaptation aux contraintes de sécurité
par une association possible des lignes ouvertes
et des lignes bouclées. Les technologies mises en
uvre (lensemble du traitement est réalisé par
des µP disposés sur les différentes cartes
électroniques) associées à lergonomie de face
avant permettent au personnel exploitant de
disposer de fonctionnalités interactives tel
l'ajustement horaire des sensibilités,
historiques événementiels, observation du niveau
de sensibilisation des capteurs, cette dernière
fonction est loutil indispensable pour réaliser
une maintenance préventive de qualité. Présenté
en version murale ou au standard mécanique 19",
Alpha 250 peut intégrer une U.G.A.1 et un
C.M.S.I. de 2 fonctions à rupture.
25
Les gammes de détection adressables

• Gamme A95 détection adressable interactive
• La gamme A95 met à votre disposition des
  produits conçus et fabriqués par FARE et SEFI.
• Cette gamme de produits de détection met en
  uvre les techniques les plus modernes en matière
  de conception de matériel électronique (µP, ...)
  et dintégration (composants CMS, ...).
  Lensemble de ces produits est associable aux
  Équipements de Contrôle et Signalisation
  interactifs ou adressables de la gamme ALPHA mis
  à disposition par SEFI.

type ionique ponctuel de fumée, fabrication
FARE. référentiel normatif EN54-7, EN54-9 et NF S
61-950 - certifié NF E4-065(A). présentation
corps en ABS blanc - h 64mm sur Ø 120mm (tête
socle).phénomène détecté fumées visibles et
invisibles avec évolution du foyer vers une
production de flammes (feu ouvert). capacité de
détection Smax 60m² - hmax 12m - dmax 6m.
implantation sous plafond, tête en bas avec un
volume libre de plus de 1m autour du détecteur.
26
Détecteur optique type adressable
type optique ponctuel de fumée, fabrication
FARE. référentiel normatif EN54-7, EN54-9 et NF S
61-950 - certifié NF L- 027(A). présentation
corps en ABS blanc - h 60mm sur Ø 120mm (tête
socle). phénomène détecté fumées visibles
blanches ou claires (feu couvant). capacité de
détection Smax 60m² - hmax 12m - dmax 6m.
implantation sous plafond, tête en bas avec un
volume libre de plus de 1m autour du détecteur.
type socle ponctuel pour gammes Y2 et A95,
fabrication FARE. variante SR95 équipé dun
relais. présentation pièce en ABS blanc - h
23mm sur Ø 104mm. liaison tête socle
raccordement à baïonnette connexions par bornes à
vis.
27
Détecteur multi capteuroptique / thermique
adressable
type multicapteur (optique/thermique) ponctuel de
fumée, fabrication FARE. référentiel normatif
EN54-7, EN54-9 et NF S 61-950 - certifié NF
M-005(A). présentation corps en ABS blanc - h
66mm sur Ø 104mm (tête socle). phénomène
détecté fumées visibles avec ou sans dégagement
de température. capacité de détection Smax 60m²
- hmax 7m - dmax 4m. implantation sous
plafond, tête en bas avec un volume libre de plus
de 1m autour du détecteur.
type socle ponctuel pour gammes Y2 et A95,
fabrication FARE. variante SR95 équipé dun
relais. présentation pièce en ABS blanc - h
23mm sur Ø 104mm. liaison tête socle
raccordement à baïonnette connexions par bornes à
vis.
28
Détecteur thermovélocimétriqueadressable
type thermovélocimétrique (TV) et thermostatique
(TP) ponctuels,fabrication FARE. référentiel
normatif EN54-5 et NF S 61-950 - certifiés NF
E2- 052(A) et E2-064(A). présentation corps en
ABS blanc - h 46mm sur Ø 104mm (tête
socle). phénomène détecté TVA95 élévation de la
température gt 9C/min avec sécurité statique à
59. 5C. TPA95 seuil de réponse à 59.
5C. capacité de détection Smax 30m² - hmax
7m (4m pour TPA95) - dmax 4m. implantation
sous plafond, tête en bas avec un volume libre de
plus de 1m autour du détecteur.
type socle ponctuel pour gammes Y2 et A95,
fabrication FARE. variante SR95 équipé dun
relais. présentation pièce en ABS blanc - h
23mm sur Ø 104mm. liaison tête socle
raccordement à baïonnette connexions par bornes à
vis.
29
Déclencheur manuel adressable
type déclencheur manuel, fabrication
FARE. référentiel normatif NF S 61-936. variante
BAM95 déclencheur maître à associer à un
maximum de 8 BMY2. présentation corps en matière
plastique rouge - 94 (h) x 99 (l) x 44 (p)
mm. indice de protection IP22 sans volet CDA -
IP34 avec volet CDA implantation à proximité de
chaque issue située en limite de bâtiment ou en
limite de zone ou de compartiment. hauteur
dinstallation 1,3m 0,2m. pièces
complémentaires cadre dencastrement BBGCA, volet
de protection CDA.
30
Principe de raccordement
31
Accessoire extinction automatique

• les  dispositifs de signalisation sonores et
  lumineux  qui informent les occupants de la zone
  protégée en les invitant à évacuer ou à ne
  pénétrer dans la dite zone.
• les  autres produits , composants qui entrent
  généralement dans la constitution dune I.E.A.

Gamme panneaux lumineux PL, fabrication
SESSY. type dispositif visuel dalarme évacuation
ou émission. référentiel normatif RT3 de
lAPSAD. encombrement 210 (h) x 310 (l) x 60 (p)
mm. indice de protection IP30. verrouillage face
avant par clips. raccordement par bornes à vis
(câble de 1,5mm²). Caractéristiques électriques
60mA pour U de 16 à 28V (24V nominal). implantatio
n Un panneau émission et un panneau
évacuation au dessus ou à proximité immédiate
de chaque issue de la zone. variante combiné
PLAVSU-PZ (dispositif réservé à
lévacuation). Panneaux de la série
PL référentiel commercial (code article) panneau
PL24/EV évacuation immédiate, panneau PL24/EI
émission gaz, PL24/EI/CO2, PL24/EI/HAL,
PL24/EI/FM2, PL24/EI/INE, PL24/EI/FE1 variantes
du PL24/EI avec mention du gaz utilisé (CO2,
HALON, FM200, ).
32
Déclencheur manuel dextinction
type déclencheur manuel double action, fourniture
SESSY. référentiel normatif Rt3 de
lAPSAD. présentation corps en matière plastique
rouge - 155 (h) x 98 (l) x 50 (p) mm. indice de
protection IP53. implantation à lextérieur, à
proximité de chaque issue de la zone
dextinction. hauteur dinstallation 1,3m
0,2m. BCME28 pièce complémentaire Vitre pour
BCME28.
33
alpha 28 et C28 conventionnel 4 à 28 lignes
Alpha C28 est un produit SEFI. Conçu pour la
gestion dun maximum de 512 points de détection,
ce matériel est un Equipement de Contrôle et
de Signalisation de très bonne facture. Equipé de
base dun module de 4 lignes de détection
incendie, il autorise par ses côtés modulaires,
la réalisation dun ensemble complet de fonctions
de sécurité incendie.
caractéristiques générales
type modulaire (6 emplacements disponibles).
capacité de 4 à 28 lignes de détection incendie
par module de 4. 6 fonctions de sécurité
réalisables détection dincendie automatique et
manuelle, alarme technique liée à la détection
incendie, évacuation générale (UGA1),
compartimentage (), désenfumage () ou arrêt des
installations techniques (). présentation en
coffret métallique IP30, gris clair (RAL7035),
dencombrement 621(l) x 386(h) x 132(p) mm.
source secondaire associable composée de 2
batteries étanches 12V/10 à 12Ah. composition
du produit de base 1 coffret 1 module MASG
1 module M4BI 1 source auxiliaire.
34
alpha 28 et C28 partie modulaire
4 lignes de détection incendie module M4BI
fonction détection incendie. capacité 4
lignes sur résistance 3,9KW-1/4W.
caractéristiques de ligne longueur max. de 1km
- câble 1 paire 9/10 sous écran. particularités
fonctionnelles mise en/hors essai par ligne et
possibilité de gestion globale du module en mode
pré alarme. entrée(s)/sortie(s) disponibles 1
collecteur ouvert dalarme et 1 collecteur de pré
alarme par ligne. nombre maximal de module(s)
intégrable(s) 6, en plus de celui de base.
4 lignes dalarme technique module MAT4
fonction alarme technique liée à la détection
incendie. capacité 4 lignes sur résistance
3,9KW-1/4W (lecture de contact NO en série avec
une résistance comprise entre 560 et 910W/2W).
caractéristiques de ligne longueur max. de 1km
- câble 1 paire 9/10 sous écran. particularités
fonctionnelles mise en/hors essai par ligne et
possibilité de gestion en mode pré alarme.
entrée(s)/sortie(s) disponibles 1 collecteur
ouvert dalarme et 1 collecteur de pré alarme par
ligne. nombre maximal de module(s) intégrable(s)
6.
1 évacuation générale et 1 fonction de mise en
sécurité module MGAR
fonction évacuation UGA1 mise en sécurité
incendie (CMP, DSF, AIT). capacité 1 ligne
des diffuseurs sonores sur résistance 1KW-1W et 1
contact auxiliaire RLT 50V/0,3Amax. 1 ligne de
télécommande à rupture sans contrôle de position
(énergie non fournie). caractéristiques des
lignes câble 2x1,5² en CR1 pour la ligne des
diffuseurs et câble 2x1,5² en C2 pour la ligne de
télécommande (Pmax 24W). particularités
fonctionnelles retard de 0 à 5 minutes pour la
ligne des diffuseurs et, de 0 à 30 secondes pour
la ligne de télécommande. entrée(s)/sortie(s)
disponibles entrée pour énergie de télécommande
(24 ou 48V) 1 collecteur ouvert pour la
répétition respective de lalarme, de
lévacuation, de la veille restreinte et de
lexécution de la télécommande. nombre maximal
de module(s) intégrable(s) 6.
35
alpha 28 et C28 raccordement
36
Détecteur optique de fumée et socle de
raccordement
37
Détecteur multicritère et socle de raccordement
38
Détecteur ionique de fumée socle de raccordement
39
Détecteur thermovélocimétriqueet socle de
raccordement
40
Détecteur de flamme socle de raccordement
41
Détecteur de flamme à infra rouge socle de
raccordement
42
Déclencheur manuel indicateurdaction
le    modèle adressable  DM95 ,
disponible en février 2003, est doté disolateurs
de court-circuit qui évitent très fréquemment la
mise en uvre disolateurs séparés.
43
Les gammes de détection
Ces gammes de produits se composent de tous les
types et formes de détecteurs afin de proposer
une précocité et une sûreté de réponse qui
autorisent une parfaite adéquation avec les
paramètres architecturaux et ambiants du risque à
protéger.

•  Y2  est une gamme conventionnelle au standard
  24V et dont les réponses en courant sont
  respectivement pour la veille (lt 3mA), le défaut
  détecteur (? 12mA) et lalarme feu (? 26mA).
•  A95  est une gamme adressable dont la
  communication est réalisée sous protocole
  spécifique signé, la décision de la condition
  dalarme feu appartenant au détecteur.

44
Indicateur daction
Indicateur de défaut IAJ24
type indicateur de défaut, fabrication
FARE. présentation boîtier en ABS blanc, équipé
dun voyant jaune. utilisation déport des
informations de défaut de position par les
boîtiers déportés conventionnels de la gamme
DELTA ().angle de visibilité 180. encombrement
en mm 64 (h) x 85 (l) x 33 (p). verrouillage
capot - fond de boîtier, par pince. raccordement
par bornes à vis (câble ? 1,5mm²). Caractéristique
s électriques I 22mA pour Unom. 24V.
