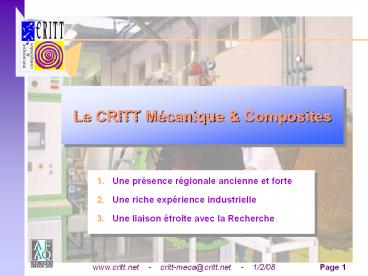

Le CRITT Mécanique Composites
1. Une présence régionale ancienne et forte 2.
Une riche expérience industrielle 3. Une
liaison étroite avec la Recherche
2
1. Une présence régionale ancienne et forte

• Fondé en 1988 par JC SALABURA et Daniel GAY
• Convention INSA - UPS - IUT - CETIM
• Intégré à lUniversité, présidé par un industriel

• Depuis 20 ans, chaque année environ
• 150 contacts industriels
• 50 visites dentreprises
• 50 affaires facturées
• 25 conseils gratuits

3
1. Une présence régionale ancienne et forte

• Participe aux réseaux
• InterCRITT Midi Pyrénées
• Réseau National des CRITT Matériaux
• Conseillers Technologiques MPI
• Mécanique Vallée
• Aerospace Valley
• Pôle régional END

• Du personnel rémunéré sur fonds propres
• 6 ingénieurs, 1 technicien, 1 administratif
• Laccès à des compétences externes
• collaborations régulières avec 10 enseignants,
  15 chercheurs

4
2. Une riche expérience industrielle

• Des centaines daffaires traitées depuis 20 ans
• Partenariat sur une dizaine de brevets
• Certifié ISO 9001 v2000 depuis 2001

• Les travaux réalisés
• Des projets de RD
• Des prestations de service essais, fabrications
• Du soutien à linnovation pour les TPE (PTR )
• Des formations spécifiques des personnels

5
2. Une riche expérience industrielle

• Développement du procédé breveté Autostruct
• Industriel JM FINOT
• Structure autoraidie par cadres et lisses
• 2 technologies infusion / pré-imprégnés

Procédé pré-imprégné en autoclave
6
2. Une riche expérience industrielle

• Mise en production de la coque de lOPEN 6.50
• Industriel JM FINOT
• Coque monolithique carbone-epoxy
• Longueur 6,5 m, cuisson en autoclave

Produit en série et commercialisé depuis 2004
7
2. Une riche expérience industrielle

• Etude de la capsule Polar Observer
• Client JL ETIENNE
• Conception et calculs de structure de la capsule
• Etanchéité, isolation, hélitreuillage,
  navigabilité

Conception, calculs et fabrication du Polar
Observer
8
2. Une riche expérience industrielle

• Fabrication et intégration de la capsule Polar
  Observer
• Client JL ETIENNE
• Fabrication en matériaux sandwiches
• Intégration de tous les équipements nécessaires à
  la mission
• Assemblage sur la banquise

Réussite de la Mission Banquise grâce au Polar
Observer
9
2. Une riche expérience industrielle

• Développement de linjecteur de plenum A320
• Industriel MAZERES AVIATION
• Conception en matériaux composites, calcul en
  dynamique
• Simulation dinjection, définition des moules,
  mise en production par procédé RTM

Injecteur de plenum en RTM
10
2. Une riche expérience industrielle

• Enceinte thermostatée pour spectro-polarimètre
• Client OMP pour les observatoires de Miami et
  du Pic du Midi
• Etanchéité totale air - poussière - lumière
• Température régulée à /- 0,1 C

Enceinte thermostatée ESPADON
11
2. Une riche expérience industrielle

• Développement dun vitrage aéronautique à collage
  structural
• Industriel SAINT GOBAIN
• Conception des outillages, du démonstrateur et du
  prototype
• Analyse et caractérisation des matériaux
• Collage simultané des verres et polymérisation du
  cadre composite

Démonstrateur et vitrage prototype
12
2. Une riche expérience industrielle

• uvres dart en matériaux composites - Métro de
  Toulouse
• Industriels SMAT - CERDA
• Choix des matériaux, conception, calculs
• Tenue au feu, résistance, sécurité en lieux
  publics souterrains
• Aide à la mise en uvre, suivi de production,
  essais de validation

Imitation dune roche dardoise par un matériau
composite (Station Canal Du Midi) Fab. Cerda (31)
13
2. Une riche expérience industrielle
uvres dart en matériaux composites - Métro de
Toulouse
Panneaux texturés avec motifs et inserts
métalliques (Station Palais de Justice) Fab.
CityWall (Slovénie)
Mur monobloc caissonné Panneaux sandwichs et
inserts métalliques (Station Pharmacie) Fab.
Ariège Composites (09)
14
2. Une riche expérience industrielle

• Développement dun arbre nervuré
• en polycarbonate renforcé fibres de verre courtes
• Industriel MAEC - Groupe CAHORS
• Conception, validation par calcul éléments finis
• Simulation de linjection, partenariat avec le
  CRITT Apollor

Simulation de déformation - Simulation
d injection
15
2. Une riche expérience industrielle
2 PROJETS EPICEA 2006

• CAMELEON
• Partenaires Mécahers Clairis Aérofonctions
• Aménagements de cabines sécurisés
• Sandwiches verre-carbone-epoxy / nida inox

• PIMOC
• Partenaires Equip Aéro Conseils et Technique
• Pièces complexes 3D, quasi isotropes
• Moulage sous pression de carbone-epoxy massif

16
2. Une riche expérience industrielle
3 PROJETS EPICEA 2007 (en cours)

• ARCHITECH LINE
• Partenaires Mécahers JAT Clairis
• Aménagements de cabines innovants
• Exploitation de thermoplastiques

• CEDRES
• Partenaires Mécano ID Thales AD Méca
• Pièces à intégration de fonctions, applications
  spatiales
• Procédé RTM carbone-epoxy

• EA2C
• Partenaires ST Composites Soplami ST3D
• Aménagements de cockpits innovants
• Thermoplastiques, RTM, procédés dassemblage

17
2. Une riche expérience industrielle
4 PROJETS EPICEA 2008 (en cours)

• DAMFAIRS
• Partenaires Artec MazAir
• Carénages sandwiches à amortissement intégré

• CIPRES
• Partenaires Mécano ID Thales AD Méca
  Onera
• Conception et réalisation de pièces RTM pour
  satellites

• GIGAMEM
• Partenaires Polymem DesignAir
• Cuves pour micro-filtration et traitement deau

• BIELLE HCM
• BTS Industrie Conseil Technique Ateca
  LGMT
• Bielles aéronautiques à hautes performances

18
3. Une liaison étroite avec la Recherche

• La recherche en Génie Mécanique
• Adossé au LGMT depuis sa création (1992)
• Adossement confirmé auprès de linstitut Clément
  ADER - IGM
• Partage des locaux et des équipement

• Les autres domaines de recherche
• Contacts réguliers et collaborations avec
• CIRIMAT
• Observatoire Midi Pyrénées
• ONERA
• CNES ...

19
3. Une liaison étroite avec la Recherche
Quelques opérations de recherche
Programme européen INCO-COPERNICUS  Réalisation
doutillages par procédés issus de la
stéréolithographie  Partenaires universitaires
Bialystok (PL) Tartu (ES)
Buckinghamshire (GB) Lycée de Decazeville
LGMT
Production par RTM de formes complexes Partenair
es Liebherr LGMT
Optimisation des réparation de structures
sandwiches hautes performances Partenaires
CEAT LGMT
20
3. Une liaison étroite avec la Recherche
Quelques opérations de recherche
Optimisation de ressorts composites de grande
puissance Partenaires DCN LGMT
Comportement des brides dassemblage des pylônes
de grandes dimensions Partenaires TDF LGMT
Etude du procédé de frettage par expansion à
froid Partenaires AIRBUS LGMT
21
3. Une liaison étroite avec la Recherche
Mutualisation des moyens Utilisation commune
Enseignement / Recherche / Transfert
INSA IUT A - UPS Essais
dynamiques Essais statiques Calculs
CND LGMT CRITT
Clément ADER M C Procédés
de fabrication Procédés de fabrication
Optimisation Conception
22
3. Une liaison étroite avec la Recherche
Vers le CERMAC Centre de Ressources en
matériaux et Composites

• Ré-implantation sur lAérospace Campus à
  Montaudran
• En association avec les organismes de recherche
• RTRA Aéronautique Espace
• Institut Clément ADER

• Un investissement important
• Soutenu par lEtat et la Région
• Achèvement prévu 2012
