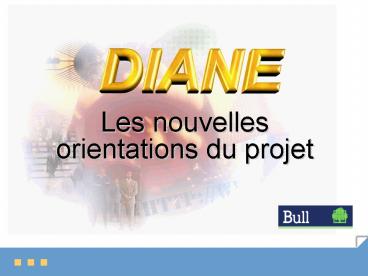

Les nouvelles orientations du projet

1
Les nouvelles orientations du projet
2
DPS 7000/XTA Evolution des plates-formes

• La forte dynamique de renouvellement de
  larchitecture IA 32 nous a permis une rapide
  montée en puissance(Xéon, Foster Xéon MP)
• Les perspectives de cette architecture sur les
  prochaines années continuent à être très
  porteuses. (Gallatin, Ruthless Gallatin,
  plates-formes à 16/32 processeurs)
• En parallèle nous introduisons cette année
  TDS HA Le multi-environnements (octobre 2003)

• En 2004 et au delà, le programme Diane se
  poursuivra sur IA 32 (DPS 7000/XTA) et sur IA 64
  (NovaScale)

3
Renouvellement des plates-formes Bull DPS 7000/XTA
Annonce Diane 2001
DPS 7000/TA models range
Poids
CPU
Modèles
GCOS 7
IA-32 8-way XeonTM MP 1.6 GHz
DPS 7000/XTA1x0
TA240
6000
24
IA-64 FAME
IA-32 8-way Xeon 900 MHz
4800
TA160
16
DPS 7000/XTAx0
3200
TA80
8
2500
Quadri
IA-32 4-way Xeon 700 MHz
IA-32 4-way XeonTM MP 1.4 GHz
2500
TA60
6
Tri
1870
Quadri
1840
TA40
4
1020
TA28
2
560
730
TA27
2
560
Mono
Bi
Bi
460
Bi
460
TA26
2
460
DPS 7000/XTA1x2
290
TA25
2
DPS 7000/XTAx2
190
TA24
2
Mono
130
TA23
2
75
Mono
75
90
TA22
2
2002
2001
2003
2004
1T
2T
1T
2T
3T
4T
1T
2T
3T
4T
4T
4
Offre globale Bull DPS 7000
Echelle GCOS 7
3200
CP GCOS 7
4T2001--gt 4T2002
Quadri
XTA 192
2500
4T2002
Tri
XTA 182
Quadri
1870
XTA 180
Bi
1360
XTA 172
Tri
XTA 170
1020
XTA 162
XTA 160
2T2001--gt 4T2002
XTA 152
790
CP GCOS 7
XTA 150
560
Bi
XTA72
Mono
XTA 142
460
Bi
Bi
XTA 140
290
Xeon 900 Mhz
Xeon MP 1,6 GHz
XTA62
190
puissance slots - SCSI
XTA52
130
XTA42
90
XTA32
Mono
75
XTA22
Mono
Xeon MP 1,4 GHz
Diane
Diane
5
Le programme DIANE
DIANE (IA-64)multi-environnement (physique)
Un programme à long terme qui engage Bull...
(IA-32) multi-environnement (physique)
NOUVEAUOct.2003
DIANE (IA-32) multi-environnement (logique)
DIANE (IA-32) mono-environnement
Extended Twin Architecture
à intégrer les nouvelles technologies dont les
clients GCOS 7 ont besoin pour répondre à leurs
missions
ARTEMIS 2
Twin Architecture
GCOS 7
2006 . . .
1999
2000
2001
2002
2003
2004
2005
6
Diane multi-environnements

• On peut implanter dans la partie ouverte de Diane
  un superviseur de virtualisation qui transforme
  une partie des ressources physiques en un pool de
  machines virtuelles
• Les ressources GCOS 7, V7000, fonctions
  dinteropérabilité, Windows/Linux système ne sont
  pas virtualisées
• Superviseur de virtualisation sélectionné GSX
  Server (de VMware)
• Il fonctionne comme application dans
  lenvironnement hôte (Windows ou Linux) sur DPS
  7000/XTA

7
Partitionnement logique

• Ce superviseur supporte plusieurs machines
  virtuelles avec des environnements identiques ou
  distincts
• Microsoft
• Windows (2003, 2000, NT 4.0, XP, Me, 98, 95, 3.1)
• MS-DOS 6.22
• Linux distributions et kernels
• Red Hat Linux 6.2, 7.0, 7.1, 7.2 et 7.3
• Mandrake Linux 8.0, 8.1 et 8.2
• Suse Linux 6.x, 7.0, 7.1, 7.2, 7.3, 8.0 et SLES 7
• Turbolinux 6.0 et 7.0
• FreeBSD
• FreeBSD 3.x, 4.0, 4.1, 4.2, 4.3, 4.4 et 4.5

8
Partitionnement logique

• Les ressources physiques sont allouées à chaque
  machine virtuelle au choix de ladministrateur,
  en respectant les règles suivantes
• Une machine virtuelle utilise un seul CPU au
  maximum
• Un CPU peut supporter jusquà 4 machines
  virtuelles
• Chaque machine virtuelle peut utiliser jusquà 2
  GB de mémoire
• consommation de performance moyenne pour la
  fonction de virtualisation 5 à 10

9
Partitionnement logique sur Diane Windows
Réservé pour les bases de données et les
solutions Interop validées par Bull
Applications clientWindows et/ou Linux
GCOS 7 Applications
DBs OPEN solutions
Applications
Applications
INTEROP7 Gateways
Windows
Linux
V7000/W
Superviseur de virtualisation
WINDOWS
ARCHITECTURE INTEL
10
Partitionnement logique sur Diane Linux
ORACLE, Bases Open Source
Réservé pour les bases de données et les
solutions Interop validées par Bull
Applications clientLinux
Communications, émulation VIP webisation, ...
GCOS 7 Applications
DBs OPEN solutions
Applications
Applications
INTEROP7 Gateways
Linux
Linux
V7000/L
Superviseur de virtualisation
ARCHITECTURE INTEL
11
Diane multi-environnements 1

• Les applications clients et leurs environnement
  dexploitation sont isolés dans des machines
  virtuelles sécurisées
• Diane multi-environnements permet de
• Consolider des serveurs pour reduire les coûts et
  optimiser lefficacité dexploitation
• Fournir plusieurs environments pour développer
  et tester
• Préparer sur une machine le déploiement dune
  application multi-serveurs
• Porter sur une plate-forme moderne des
  applications ouvertesexploitées auparavant sur
  des serveurs ouverts devenus obsolètes

12
Diane multi-environnements 2

• Il est fortement recommandé dinstaller des
  ressources supplémentaires, si possible dédiées,
  pour les machines virtuelles (CPU mémoire,
  disques et carte Ethernet) ,
• Loption multienvironnements sera disponible pour
  tous les modèles DPS 7000/XTA , dans la mesure où
  le système a des ressources suffisantes
• Au moins un CPU Open additionnel sur les DPS
  7000/XTA mono-processeurs GCOS 7
• Au moins une carte Ethernet additionnelle pour
  les télécommunications TCP/IP sur tous les modèles

13
Diane multi-environnements 3

• Offre de services fortement recommandés pour
  installer du Diane multi-environnement
• Audit de configuration (obligatoire)
• Dimensionnement et déploiement
• Optimisation de performance
• .

14
Diane sur machines à partitionnement physique

• sur IA 32 en principe non (à confirmer)
• sur IA 64 (NovaScale)
• permet des consolidations lourdes hautement
  sécurisées et des exploitations bi-système GCOS 7

15
EN RESUMÉ

• La très grande majorité du marché GCOS 7 relève
  d une approche Diane 32 bits/Windows encore
  pour longtemps.
• Le renouvellement régulier ( annuel) des
  technologies 32 bits permet de lancer de
  nouvelles gammes aussi simplement que des états
  techniques.
• Le multi-environnements (partitions logiques
  sécurisées) est la bonne réponse aux besoins de
  qualité d exploitation et d ouverture
  progressive de l infrastructure.
• Les demandes de Diane/Linux et de GCOS
  7/NovaScale (64 bits) paraissent surtout
  exprimées pour le haut de gamme elles seront
  servies progressivement à partir du 2ème
  semestre 2004 et en 2005 . Sans doute en
  donnant la priorité au couple NovaScale/Linux.
  Mais toute demande de priorité autre sera
  examinée .

16
3 sujets d actualité

• La sécurité antivirus sur DPS 7000/XTA
• Le renouvellement des licences GCOS 7 V9
• Prestations de services Bull autour du DPS 7000

17
La sécurité antivirus sur Diane

• 2 facteurs de vulnérabilité TCP/IP et Windows
• Suite à la réunion du groupe technique du CUBE
  oct/nov 2002, constitution d un groupe de
  travail sécurité
• Approche globale sécurité dans CSB de juillet
  2003
• Antivirus NORTON livré avec Diane. Valide un an
• Il vous appartient - de le prolonger au delà
  (licence Norton) - de tenir à jour votre fichier
  de virus connus - de procéder aux opérations de
  prophylaxie nécessaires
• Nous veillons de notre côté à renforcer la
  rigueur de nos procédures
• Un service de conseil sécurité peut être inclus
  dans l assistance au démarrage.

18
Le renouvellement des licences d utilisation
GCOS

• Lancement de la GCOS 7 V9 en 1999
• Pour les clients en location (MLF) en
  général continuation au même prix
• Pour les clients qui avaient acheté (OTF) une
  version antérieure kit de passage à V9
  valable pour 3 ou 4 ans (YLF)
• Il faut donc, depuis 2002, procéder au
  renouvellement de ce kit -cas général
  mêmes conditions (machine, puissance, durée)
  même prix -autre cas demander devis.
• Si changement de machine avant terme, un avoir
  du reliquat est appliqué sur la nouvelle
  licence.

19
Prestations de service autour du DPS 7000

• Le rôle du Centre de compétences GCOS
• Services dexternalisation
• Tierce maintenance applicative
• Services de secours de site (back-up)

20
Les évolutions sur la périphérie

• Disques
• le remplacement de loffre 5310/5320 (FDA
  intégrés)
• Série StoreWay FDA1300 (progressivement 4T2003)
• Le reemplacement de loffre DAS 4700 Séries
  CX200/CX 400/CX600 de EMC² fin juin 2003
• le remplacement de loffre CDA 8530 4T2003
• Série DMX
• Librairies L180 et L700
• remplacement des librairies PowderHorn et
  WolfCreek par des modèles L700 et L180 équipés de
  lecteurs STK9840 (connexion directe, sans
  Galileo, FC seulement)
• Sauvegardes centralisées lagent OpenSave sur
  Diane
• Imprimantes PR2000
• connexion directe ou sur LAN

21
Offre disques

• Nouvelles fonctions pour l environnement Diane
• Systèmes couplés
• TimeFinder
• SRDF
• renouvellement de loffre disques Diane 1er
  semestre 2003
• Série FDA 1300 (intégrés)
• Série CLARiiON CX
• Série Symmetrix DMX
• Gestion de SAN S_at_N.IT! et Diane

22
Systèmes couplés en environnement Diane

• Réseau TCP-IP
• dialogue entre sockets pour gérer le partage de
  disques
• supervision

• Nouveaux MI Kit de connexion pour accéder aux
  disques partagés
• Diponible pour DAS 4700, série CX, Symmetrix 8000
  et série DMX
• Partage statique ou dynamique
• Software MI logiciel pour partage dynamique
  UTSD003-y000
• UTSD003-y0000 est nécessaire pour TDS-HA

• Plus de micrologiciel spécifique dans le
  sous-système disque
• Le partage Inter-Diane géré par dialogue TCP/IP
• Un nouveau composant dans V7000, (une instance
  sur chaque Diane)
• un LUN GCOS 7 est un fichier NTFS alloué sur un
  disque Windows partagé (LUN)

SPA
SPB
LUNi
MSxx
Sous-système disque
23
TimeFinder pour environnement Diane
LAN
DianeProduction System
DianeBCV Granted System
EMC ControlCenter/OE

• Crée une copie supplémentaire distante (BCV
  Business Continuance Volume)
• Une fois déconnecté, le BCV peut être utilisé par
  un second Diane pour effectuer en parallèle des
  fonctions de sauvegarde, tests, extraction de
  données etc..
• Les opérations TimeFinder sont menées par EMC
  ControlCenter/OE en utilisant des scripts
• En environnement Diane, les commandes de
  TimeFinder travaillent au niveau disque Windows

Hold Device Release Device
BCV
secours, Tests, DW,...
Production
Mirror
CDA 7
24
SRDF pour environnement Diane
DianeSite de secours
DianeSite de production
EMC Control Center/OE
EMC Control Center/OE
Production TDSBATCH IOF
Développement, Tests, Autres...
Local
distant
LAN
LAN
Lien
GCOS 7System Databases
Copie distante GCOS 7 System Databases
CDA 7
CDA 7
SRDF
Windows volumes cibles
Windows volumes sources

• Principe le site de secours est prêt à relayer
  le site de production Diane Bull DPS 7000/GCOS 7
  en cas de désastre grâce aux informations copiées
  à distance (système GCOS 7 et données
  dexploitation)
• Dispositifs
• EMC² Symmetrix Remote Data Facility
• GCOS 7 Warm Restart sur le site de secours pour
  repositionnerr les bases de données et relancer
  la production
• les opérations SRDF sont menées par EMC Control
  Center/OE en utilisant des scripts
• En environnement Diane, les commandes SRDF
  travaillent au niveau disque Windows

25
FDA1300

• Packaging
• intégré dans le cabinet DPS 7000/XTA
• Specifications
• Capacité utilisateur de 100GB à 1.7 TB
• Connexion Deux Fibre Channel 2-Gbits
• Mémoire Cache jusqu à 1GB
• Jusqu à 30 disques 36 GB 15ktpm ou 73 GB
  10ktpm
• RAID 5
• Haute disponibilité
• Redondance complète
• Maintenance à distance
• Changement de pièces à chaud
• Correction dynamique des erreurs
• Logiciels associés
• Storage Manager

26
Nouvelle série CLARiiON CX

• CLARiiON CX600
• jusquà 240 disques physiques (36GB / 73GB /
  146GB)
• capacité totale jusquà 35 TB
• cache 4GB ou 8GB
• CLARiiON CX400
• jusquà 60 disques physiques (36GB / 73GB /
  146GB)
• capacité totale jusquà 8,7 TB
• cache 2GB
• CLARiiON CX200
• uniquement pour approches partagées DPS7000/Open
• jusquà 30 disques physiques (36GB / 73GB /
  146GB)
• capacité totale jusquà 4,4 TB
• cache 1GB

27
Nouvelle série Symmetrix DMX
Offre stockage haut de gamme (fin mai 2003)
DMX2000 1696 ports (Fibre Channel ou
ESCON) 8128 GB cache 32 canaux 2 Gb 96288
disques jusquà 36.8 TB
DMX1000 1648 ports (Fibre Channel ou
ESCON) 864 GB cache 16 canaux 2 Gb 48144
disques jusquà 18.4 TB
PERFORMANCE

• DMX800
• 16 ports (Fibre Channel)
• 832 GB cache
• 16 canaux 2 Gb 16120 disques
• jusquà 15.3 TB

CAPACITÉ
28
Une Architecture SAN avec DIANE

• CDA récents, CX, DMX
• sur une infrastructure à 1 ou 2 Gbit
• Outils de gestion SAN
• S_at_N.IT ! (Bull)
• ESN Manager (EMC)
• Raccordement disponible pour les librairies de
  cartouches
• Connexion FC
• STK
• S-DLT
• Support SAN Lab de Bull

MODE PROJET OBLIGATOIRE
29
Agent Opensave pour GCOS7

• Nouvel agent qui sexécute sur la partie ouverte
  de Diane et exécute les accès aux fichiers
  GCOS7
• Les fonctions Opensave disponibles dans le monde
  ouvert deviennent disponibles pour GCOS7
• Fichiers GCOS7 vus à travers linterface
  dadministration,
• Sauvegardes pilotées par lordonnanceur OpenSave,
• Sauvegardes journalisées dans le fichier dindex
  dOpenSave,
• Le moteur de recherche dOpenSave permet une
  sélection rapide pour les opérations de
  restauration,
• Toutes les opérations de sauvegarde/restauration
  sont tracées par Opensave,
• Le format des media est normalisé (POSIX 1003.1)

30
Deux manières deffectuer les sauvegardes
Réseau TCP/IP sur Ethernet, WAN,
DPS7000/XTA
GCOS 7
Windows 2000
agent
Façon GCOS7 (FILSAVE, FILREST, )
Façon monde ouvert avec l agent GCOS7
Galileo
Serveur OpenSave
SCSI
Et / Ou
Librairie partagée entre GCOS7 et le monde
ouvert
31
OpenSave et DPS7000 / XTA
Réseau TCP/IP sur Ethernet, WAN,
DPS7000/XTA
Bientôt
GCOS 7
Windows 2000
Windows
Liaison optimale
Serveur OpenSave
Fiber Channel
UNIX
Switch
SCSI
NetWare
Partage de librairie entre GCOS7 et le monde
ouvert
Agents OpenSave pour le monde ouvert
Windows Unix
32
Offre de sauvegardes Bull DPS 7000/XTA
DPS 7000/XTA
Windows
AIX
3490
DLT 3490
DLT
9840
PowerExchange18/36

• PowerSave 8000 FC
• Single
• chargeur avecOverland LXL810

• Solution OpenSave
• Overland LXN2000
• Overland LXN4000
• Overland L490E

• Robots
• STK L180
• STK L700
• avec cartouches STK 9840B

DLTconnexion directe
DLT 3490 solution partagée
33
Robots StorageTek L180 L700 avec cartouches
9840B

• Solutions de sauvegarde de masse en
  environnement Fibre
• cartouche STK 9840B
• nouvelle cartouche 1/2 pouce, 288 pistes,
• capacité 20 GB non compressé. 40 GB compressé
• débit 19MB/s
• Fibre Channel 2GB

STK L180jusqu à 3,5 TB432 GB/h
STK L700 jusqu à 13,6 TB820 GB/h
34
CYCLE DE VIE DES PRODUITS
35
Rappels sur le cycle de vie
1 Matériels Notre engagement est de fournir
pendant 5 ans après la fin de commercialisation
d une gamme (UC ou périphériques) , les pièces
neuves nécessaires à sa maintenance. Cette
fourniture est ce qu on appelle le support de
2ème niveau. Les tableaux qui suivent indiquent,
gamme par gamme, la date de fin de
commercialisation et la date de cette fin de
support de 2ème niveau. Au delà de cette date, la
maintenance sur site de vos matériels peut être
continuée après accord de nos services de
maintenance qui peuvent être amenés à poursuivre
ce service en utilisant des pièces d occasion.
Bien sûr il arrive une période où le risque de
rupture de stock sur les pièces d occasion
devient trop fort pour cette poursuite de
maintenance sur des très vieux matériels. Notre
recommandation générale est de viser de quitter
une gamme(UC ou périphérie) dans les 18 mois qui
suivent sa fin de support de 2ème niveau. 2
Logiciels Notre engagement est d apporter un
support de 2ème niveau sur les deux derniers
états techniques de GCOS, c est à dire de créer
des patches permettant de réparer tout nouveau
problème identifié. Le tableau logiciel qui suit
fait le point sur les différents états techniques
et leur fin de support de 2ème niveau. Au delà,
la maintenance de 1er niveau continue avec accord
de nos services de maintenance, et consiste en
fonction de diagnostic et d application de
patches sur des problèmes déjà connus. Notre
recommandation est d éviter de rester trop
longtemps sur des versions ne bénéficiant plus du
support de 2ème niveau pour éviter tout risque de
rupture de continuité opérationnelle en cas de
difficulté.
36
Matériel DPS 7000
37
Logiciel GCOS 7
38
Les Périphériques

•


39
Disques
Fin de com
Fin de support
Disques non RAID
LSS2 (2,5GO)
1997
31/12/02
1999
31/12/04
LSS3 (2,5GO)
Disques Raid1 SDA/FDA
2000
31/12/05
SDA7 externes pour TA
12/2002
12/2007
FDA7 externes pour TA
DAS 4700 externes pour XTA
12/2002
12/2007
FDA7- 5310/5320 intégrés dans XTA
2003
2008
Disques Raid1 CDA 7
CDA7-SYMM3 51xx TA
1997
31/12/02
CDA7-SYMM4 53xx 11,5GO TA et XTA
1998
31/12/03
CDA7-SYMM4 53xx 23 GO TA et XTA
1999 31/10/01
31/12/04 31/12/06
CDA7-SYMM4.8 56xx TA et XTA
CDA7-SYMM5.0 8430 TA et XTA
05/2002
05/2007
03/2008
CDA7-SYMM5.5 8230 TA et XTA
03/2003
06/2003
06/2008
CDA7-SYMM5.5 8530 TA et XTA
40
Bandes et Cartouches magnétiques
Fin de
Fin de support
Com.
Bandes/Cartouches
EXB10E
Chargeur séq
1996
31/12/00
1996
31/12/00
STK4280
STK4890 in STK9710
Twinpeaks
1999
31/12/04
STK9712
Chargeur séq
30/05/01
31/06/06
STK9490 et STK9740 et 93xx et 44xx
2001
31/12/08
Timberline
PowerSave - DLT4000
Ch séq
2000 2002
31/12/08 31/12/07
PowerSave DLT 4000
Seul
PowerExchange 9
30/06/02
30/06/07
PowerExchange 18/36
Offre actuelle
--
PowerSave 8000
Offre actuelle
--
Seul/charg.séq
DPS 7000/XTA
PowerExchange 9D
30/06/02
30/06/07
DPS 7000/XTA
Offre actuelle
--
PowerExchange 18/36D
PowerSave 8000D
DPS 7000/XTA
Seul/charg.séq
Offre actuelle
--
41
Imprimantes
42
Les Télécommunications

•


43
Datanet, CNP7 .
44
MainWay 2000
45
MainWay 2600
46
Versions DNS-E
