1

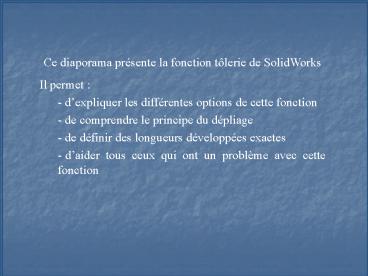

• Ce diaporama présente la fonction tôlerie de
  SolidWorks
• Il permet
• dexpliquer les différentes options de cette
  fonction
• de comprendre le principe du dépliage
• de définir des longueurs développées exactes
• daider tous ceux qui ont un problème avec cette
  fonction

2
Dans larbre de création SW, la fonction tôlerie
est représentée par licône
Lédition de la fonction, ouvre la boite de
dialogue tôlerie, et permet le choix des options

• Paramètres
• Face de référence
• Rayon intérieur de pliage

Grugeage Loption définie le type de découpe
dans les angles
Zone de pliage Le choix de loption détermine
la longueur dépliée de la pièce
3
Pièce pliée
Pièce dépliée
BA longueur de la partie déformée
LD A1 BA B1
3 méthodes pour définir la zone de pliage BA

• La table de zones de pliage
  BA est fc (t, ri, a)

• Le facteur K BA LD de la fibre neutre

• La zone de pliage BA est définie par calcul
  (abaque AMADA, DL)

4
Cette méthode consiste à définir la position
théorique du rayon de la fibre neutre représentée
par le facteur K.
0 lt K lt1 correspond à un de t, sa valeur dépend
du rapport ri/t, elle est appréciée par le
tableau suivant
La longueur dépliée, LD calculée par SW, est
égale à la longueur de larc de la FN
BA p (ri K.t).a/180
5
Application
Ri/t 2.6/2 1.3
2
Daprès le tableau ri/t ? 1 gt k 1/3
R 2.6
K 0.33
Ri/t 7/2 3.5
2
R 7
Daprès le tableau ri/t ? 3 et gt k 1/2
K 0.5
6
Rappel
Avec lutilisation dun abaque (Amada, DL.), le
calcul de la longueur dépliée dune tôle se fait
comme suit
LD S cotes extérieures DL DL correcteur
de pliage, Dl f (t, ri, a)
Dans le cas ci contre LD A B - DL
La zone de pliage, BA, se calcule suivant la
valeur de langle a
7
1 Cas Angle a ? 90
LD A1 BA B1
ou
LD AB 2(ri t)BA
La longueur dépliée est la même quelque soit la
méthode, après simplification on peut écrire
Cette valeur est à inscrire dans la zone de pliage
8
2 Cas Angle a ? 90
LD A1 BA B1
ou
LD AB 2(ri t).tg(a/2)BA
La longueur dépliée est la même quelque soit la
méthode, après simplification on peut écrire
Cette valeur est à inscrire dans la zone de pliage
9
Application
Ep2 ri2
Pour a 90 gt DL3.8 BA 2(tri)-DL BA
2(22)-3.8
r 2
2
90
BA 4.2
Ep2 ri2
r 2
Pour a 45 gt DL1.2 BA 2(tri).tg(a/2)-DL B
A 2(22).tg(45/2)-1.2
2
45
BA 2.1
