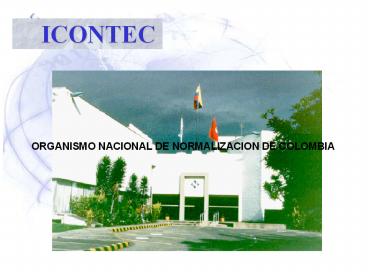

ICONTEC

1
ICONTEC
ORGANISMO NACIONAL DE NORMALIZACION DE COLOMBIA
2
CATEDRA DE FACULTAD HACIENDO TRABAJAR LA
CIENCIA PROBLEMAS DE LA INGENIERIA
CONFERENCIA EL APORTE DE LA NORMALIZACION EN LA
SOLUCION DE PROBLEMAS DE INGENIERIA
GERMÁN NAVA G. Director de Normalización ICONTEC
3
INSTITUTO COLOMBIANO DE NORMAS TÉCNICAS Y
CERTIFICACIÓN

• Fundado el 10 de mayo de 1963
• Organismo privado sin ánimo de lucro
• Organismo Nacional de Normalización desde 1984
• Miembro de ISO, IEC, COPANT, PASC, CAN.
• Organismo de Certificación de Producto y de
  Sistema
• acreditado por SIC, TGA (Alemania), ANSI y ANAB
• Miembro de IQNet
• Servicios formación en calidad, metrología
  (calibración)
• e información

4
NORMALIZACIÓN

• Actividad que establece, con relación a problemas
  reales o potenciales, soluciones para
  aplicaciones repetitivas y comunes, con el objeto
  de lograr un grado óptimo de orden en un contexto
  dado.
• En particular consiste en la elaboración, la
  publicación y la aplicación de normas.

5
REGLAMENTO TÉCNICO
Reglamento que suministra requisitos técnicos,
bien sea directamente o mediante referencia o
incorporación del contenido de una norma, una
especificación técnica o un código de práctica.
6
NIVELES DE NORMALIZACIÓN

• ISO IEC CAC
• OIML ITU
• COPANT CEN
• ORGANISMOS NACIONALES
• ASOCIACIÓN
• NORMALIZACIÓN DE EMPRESA

7
PROCEDIMIENTOS NORMALIZACION
ELABORACION DE UNA NTC/GTC ACTUALIZACION DE UNA
NTC/GTC INTRODUCCION DE TODOS LOS CAMBIOS
TECNICOS Y DE FORMA QUE SE CONSIDEREN NECESARIOS
Y JUSTIFIQUEN LA NUEVA VERSION DE UN DOCUMENTO
NORMATIVO REAPROBACION DE UNA NTC/GTC ACTIVIDAD
MEDIANTE LA CUAL SE ACTUALIZA LA FECHA DE
RATIFICACION DE UNA NTC o GTC, TENIENDO COMO BASE
QUE SU CONTENIDO TECNICO NO SUFRE
MODIFICACION POR CONSIDERARSE VIGENTE
8
ANULACION DE UNA NTC/GTC/END ACTIVIDAD MEDIANTE
LA CUAL CESA LA DISTRIBUCION Y APLICACIÓN POR
PARTE DEL ORGANISMO DE NORMALIZACION, DE UN
DOCUMENTO NORMATIVO NORMAS Y DOCUMENTOS
ICONTEC NTC Norma Técnica Colombiana GTC Guía
Técnica Colombiana END Especificación Normativa
Disponible (similar a un PAS, Publicly
Available Specification)
9
(No Transcript)
10
EVALUACION DE LA CONFORMIDAD
NECESIDADES CALIDAD SEGURIDAD SALUD MEDIO AMBIENTE
11
EVALUACION DE LA CONFORMIDAD
ESPECIFICACION NORMA REGLAMENTO
CLIENTE
EMPRESA
PRODUCTO
12
EVALUACION DE LA CONFORMIDAD
CERTIFICADO DE CONFORMIDAD
CUMPLE REQUISITOS?
13
NTC / RT

• LAS NORMAS TECNICAS SE ESTABLECEN PARA ALCANZAR
• MAYOR COMPETITIVIDAD
• LOS REGLAMENTOS TECNICOS PROTEGEN OBJETIVOS
  LEGITIMOS
• BAJO UN SISTEMA COORDINADO

SON COMPLEMENTARIOS
14
NTC / RT / EC

• LAS NORMAS TECNICAS ESTAN UBICADAS EN EL CAMPO
  VOLUNTARIO

RELACION CLIENTE - PROVEEDOR

• LOS REGLAMENTOS TECNICOS ESTAN EN EL CAMPO
• OBLIGATORIO

EXIGENCIA PARA PRODUCCION, COMERCIALIZACION

• LOS PROCEDIMIENTOS DE EVALUACION DE LA
  CONFORMIDAD
• APLICAN EN LOS DOS CAMPOS

15
ALGUNOS EJEMPLOS DE APLICACIÓN DE NORMAS
TECNICAS EN LA INGENIERIA
16
GTC 113 GUÍA PARA LA UTILIZACIÓN DE ENERGÍA
EÓLICA PARA BOMBEO DE AGUA
Esta Guía ha sido preparada con el objeto de
proveer una fuente de información de referencia
para la selección, instalación, operación y
mantenimiento de aerobombas, dirigida a aquellas
personas interesadas en utilizar y promover la
energía eólica para bombeo de agua a pequeña
escala.
17

• Figura. Instalaciones típicas de tanque de
  almacenamiento de agua con
• aerobombas (Tomado del Catalogo de Southern Cross
  International, 1990)
• Bombeo de pozo profundo con bomba y descarga a
  nivel del suelo
• Bombeo de pozo profundo con bomba sumergida y
  descarga a nivel
• Bombeo de pozo profundo con bomba y descarga a
  tanque elevado
• Bombeo trasiego con succión positiva desde
  reservorio a tanque a nivel
• Bombeo trasiego con succión negativa desde
  reservorio a tanque elevado

18
PROBLEMA POR SOLUCIONAR

• Una instalación de aerobombeo consiste de un
  rotor, una torre, un sistema de transmisión de
  movimiento, la bomba misma, un sistema de
  tuberías para el movimiento de agua y cuando se
  requiera un tanque de almacenamiento.
• En el desarrollo de los proyectos se presentan
  inconvenientes generados por la deficiencia en
  la calidad de los componentes deficiencias en
  los diseños y especificaciones del sistema la
  inapropiada operación y el incumplimiento de las
  mínimas condiciones técnicas

19
LA SOLUCION PLANTEADA
La Guía suministra las herramientas básicas para
un adecuado dimensionamiento de un sistema de
aerobombeo, en todos sus componentes, así como
la evaluación del recurso eólico, esto con el
fin de poder elegir la mejor solución técnica y
económica posible que responda a una aplicación
dada, ya que de esto depende obtener mejores
resultados y una operación optima del sistema.
20
NTC 2050Código Eléctrico Colombiano

• Este Código cubre las instalaciones de
  conductores y equipos eléctricos en, o, sobre
  edificiós públicos y privados y otras
  estructuras, incluyendo casas moviles, vehículos
  de recreo y casas flotantes, y otras
  instalaciones como patios, parques de
  atracciones, estacionamientos, otras áreas
  similares y subestaciones industriales.

21
Figura 620-13. Circuitos de un ascensor.
22
Problemas por solucionar

• Una instalación eléctrica requiere del uso de
  diferentes tipos de productos tales como
  conductores eléctricos, interruptores,
  protecciones, tuberias, tableros de distribución,
  etc, un inadecuado diseño de la instalación
  conlleva sobrecostos por sobredimensionamiento y
  posibles riesgos de seguridad para la instalación
  y para los usuarios por subdimensionamiento
  (incendio, daños de equipos, etc).

23
LA SOLUCION PLANTEADA
La Norma brinda las pautas necesarias para
realizar un diseño adecuado de las instalaciones
y del dimensionamiento de sus diferentes
componentes, de tal forma que responda a las
necesidades del usuario dependiendo de la carga
eléctrica proyectada, lo cual brinda una
solución económica optima, así como
confiabilidad y seguridad tanto para el usuario
como para la instalación.
24
LAS NORMAS TECNICAS COLOMBIANAS

• NTC 4231 Calidad de aire. Procedimiento de
  medición y caracterización de los equipos de
  flujo parcial necesarios para evaluar las
  emisiones de humo generadas por las fuentes
  móviles accionadas con diesel. Método de
  aceleración libre.
•
• NTC 4983 Calidad de aire. Evaluación de gases de
  escape de fuentes móviles a gasolina. Método de
  ensayo de marcha mínima (ralentí) y velocidad
  crucero y especificaciones para los equipos
  empleados en esta evaluación.
•
• NTC 5365 Calidad de aire. Evaluación de gases de
  escape de motocicletas, motociclos y motriciclos
  accionados tanto a gasolina (cuatro tiempos) como
  con mezcla gasolina aceite (dos tiempos). Método
  de ensayo de marcha mínima (ralentí) y
  especificaciones para los equipos empleados en
  esta evaluación.

25
Metodología para la determinación de las
concentraciones de los gases de escape
26
EL PROBLEMA POR SOLUCIONAR

• La contaminación del aire es cada día más
  preocupante. Una porcentaje importante de los
  contaminantes emitidos al aire es aportado por
  las fuentes móviles (vehículos).
• El Gobierno ha establecido límites máximos
  permitidos de emisión de gases para los vehículos
  (tanto accionados a gasolina como con diesel).
  Para demostrar su cumplimiento, los vehículos
  deben someterse a pruebas en centros de medición
  de gases, autorizados.
•
• La practica demostró que los resultados
  obtenidos no eran confiables, las metodologías
  especificadas eran fácilmente manipulables, los
  datos reportados por los centros de pruebas no
  eran comparables (se entregaban y presentaban en
  diversas formas) y los equipos variaban respecto
  a su grado de precisión.

27
LA SOLUCION PLANTEADA

• Estas normas fueron adoptadas mediante la
  resolución 3500 y regirán a partir del 1 de Enero
  de 2007. Estas normas identifican para cada caso
  lo siguiente
•
• Condiciones ambientales básicas
• Preparación de equipos de medición (verificación
  inicial de funcionamiento Metodología y
  preparación)
• Inspección y preparación del vehículo antes de
  la prueba
• Procedimientos de medición
• Criterios de validación de ensayos (pruebas
  validas y no validas de acuerdo con la
  desviaciones presentadas entre resultados
  puntuales)
• Calculo y reporte de resultados
• Especificaciones de los equipos de ensayo
  (desviaciones máximas permitidas, requisitos de
  calibración y condiciones a tener en cuenta en
  los mantenimiento, especificaciones del software
  (requisitos sobre chequeos, inviolabilidad de
  resultados y seguridad de las pruebas, reporte y
  almacenamiento de resultados)

28
LA SOLUCION PLANTEADA

• La aplicación de estas normas permitirá obtener
  resultados confiables y comparables que pueden
  ser empleados por las autoridades ambientales
  para
•
• validar los límites definidos de emisión, y
• definir con base en datos ciertos e históricos,
  acciones que permitan la mejora del calidad del
  aire tanto a nivel local como nacional

29
NTC 45 COORDINACION MODULAR DE LA CONSTRUCCION.
BASES, DEFINICIONES Y CONDICIONES GENERALES
Conceptos básicos para el diseño de obras
con dimensiones modulares que permiten solucionar
el problema de tener que producir elementos de
construcción tales como bloques, ladrillos,
placas prefabricadas, aparatos sanitarios,
puertas, ventanas, instalaciones sanitarias y
eléctricas, etc.. para cada proyecto en
particular logrando las siguientes ventajas
frente a la construcción tradicional
30
(No Transcript)
31
EL PROBLEMA POR SOLUCIONAR
EN LA INGENIERIA CIVIL Y PARTICULARMENTE EN LA
CONSTRUCCION DE EDIFICACIONES Y EN GENERAL
DE OBRAS DE INFRAESTRUCTURA, SE PRESENTAN
INCONFORMIDADES Y SOBRECOSTOS POR LA VARIACIÓN
EN LAS DIMENSIONES DE LOS MATERIALES E
INSUMOS. EN EL MOMENTO DE DISEÑAR ESAS MISMAS
OBRAS NO SE TIENEN REFERENCIAS RECONOCIDAS
POR TODOS LOS INTERESADOS QUE PERMITAN FACILIDAD
Y ECONOMÍAS EN LA CONSTRUCCION.
32
LA SOLUCION PLANTEADA

• Reducción de costos en materiales prefabricados
  pues
• al poder garantizar grandes volúmenes de
  producción
• de elementos modulares, las industrias pueden
  disminuir
• sus precios al consumidor. Lo anterior se
  convierte en
• un ciclo que no se cierra pues entre mas volumen
  de
• producción menos costo para el constructor.
• 2. Reducción en costos de construcción y montaje
  porque
• los elementos modulares al tener las mismas
  dimensiones
• aumentan los rendimientos de obra y eliminan el
  proceso
• de acomodar elemetos a situaciones particulares.
• pejem corte de mampostería para muros, ajuste de
• baldosas para pisos, ajustes en general.

33
3. Reducción de incompatibilidades entre
elementos de diferente origen que representa una
reducción en el costo total de la obra. 4.
Diversidad de proveedores de los mismos tipos de
materiales, lo que garantiza una autorregulación
del mercado y por lo tanto bajo precio y buena
calidad.
34
GUIA TÉCNICA COLOMBIANA, GTC 106-1 DIRECTRICES
PARA LA IMPLEMENTACIÓN DEL CONTROL ESTADÍSTICO DE
PROCESOS. PARTE 1 ELEMENTOS DEL CEP (CEP) (ISO
11462-1 2001)

• La primera parte de esta guía orienta a una
  organización sobre cómo implementar un sistema
  CEP que ayude a incrementar la eficiencia y la
  capacidad inherente de la producción, así como a
  reducir la variabilidad del proceso y los
  costos.
• La segunda parte de la esta guía (ISO/WD 11462-2)
  listará las herramientas y técnicas específicas
  que, según la experiencia, son útiles en la
  aplicación de estos elementos dentro de los
  procesos.

35
El control estadístico del proceso (CEP) es una
técnica para asegurar que los procesos cumplen
con los estándares. Relaciona el uso de técnicas
estadísticas y /o algoritmos de control
estadístico o estocástico para lograr uno o más
de los siguientes objetivos  a) Incrementar el
conocimiento acerca del proceso.  b) Dirigir un
proceso para que funcione en la forma
deseada.  c) Reducir la variación de los
parámetros del producto final o, por otro lado,
mejorar el desempeño de un proceso. La GTC 106-1
brinda elementos para orientar a una
organización en la planeación, desarrollo,
ejecución, seguimiento y /o evaluación de un
sistema de control estadístico del proceso.
36
EL PROBLEMA POR SOLUCIONAR

• Variación o desviación de los requisitos del
  producto o desempeño
• con respecto a un valor objetivo.
•
• Se require lograr la confianza, en la conformidad
  del
• producto, con la demostración adecuada de las
• capacidades de una organización para el diseño,
• desarrollo, producción, instalación y /o
  servicio.

37
LA SOLUCION PLANTEADA

• Incrementar la eficiencia y la capacidad
  inherente de la producción
• Reducción de la variabilidad y de los costos de
  producción
• Orientar a la organización en la planeación,
  desarrollo, ejecución,
• seguimiento y/o evaluación de un sistema de
  CEP (Ciclo PHVA)
• Suministrar señales y evidencia de la manera en
  que se comporta
• el proceso y cuál es su comportamiento
  probable.
• Incrementar el conocimiento de cómo afectan al
  proceso las
• causas de variación del sistema
• Minimizar los esfuerzos necesarios para
  garantizar la
• conformidad del producto final con la
  especificación
